D-EIMAC00804-14EU - 19/209

ORIGINALANLEITUNG IN ENGLISCH

1

2

Diese Anleitung ist ein wichtiges Dokument zur Unterstützung von Fachpersonal, es kann und soll dieses Personal jedoch nicht ersetzen.

3

4

Danke für den Kauf dieses Kaltwassersatzes

LESEN  SIE  DIESE  ANLEITUNG  SORGFÄLTIG  DURCH,
BEVOR SIE DIE EINHEIT INSTALLIEREN.
NICHT  FACHGERECHTES  INSTALLIEREN  KANN  ZU
STROMSCHLAG,  KURZSCHLUSS,  LECKAGEN,  BRÄNDEN
ODER  BESCHÄDIGUNGEN  DER  GERÄTE  ODER  ZU
VERLETZUNGEN VON PERSONEN FÜHREN .
DIE  EINHEIT  MUSS  VON  EINEM  AUSGEBILDETEN
BEDIENER/TECHNIKER INSTALLIERT WERDEN.
DIE INBETRIEBNAHME DER EINHEIT MUSS DURCH EINEN
AUTORISIERTEN  UND  AUSGEBILDETEN  FACHMANN
DURCHGEFÜHRT WERDEN.
ALLE ARBEITEN MÜSSEN UNTER EINHALTUNG LOKALER
GESETZE UND VORSCHRIFTEN ERFOLGEN.
DIE  INSTALLIERUNG  UND  INBETRIEBNAHME  DER
EINHEIT  IST  STRENGSTENS  VERBOTEN,  WENN  DIE
ANLEITUNGEN DIESES HANDBUCHS NICHT KLAR SIND.
BEI ZWEIFELN SICH FÜR BERATUNG UND INFORMATION
AN DEN VERTRETER DES HERSTELLERS WENDEN.

Beschreibung

Bei der von Ihnen gekauften Einheit handelt es sich um eine "luftgekühlte
Kühlanlage",  eine  Maschine,  die  dazu  dient,  Wasser  (oder  Wasser-
Glykol-Mischung)  innerhalb  der  im  Folgenden  beschriebenen  Grenzen
zu kühlen. Die Betrieb der Einheit basiert auf einer Dampfkompression,
Kondensierung  und  Verdampfung  nach  dem  Carnotkreislauf.  Die
Hauptbestandteile sind:
-

Scrollkompressor

zur

Erhöhung

des

Drucks

des

Kältemitteldampfes

vom

Verdampferdruck

zum

Kondensierungsdruck.

-

Verdampfer,  in  dem  die  unter  schwachem  Druck  stehende
Kältemittelflüssigkeit verdampft und somit das Wasser kühlt.

-

Verflüssiger,  in  dem  unter  Hochdruck  stehender  Dampf
kondensiert  und  Wärme  abgibt,  die  vom  Kühlwasser  über  einen
luftgekühlten Wärmetauscher in die Atmosphäre abgeleitet wird.

-

Expansionsventil, das es ermöglicht, den Druck der
Kondensflüssigkeit vom Kondensierungsdruck auf den
Verdampferdruck zu senken.

Allgemeine Informationen

Alle  Einheiten  werden  mit  Maßzeichnungen  ,  geprüften
Zeichnungen,  Typenschild;  und  Konformitätserklärung
geliefert; diese Dokumente zeigen alle technischen Daten der von

Ihnen  gekauften  Einheit  und  sie  SIND  ALS  FESTER
BESTANDTEIL DIESES HANDBUCHS ANZUSEHEN.

Falls  es  Unstimmigkeiten  zwischen  diesem  Handbuch  und  dem
Gerätedokumenten gibt, ist in den Bord-Dokumenten nachzusehen. Bei
Zweifeln ist sich an den Herstellervertreter zu wenden.
Der  Zweck  dieses  Handbuchs  ist,  es  dem  Installateur  und  dem
ausgebildeten  Bediener  zu  ermöglichen,  eine  einwandfrei  Installation,
Inbetriebnahme  und  Wartung  der  Einheit  ohne  Risiko  für  Personen,
Tiere oder Sachen sicherzustellen.

Entgegennahme der Einheit

Die Einheit muss sofort auf eventuelle Schäden hin untersucht werden,
bevor  sie  den  Endaufstellort  erreicht.  Alle  im  Lieferschein  aufgeführten
Bauteile müssen untersucht und überprüft werden.
Sollte die Einheit beschädigt sein, Sollte die Einheit beschädigt sein, nicht
das beschädigte Material entfernen und sofort den Schaden dem
Frachtunternehmen melden, damit auch dieses den Schaden
untersucht.
Den Schaden sofort dem Herstellervertreter melden, Fotos sind bei der
Feststellung der Verantwortung hilfreich.
Der  Schaden  darf  nicht  repariert  werden,  bevor  der  Vertreter  des
Transportunternehmens seine Untersuchung abgeschlossen hat.
Bevor die Einheit installiert wird, prüfen, dass das Model und die
Spannungsversorgung auf dem Typenschild korrekt sind. Der Hersteller
kann nicht für Schäden verantwortlich gemacht werden, die nach
Annahme festgestellt werden.

Einsatzgrenzen

Lagerung
Umgebungsbedingungen  müssen  innerhalb  der  folgenden  Grenzen
liegen:
Mindesttemperatur der Umgebung

:

-20°C

Höchsttemperatur der Umgebung

:

+42

℃

Maximale Luftfeuchtigkeit

:

95% nicht kondensierend

Eine Lager bein Temperaturen unter den Mindestemperaturen kann die
Bauteile  beschädigen.  Lagerung  über  der  Höchsttemperatur  verursach
eine  Öffnung  der  Sicherheitsventile.  Lagerung  in  kondensierender
Atmosphäre kann elektronische Bauteile beschädigen.

Betrieb
betrieben werden.
Ein  Betrieb  außerhalb  der  angegebenen  Grenzen  kann  die  Einheit
beschädigen.
Bei Zweifeln ist sich an den Herstellervertreter zu wenden.


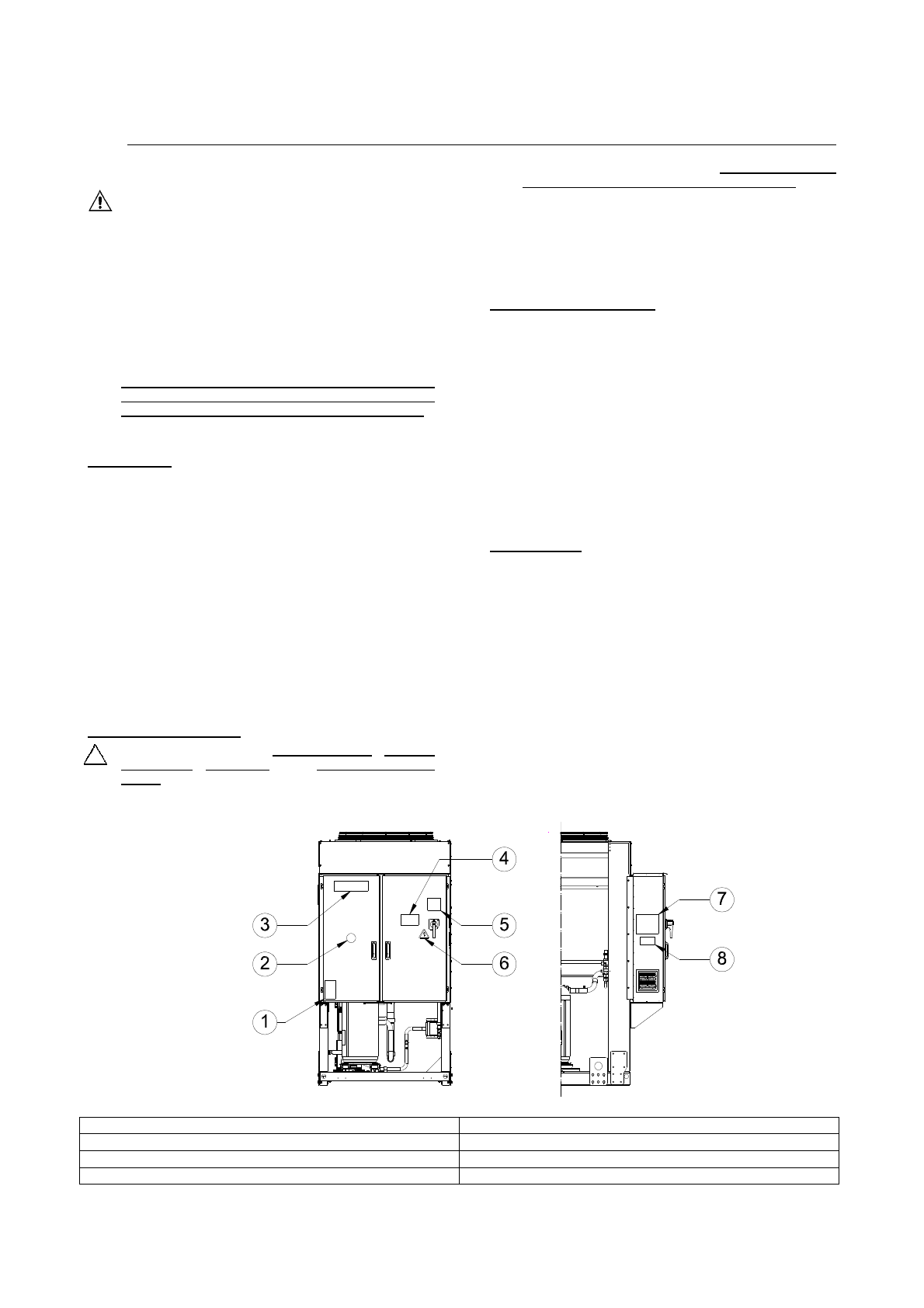

Abbildung 1 - Aufkleber an der Schalttafel

Schilder-Anordnung

1 – Symbol für nicht entflammbare Gase

5 – Warnhinweis zur Kabelbefestigung

2 – Gasart

6 – Warnzeichen vor elektrischen Gefahren

3 – Herstellerlogo

7 – Hebeanweisungen

4 – Warnhinweis vor gefährlicher Spannung

8 – Typenschild der Einheit
