D-EIMAC00804-14EU - 14/209

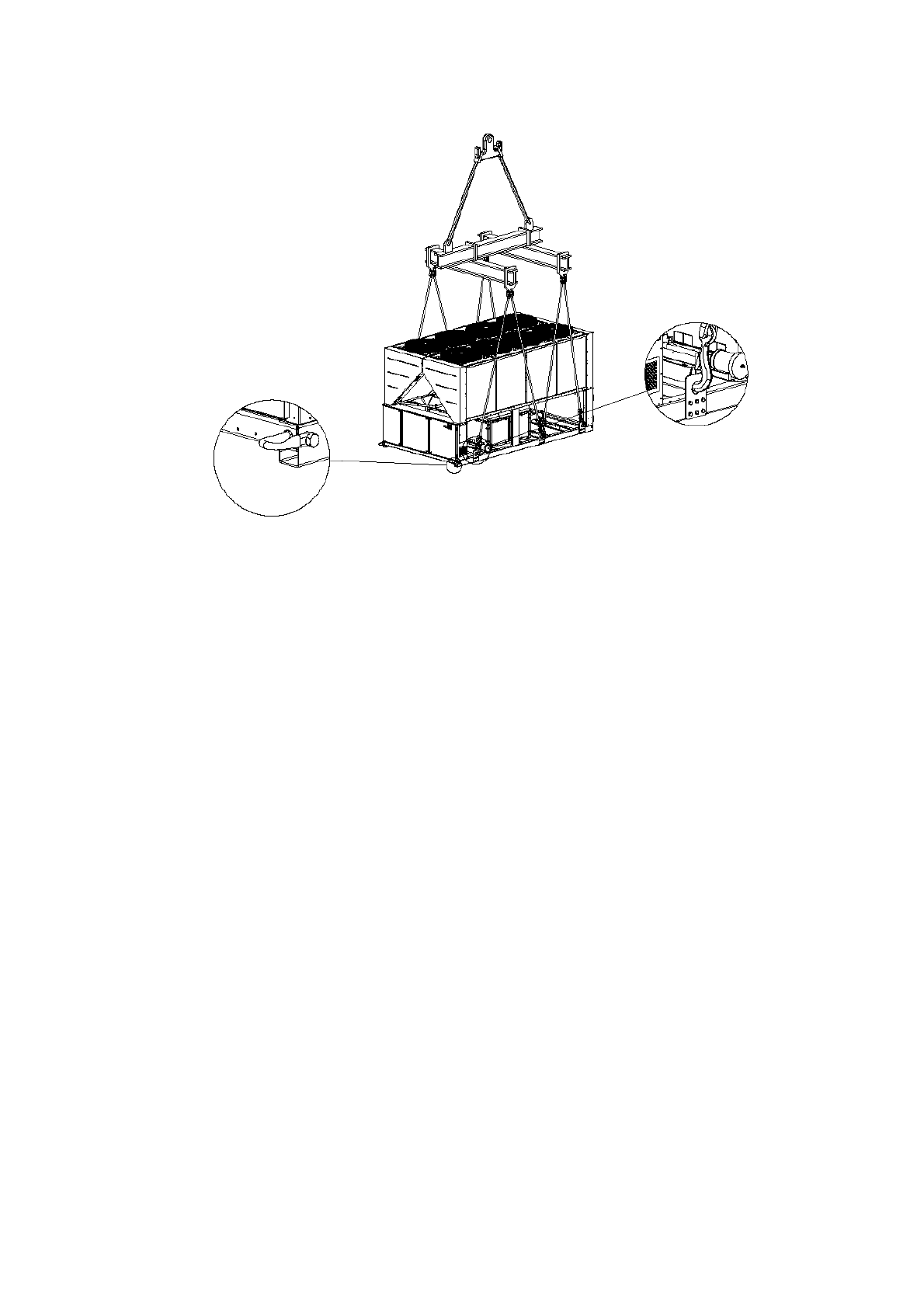

(The drawing shows only the 8 fans version. For the 10-12 fans version the lifting mode is the same)


For installation on the ground,  a strong concrete base, at least
250  mm  thickness  and  wider  than  the  unit  must  be  provided.
This base must be able to support the weight of the unit.
If  the  unit  is  installed  in  places  that  are  easily  accessible  to
people and animals, it is advisable to install protection grids for
the condenser and compressor sections.
To  ensure  best  performance  on  the  installation  site,  the
following precautions and instructions must be followed:

−

Avoid air flow recirculation.

−

Make sure that there are no obstacles to hamper air flow.

−

Make  sure  to  provide  a  strong  and  solid  foundation  to
reduce noise and vibrations.

−

Avoid  installation  in  particularly  dusty  environments,  in
order to reduce soiling of condensers coils.

−

The  water  in  the  system  must  be  particularly  clean  and  all
traces  of  oil  and  rust  must  be  removed.  A  mechanical
water filter must be installed on the unit’s inlet piping.

Minimum space requirements
It  is  fundamental  to  respect  minimum  distances  on  all  units  in
order to ensure optimum ventilation to the condenser coils.
When  deciding  where  to  position  the  unit  and  to  ensure  a
proper  air  flow,  the  following  factors  must  be  taken  into
consideration:

−

avoid any warm air recirculation

−

avoid insufficient air supply to the air-cooled condenser.

Both  these  conditions  can  cause  an  increase  of  condensing
pressure,  which  leads  to  a  reduction  in  energy  efficiency  and
refrigerating capacity.
Any  side  of  the  unit  must  be  accessible  for  post-installation
maintenance  operations.  Figure  4  shows  the  minimum  space
required.
Vertical air discharge must not be obstructed.
If  the  unit  is  surrounded  by  walls  or  obstacles  of  the  same
height as the unit, this must be installed at a distance no lower
than  (see  Figure  4C  or  4D).  If  these  obstacles  are  higher,  the
unit must be installed at a distance no lower (see Figure 4E or
4F).
Should the unit be installed without observing the
recommended minimum distances from walls and/or vertical
obstacles, there could be a combination of warm air

recirculation and/or insufficient supply to the air-cooled
condenser which could cause a reduction of capacity and
efficiency.
In any case, the microprocessor will allow the unit to adapt
itself to new operating conditions and deliver the maximum
available capacity under any given circumstances, even if the
lateral distance is lower than recommended, unless the
operating conditions should affect personel safety or unit
reliability.
When two or more units are positioned side by side, a distance
of at least (see Figure 4G or 4H) between condenser banks is
recommended.
For further solutions, please consult manufacturer
representative.

Sound protection
When  sound  levels  require  special  control,  great  care must  be
exercised  to  isolate  the  unit  from  its  base  by  appropriately
applying  anti-vibration  elements  (supplied  as  an  option).
Flexible  joints  must  be  installed  on  the  water  connections,  as
well.

Water piping
Piping  must  be  designed  with  the  lowest  number  of  elbows
and the lowest number of vertical changes of direction. In this
way,  installation  costs  are  reduced  considerably  and  system
performance is improved.
The water system must have:
1.  Anti-vibration mountings in order to reduce transmission of

vibrations to the structures.

2.  Isolating  valves  to  isolate  the  unit  from  the  water  system

during service.

3.  Manual  or  automatic  air  venting  device  at  the  system’s

highest point.; drain device at the system’s lowest point.

4.  Neither  the  evaporator  nor  the  heat  recovery  device  must

be positioned at the system’s highest point.

5.  A suitable device that can maintain the water system under

pressure (expansion tank, etc.).

6.  Water  temperature  and  pressure  indicators  to  assist  the

operator during service and maintenance.

Figure 4 - Minimum clearance requirements
