D-EIMAC00804-14EU – 79/209

INSTRUÇÕES ORIGINAIS EM INGLÊS

Este manual constitui um importante documento de suporte para o pessoal qualificado, contudo nunca poderá substituir dito pessoal.

Agradecemos por ter escolhido este chiller

LER  ATENTAMENTE  O  PRESENTE  MANUAL  ANTES  DE
PROCEDER  COM  A  INSTALAÇÃO  E  O  ARRANQUE  DA
UNIDADE.
UMA

INSTALAÇÃO

IMPRÓPRIA

PODE

CAUSAR

CHOQUES  ELÉTRICOS,  CURTO-CIRCUITOS,  PERDAS,
INCÊNDIO  OU  OUTROS  DANOS  AO  EQUIPAMENTO  OU
LESÕES ÀS PESSOAS.
A

UNIDADE

DEVE

SER

INSTALADA

POR

UM

OPERADOR/TÉCNICO PROFISSIONAL.
O  ARRANQUE  DA  UNIDADE  DEVE  SER EFETUADO POR
PROFISSIONAIS AUTORIZADOS E PREPARADOS.
TODAS AS ATIVIDADES DEVEM SER EXECUTADAS COM
BASE NAS LEIS E NORMATIVAS LOCAIS.
É  ABSOLUTAMENTE  PROIBIDO  INSTALAR  A  UNIDADE
SE  TODAS  AS  INSTRUÇÕES  CONTIDAS  NO  PRESENTE
MANUAL NÃO FOREM CLARAS.
NO CASO DE DÚVIDAS CONTATAR, PARA
INFORMAÇÕES E CONSELHOS, O REPRESENTANTE DO
FABRICANTE.

Descrição

A  unidade  adquirida  é  um “chiller condensado  por  ar”, uma máquina
pensada  para  arrefecer  a  água  (ou  um  mistura  de  água  e  glicol)
dentro  dos  limites  descritos  a  seguir.  O  funcionamento  da  unidade
baseia-se  na  compressão,  condensação  e  evaporação  do  vapor,
segundo o ciclo de Carnot inverso. Os principais componentes são:
-

Compressor  tipo  scroll  para  aumentar  a  pressão  do  vapor
refrigerante, daquela de evaporação e daquela de condensação.

-

Evaporador,  onde  o  refrigerante  líquido  em  baixa  pressão
evapora arrefecendo assim a água.

-

Condensador,  onde  o  vapor  em  alta  pressão  condensa-se
eliminando  na  atmosfera  o  calor  removido  da  água  arrefecida,
graças a um cambiador de calor arrefecido por ar.

-

Válvula de expansão que permite reduzir a pressão do líquido
condensado passando daquela de condensação àquela de
evaporação.

Informações gerais

Todas  as  unidades  são  entregues  com  esquemas  elétricos,
desenhos  certificados,  placa  identificativa  e  DOC
(declaração  de  conformidade).  Estes  documentos  referem

todos os dados técnicos da unidade adquirida e DEVEM SER
CONSIDERADOS PARTE INTEGRANTE DESTE MANUAL

No  caso  de  discrepância  entre  o  presente manual  e  os  documentos
da  aparelhagem,  consultar  os  documentos  a  bordo  da  máquina.  No
caso de dúvida contatar o representante do fabricante.
A  finalidade  do  presente  manual  é  fazer  com  que  o  instalador  e  o
operador qualificado garantam um funcionamento, uma colocação em
serviço e uma manutenção corretos da unidade sem causar riscos a
pessoas, animais e/ou objetos.

Recebimento da unidade

Logo  que  a  unidade  chegar  no  lugar  final  de  instalação  deve  ser
inspecionada para detectar eventuais danos. Todos os componentes
descritos  no  documento  de  entrega  devem  ser  inspecionados  e
controlados.
Se a unidade apresentar danos, não remover o material estragado e
comunicar imediatamente o dano à sociedade de transporte, pedindo-
lhe para inspecionar a unidade.
Comunicar imediatamente o dano ao representante do fabricante,
enviando se possível algumas fotos que possam ser úteis para
identificar as responsabilidades.
O dano não deve ser reparado enquanto não for efetuada a inspeção
por parte do representante da sociedade de transportes.
Antes de instalar a unidade verificar que o modelo e a tensão elétrica
indicada na placa sejam corretos. A responsabilidade por eventuais
danos após a aceitação da unidade não pode ser atribuída ao
fabricante.

Limites operativos

Armazenagem
As condições ambientais devem caber nos seguintes limites:
Temperatura ambiente mínima:  -20°C
Temperatura ambiente máxima:  +42°C
Humidade relativa máxima:

95% sem condensação

A armazenagem abaixo da temperatura mínima pode provocar danos
aos  componentes.  A  armazenagem  acima  da  temperatura  máxima
provoca  a  abertura  das  válvulas  de segurança. A  armazenagem em
atmosfera de condensação pode estragar os componentes elétricos.

Funcionamento
O funcionamento fora dos limites indicados pode estragar a unidade.
No caso de dúvida contatar o representante do fabricante.




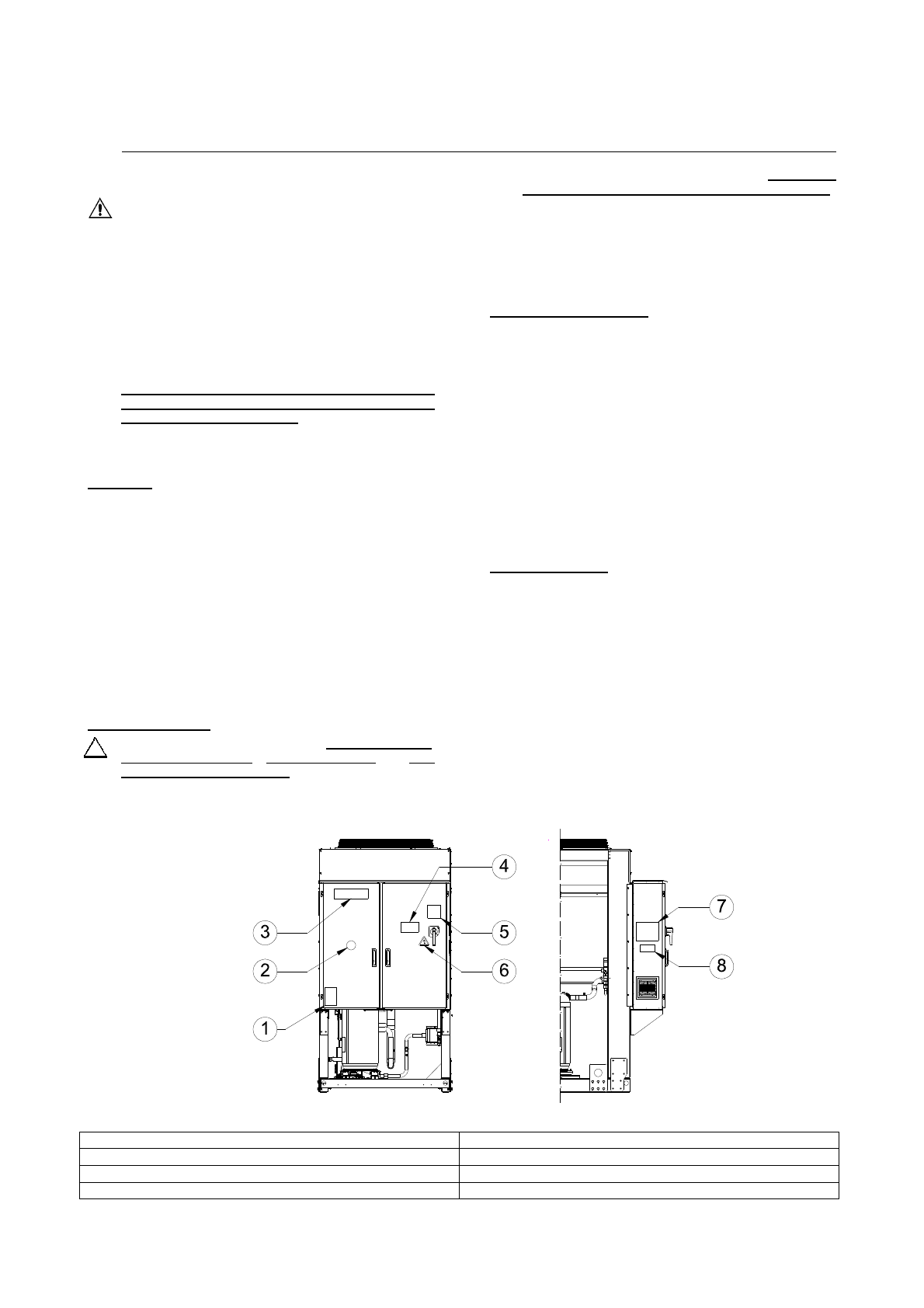

Figura 1 – Descrição das etiquetas do painel elétrico

Identificação da etiqueta

1 – Símbolo do gás não inflamável

5 – Advertência fixação dos cabos

2 – Tipo de gás

6 – Tipo de gás

3 – Logotipo do fabricante

7 – Instruções para a elevação

4 – Advertência tensão perigosa

8 – Dados na placa de identificação da unidade
