D-EIMAC00804-14EU – 109/209

ORIGINAL VEILEDNING PÅ ENGELSK

Denne veiledningen er et viktig støttedokument laget for kvalifisert personell, men kan ikke på noen som helst måte erstatte følgende personell.

Takk for at du valgte vår chiller

LES  NØYE  GJENNOM  DENNE  VEILEDNINGEN  FØR
ENHETEN INSTALLERES OG ANVENDES.
EN  UEGNET  INSTALLASJON  KAN  FØRE  TIL  ELEKTRISKE
STØT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE
SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER.
ENHETEN

MÅ

INSTALLERES

AV

EN

FAGLÆRT

OPERATØR/TEKNIKER.
OPPSTART  AV  ENHETEN  MÅ  UTFØRES  AV  AUTORISERT
OG OPPLÆRT PERSON.
ALLE  INNGREP  MÅ  UTFØRES  I  OVERENSSTEMMELSE
MED LOKALE LOVER OG REGELVERK.
DET  ER  STRENGT  FORBUDT  Å  INSTALLERE  OG  SETTE
ENHETEN I DRIFT HVIS IKKE ALLE INSTRUKSJONER SOM
ER OPPFØRT I DENNE VEILEDNINGEN ER KLARE.
TA KONTAKT MED PRODUSENTENS FORHANDLER HVIS
DU ER I TVIL OG HAR BEHOV FOR RÅD OG
INFORMASJON.

Beskrivelse

Enheten du har kjøpt er en “luftkjølt chiller”, en maskin som er laget for å
kjøle ned vann (eller en blanding av vann og glykol) innenfor de grenser
som beskrives senere i veiledningen. Enhetens funksjon baserer seg på
dampkompresjon,  kondensasjon  og  evaporasjon  etter  en  omvendt
carnotprosess. Hoveddelene er de følgende:
-

Scroll  kompressor  for  å  øke  kjøledampens  trykk  fra
evaporasjonstrykk til kondensasjonstrykk.

-

Evaporator,  hvor  lavtrykkskjølevæsken  fordamper  og  på  denne
måten kjøler ned vannet.

-

Kondensator,  hvor  høytrykksdampen  kondenseres  og  slipper
varmen  fjernet  fra  det  nedkjølte  vannet  ut  i  atmosfæren,  takket
være en luftkjølt varmeveksler.

-

Ekspansjonsventil som gjør det mulig å redusere den flytende
kondensens trykk fra kondenstrykk til fordampningstrykk.

Generell informasjon

Alle enheter leveres sammen med koplingsskjema, godkjente
tegninger,  navneplate;  og  DOC  (Samsvarserklæring);  disse
dokumentene  inneholder  alle  tekniske  data  for  enheten  du  har

kjøpt  og  MÅ  BETRAKTES  SOM  VIKTIGE  DOKUMENTER  I
DENNE VEILEDNINGEN

Hvis  det forekommer  ulikheter mellom  denne  veiledningen  og  utstyrets
dokumenter,  vennligst  referer  til  dokumentene  på  selve  maskinen.  Ta
kontakt med produsentens selger hvis du er i tvil.
Denne  veiledningen  er  laget  for  at  installatøren  og  den  kvalifiserte
operatøren skal kunne utføre en riktig installasjon, drift og vedlikehold av
enheten, uten fare for personer, dyr og/eller gjenstander.

Når man mottar enheten

Enheten må inspiseres for å kontrollere om det finnes eventuelle skader
med en gang den ankommer installasjon stedet. Alle bestanddeler som
beskrives i fraktbrevet må inspiseres og kontrolleres.
Hvis enheten er skadet må man ikke fjerne det ødelagte materialet, men
øyeblikkelig rapportere skaden til transportbyrået og be dem inspisere
enheten. Send øyeblikkelig en rapport om skaden til produsentens
selger.
Gi øyeblikkelig beskjed om skaden til produsentens representant.
Eventuelle bilder av skaden vil være nyttige for å oppdage ansvar
Skaden  må  ikke  repareres  før  transportbyråets  representant  har
undersøkt enheten.
Før man installerer enheten må man kontrollere at modellen og
matespenningen tilsvarer dem som er oppført på navneplaten.
Produsenten kan ikke holdes ansvarlig for eventuelle skader som
oppdages etter at enheten er godtatt.

Belastningskapasitet

Lagring
Miljøbetingelsene må være innenfor følgende grenser:
Laveste lufttemperatur

:

-20°C

Høyeste lufttemperatur

:

+42°C

Maksimal relativ fuktighet

:

95 % uten kondens

Lagring på steder med en temperatur på mindre enn laveste grense, kan
forårsake  skader  på  komponenter.  Lagring  ved  høyere  temperatur  en
den maksimale, kan føre til at sikkerhetsventilene åpner seg. Lagring på
steder med kondens kan skade elektroniske komponenter.

Drift
Drift utover nevnte grenser kan skade enheten.
Ta kontakt med produsentens representant hvis du er i tvil.



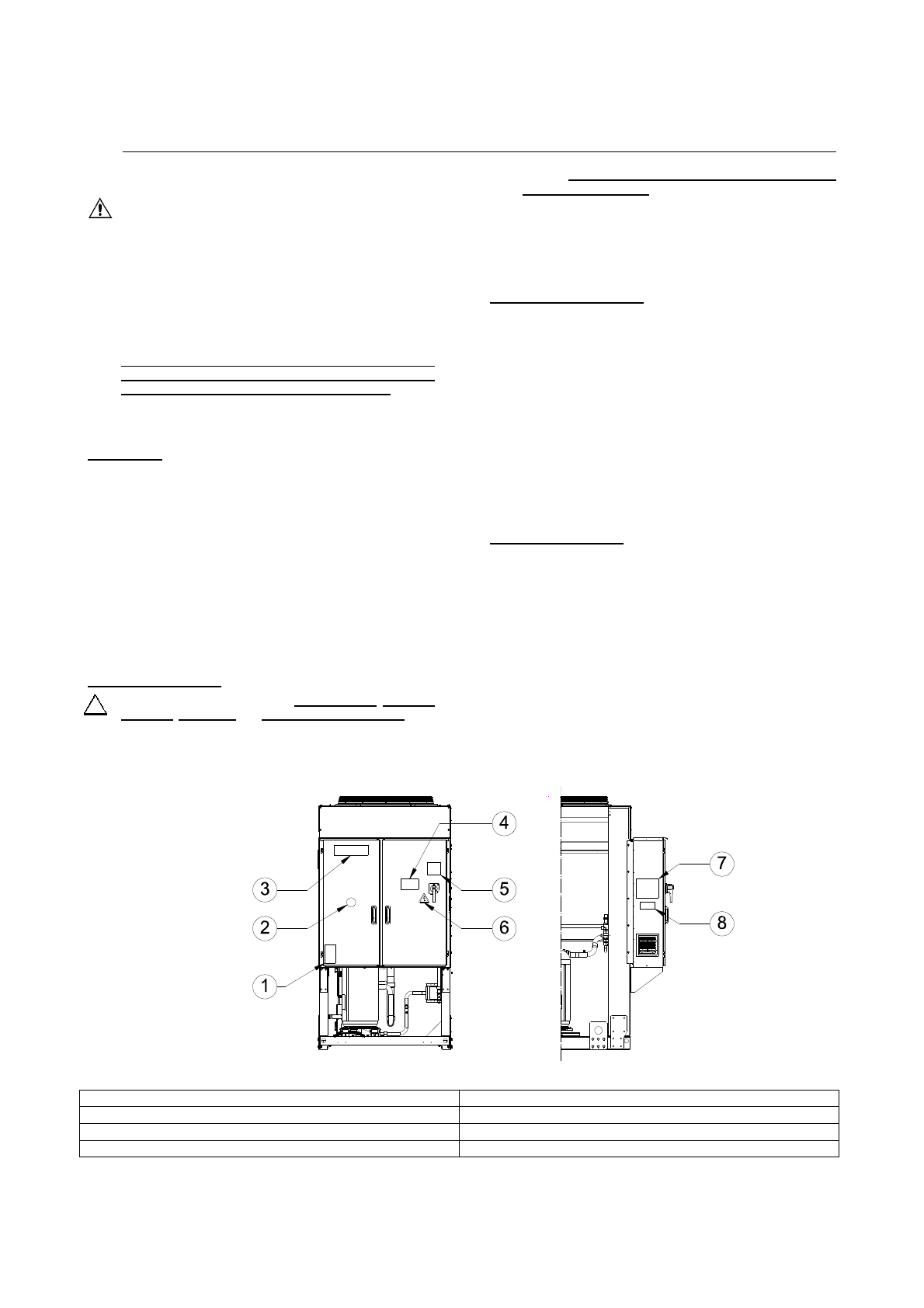

Figur 1 – Beskrivelse av etiketter som er festet på det elektriske panelet

Identifisering av Etikett

1 - Symbol for ikke-brennbar gass

5 – Advarsel om stramming av kabler

2 – Type gass

6 – Symbol for elektrisk fare

3 – Produsentens logo

7 – Løfteinstruksjoner

4 – Advarsel om farlig spenning

8 – Data for enhetens navneplate
