D-EIMAC00804-14EU – 184/209

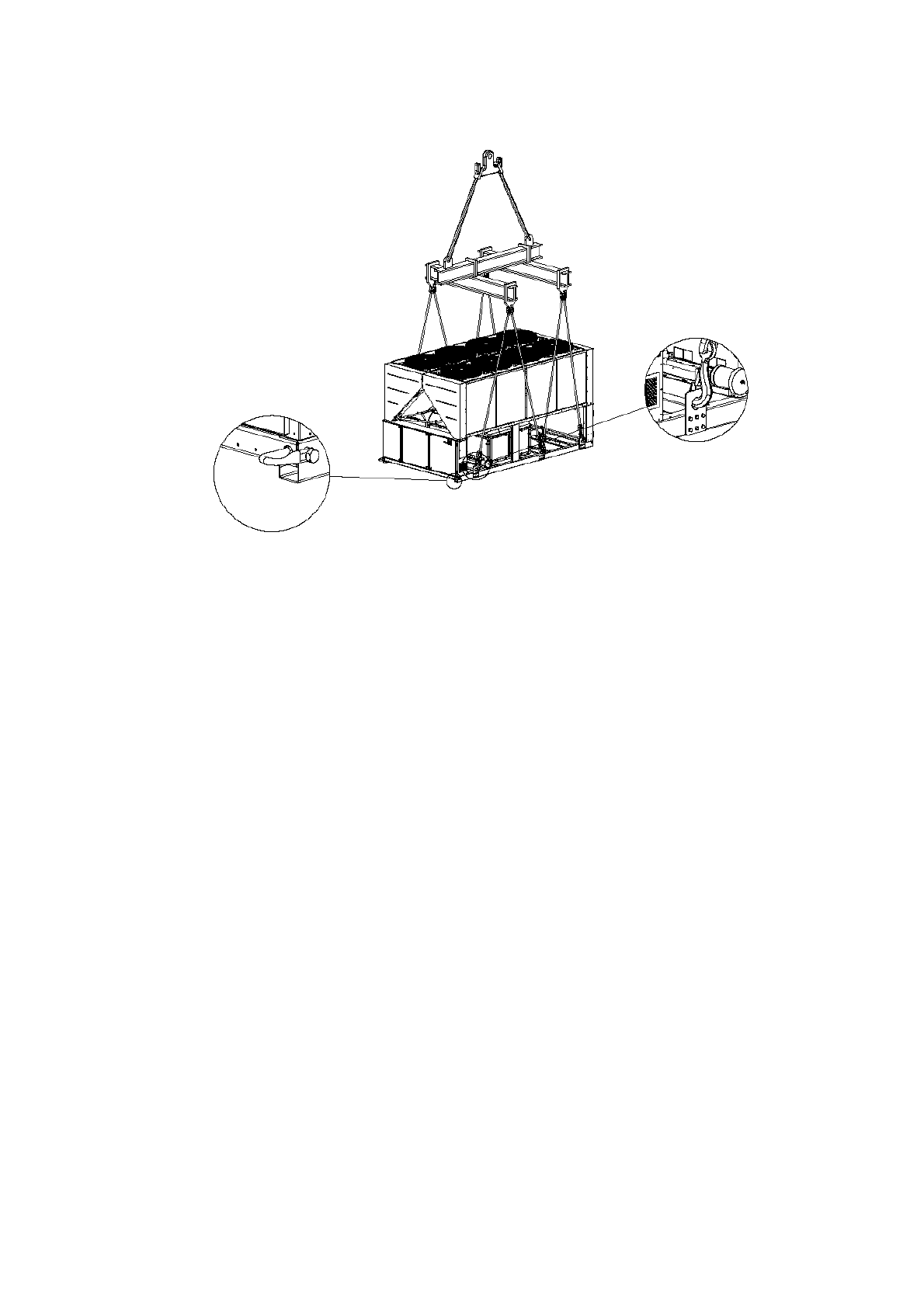

Verzia s 10-12 ventilátormi

(Schéma znázor

ň

uje verziu iba s ôsmimi ventilátormi. Spôsob zdvíhania pre verzie s 10-12 ventilátormi je rovnaký)

Pre  inštaláciu  na  zemi  je  potrebný  odolný  cementový  základ  o
minimálnej  hrúbke  250  mm  a  d

ĺ

žke  presahujúcej  d

ĺ

žku

samotného  zariadenia.  Základ  musí  by

ť

  schopný  udrža

ť

hmotnos

ť

 zariadenia.

Pokia

ľ

  je  zariadenie  nainštalované  v  priestoroch

ľ

ahko

prístupných

osobám

alebo

zvieratám,

odporú

č

a

sa

namontova

ť

  ochranné  mriežky  na

č

asti  kondenzátora  a

kompresora.
Pre  zabezpe

č

enie  lepšej  výkonnosti  v  mieste  inštalácie

dodržujte nasledujúce opatrenia a pokyny:

−

Vyhýbajte sa recirkulácii toku vzduchu.

−

Uistite  sa,  že  sa  v  blízkosti  nevyskytujú  prekážky,  ktoré
bránia správnemu toku vzduchu.

−

Uistite  sa,  že  základ  je  pevný  a  odolný,  aby  sa

č

o  najviac

znížil hluk a vibrácia.

−

Vyhnite  sa  inštalácii  zariadenia  v  obzvláš

ť

  prašných

miestach,  pretože  by  mohlo  dôjs

ť

  k  zne

č

isteniu

kondenza

č

ných batérií.

−

Voda  v  systéme  musí  by

ť

  obzvláš

ť

č

istá  a  všetky  stopy

oleja  alebo  hrdze  sa  musia  odstráni

ť

.  Na  vstupnej  trubke

zariadenia musí by

ť

 namontovaný mechanický filter vody.

Požiadavky minimálneho priestoru
Je  dôležité  rešpektova

ť

  minimálne  vzdialenosti  na  všetkých

zariadeniach

pre

zabezpe

č

enie

optimálnej

ventilácie

kondenza

č

ných batérií.

Ke

ď

  sa  rozhodnete  umiestni

ť

  zariadenia,  pre  zabezpe

č

enie

adekvátneho  toku  vzduchu  je  potrebné  bra

ť

  do  úvahy

nasledujúce faktory:

−

vyhýbajte sa recirkulácii teplého vzduchu

−

vyhýbajte  sa  nedostato

č

nému  prívodu  vzduchu  ku

kondenzátoru, chladeného vzduchom.

Obe  podmienky  môžu  spôsobi

ť

  zvýšenie  kondenza

č

ného

tlaku,  ktoré  vedie  k  zníženiu  energetickej  výkonnosti  a
chladiacej ú

č

innosti.

K zariadeniu musí by

ť

 prístup z každej strany pre vykonávanie

údržbárských  úkonov  po  inšalácii.  Obrázok  4  znázor

ň

uje

minimálne rozmerové požiadavky.
Vertikálny odvod vzduchu nesmie by

ť

 zatarasený.

Pokia

ľ

  sa  okolo  zariadenia  nachádzajú  steny  alebo  iné

prekážky  rovnakej  výšky  ako  samotné  zariadenie,  toto  musí
by

ť

  nainštalované  vo  vzdialenosti  viac  než  (viz  Obrázky  4C

alebo  4D).  Ak  je  výška  prekážok  vä

č

šia  ako  výška  zariadenia,

musí by

ť

 zariadenie nainštalované vo vzdialenosti viac než (viz

Obrázky 4E alebo 4F).

Pokia

ľ

 bude zariadenie nainštalované bez dodržania

minimálnych odporu

č

ených vzdialeností pre vertikálne steny

a/alebo prekážky, môže dôjs

ť

 ku kombinácii recirkulácie

teplého vzduchu a/alebo nedostato

č

ného prívodu vzduchu ku

kondenzátoru chladeného vzduchom, s následným znížením
výkonnosti a ú

č

innosti.

V každom prípade mikroprocesor umožní zariadeniu
prispôsobi

ť

 sa novej opera

č

nej prevádzke, dodávajúc

maximálnu výkonnos

ť

, ktorá je k dispozícii v ur

č

itých

podmienkach, aj ke

ď

 je bo

č

ná vzdialenos

ť

 menšia než je

odporu

č

ené; okrem prevádzkových podmienok, ktoré by mohli

ovplyvni

ť

 bezpe

č

nos

ť

 personálu a spo

ľ

ahlivos

ť

 zariadenia.

Ke

ď

 dôjde k umiestneniu dvoch alebo viac zariadení ved

ľ

a

seba, odporú

č

a sa dodržiava

ť

 vzdialenos

ť

 najmenej (viz

Obrázky 4G alebo 4H) medzi blokmi kondenzátorov.
Pre

ď

alšie riešenia kontaktujte koncesionára výrobcu.

Zvuková ochrana
Pokia

ľ

 si hladina zvukovej emisie vyžaduje špecifickú kontrolu,

je  potrebné  venova

ť

  pozornos

ť

  zvukovej  izolácii  zariadenia  od

podstavca  aplikovaním  protivibra

č

ných  prvkov  adekvátnym

spôsobom  (dodávajú  sa  ako  volite

ľ

né  prvky).  Flexibilné  spoje

musia by

ť

 nainštalované aj na hydraulických zapojeniach.

Vodné trubky
Trubky  musia  by

ť

  naprojektované  s

č

o  najmenším  po

č

tom

ohybov  a  zmien  vo  vertikálnom  smere.  Týmto  spôsobom  sa
zna

č

ne  znížia  výdavky  na  inštaláciu  a  zlepší  sa  výkonnos

ť

systému.
Hydraulický systém musí ma

ť

:

1.  Antivibra

č

né  prvky  slúžiace  pre  zníženie  prenosu  vibrácií

na štruktúru.

2.  Izola

č

né  ventily  pre  izoláciu  zariadenia  od  hydraulického

systému po

č

as servisných úkonov.

3.  Manuálne  alebo  automatické  odvzduš

ň

ovacie  zariadenie,

umiestnené  v  najvyššom  bode  systému  a  drenážne
zariadenie, umiestnené v najnižšom bode systému.

4.  Výparník  ani  zariadenie  na  rekuperáciu  tepla  nesmú  by

ť

umiestnené v najvyššom bode systému.

5.  Odpovedajúce zariadenie, ktoré slúži pre udržiavanie tlaku

v hydraulickom systéme (expanzná nádoba, at

ď

.).

6.  Ukazovatele  tlaku  a  teploty  vody,  ktoré  napomáhajú

pracovníkovi pri servisných a údržbárských úkonoch.
