D-EIMAC00804-14EU – 144/209

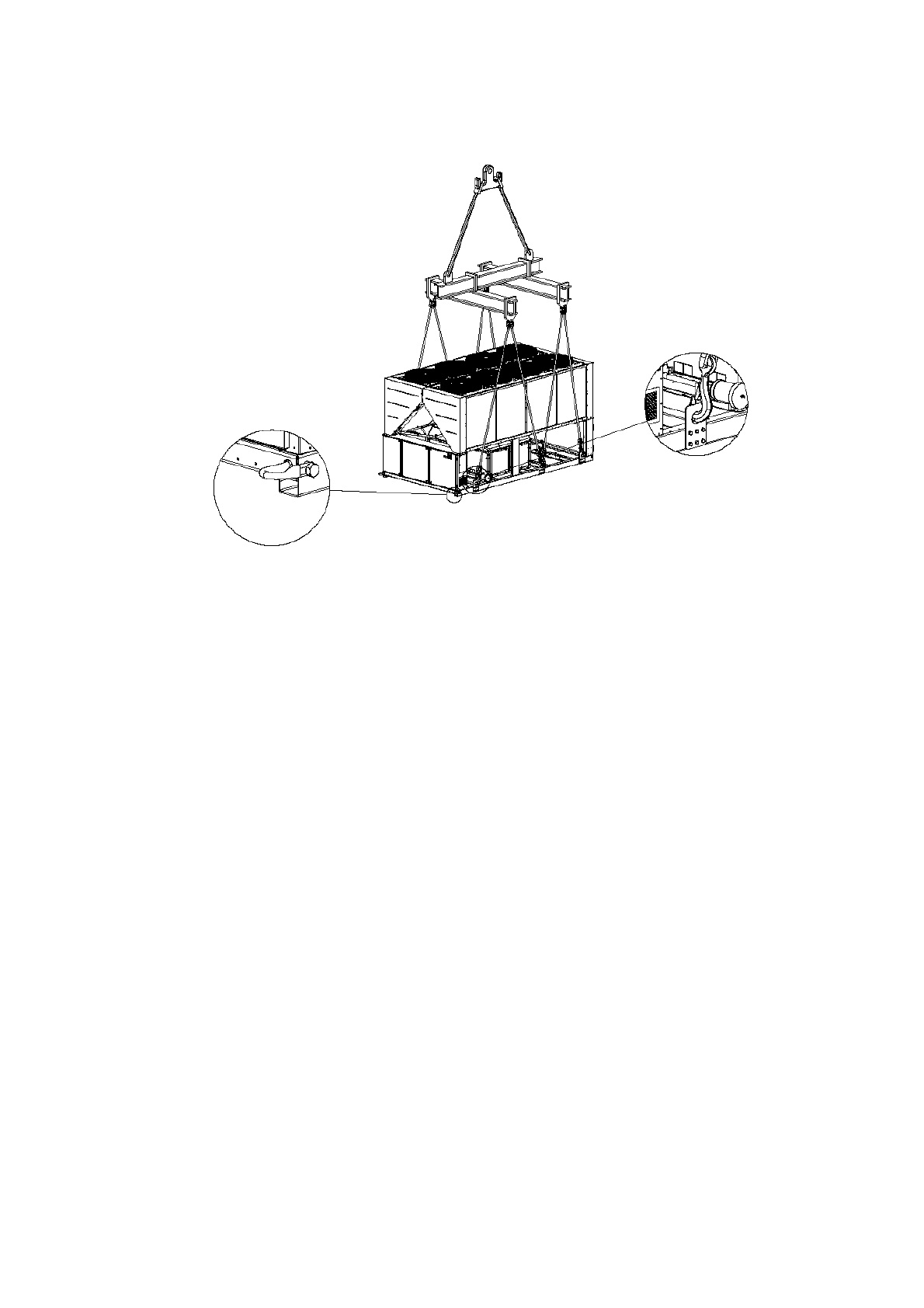

Verze s 10-12 ventilátory

(Schéma zobrazuje pouze verzi s osmi ventilátory. Pro verze s 10-12 ventilátory je zp

ů

sob zvedání stejný)

P

ř

i  instalaci  na  zemi  je  pot

ř

ebný  odolný  cementový  základový

podstavec  o  minimální  tlouš

ť

ce  250  mm  a  délce  p

ř

esahující

délku samotného za

ř

ízení. Podstavec musí být schopný udržet

hmotnost za

ř

ízení.

Pokud  je  za

ř

ízení  nainstalováno  v  prostorách  lehce

p

ř

ístupných

osobám

anebo

zví

ř

at

ů

m,

doporu

č

uje

se

namontovat  ochranné  m

ř

ížky  na

č

ásti  kondenzátoru  a

kompresoru.
Pro  zabezpe

č

ení  lepší  výkonnosti  v  míst

ě

  instalace  dodržujte

následující opat

ř

ení a pokyny:

−

Vyhýbejte se recirkulaci toku vzduchu.

−

Ujist

ě

te  se,  že  se  v  blízkosti  nevyskytujou  p

ř

ekážky,  které

brání správnému toku vzduchu.

−

Ujist

ě

te  se,  že  základ  je  pevný  a  odolný,  aby  se  co  nejvíc

snížil hluk a vibrace.

−

Vyhn

ě

te  se  instalaci  za

ř

ízení  v  obzvlášt

ě

  prašných

místech,

protože

by

mohlo

dojít

k

zn

ěč

išt

ě

ní

kondenza

č

ních baterií.

−

Voda  v  systému  musí  být  obzvlášt

ě

č

istá  a  všechny  stopy

oleje  anebo  rzi  se  musí  odstranit.  Na  vstupní  trubce
za

ř

ízení musí být namontován mechanický filtr vody.

Požadavky minimálního prostoru
Je  d

ů

ležité  respektovat  minimální  vzdálenosti  na  všech

za

ř

ízeních pro zabezpe

č

ení optimální ventilace kondenza

č

ních

baterií.
Když  se  rozhodnete  umístit  za

ř

ízení,  pro  zabezpe

č

ení

adekvátního  toku  vzduchu  je  zapot

ř

ebí  brát  v  úvahu

následující faktory:

−

vyhýbejte se recirkulaci teplého vzduchu

−

vyhýbejte  se  nedostate

č

nému  p

ř

ívodu  vzduchu  ke

kondenzátoru, chlazeného vzduchem.

Ob

ě

  podmínky  m

ů

žou  zp

ů

sobit  zvýšení  kondenza

č

ního  tlaku,

které  vede  ke  snížení  energetické  výkonnosti  a  chladící
ú

č

innosti.

K  za

ř

ízení  musí  být  p

ř

ístup  z  každé  strany  pro  provád

ě

ní

údržbá

ř

ských  úkon

ů

  po  instalaci.  Obrázek  4  znázor

ň

uje

minimální rozm

ě

rové požadavky.

Vertikální odvod vzduchu nesmí být zatarasený.
Pokud  se  kolem  za

ř

ízení  nacházejí  zdi  anebo  jiné  p

ř

ekážky

stejné  výšky  jako  samotné  za

ř

ízení,  toto  musí  být

nainstalováno  ve  vzdálenosti  v

ě

tší  než  (viz  Obrázky  4C  nebo

4D). Jsou-li p

ř

ekážky vyšší, za

ř

ízení musí být nainstalováno ve

vzdálenosti v

ě

tší než (viz Obrázky 4E nebo 4F).

Pokud bude za

ř

ízení nainstalováno bez dodržení minimálních

doporu

č

ených vzdáleností pro vertikální zdi a/nebo p

ř

ekážky,

m

ů

že dojít ke kombinaci recirkulace teplého vzduchu a/nebo

nedostate

č

ného p

ř

ívodu vzduchu ke kondenzátoru chlazeného

vzduchem s následným snížením výkonnosti a ú

č

innosti.

V každém p

ř

ípad

ě

 mikroprocesor umožní za

ř

ízení p

ř

izp

ů

sobit

se novému opera

č

nímu provozu, dodávajíc maximální

výkonnost, která je k dispozici v ur

č

itých podmínkách, i když je

bo

č

ní vzdálenost menší než je doporu

č

ováno; krom

ě

provozních podmínek, které by mohli ovlivnit bezpe

č

nost

personálu a spolehlivost za

ř

ízení.

Když dojde k umíst

ě

ní dvou anebo více za

ř

ízení vedle sebe,

doporu

č

uje se dodržovat vzdálenost nejmén

ě

 (viz Obrázky 4G

nebo 4H) mezi bloky kondenzátor

ů

.

Pro další

ř

ešení kontaktujte koncesioná

ř

e výrobce.

Zvuková ochrana
Pokud si hladina zvukové emise vyžaduje specifickou kontrolu,
je  zapot

ř

ebí  v

ě

novat  pozornost  zvukové  izolaci  za

ř

ízení  od

podstavce  aplikováním  protivibra

č

ních  prvk

ů

  adekvátním

zp

ů

sobem  (dodávají  se  jako  volitelné  prvky).  Flexibilní  spoje

musí být nainstalovány i na hydraulických zapojeních.

Vodní trubky
Trubky musí být projektovány s co nejmenším po

č

tem oheb

ů

a zm

ě

n vertikálního sm

ě

ru. Tímto zp

ů

sobem se zna

č

n

ě

 sníží

výdaje na instalaci a zlepší se výkonnost systému.
Hydraulický systém musí mít:
1.  Antivibra

č

ní  prvky  sloužící  pro  snížení  p

ř

enosu  vibrací  na

strukturu.

2.  Izola

č

ní  ventily  pro  izolaci  za

ř

ízení  od  hydraulického

systému b

ě

hem servisních úkon

ů

.

3.  Manuální  anebo  automatické  odvzduš

ň

ovací  za

ř

ízení,

umíst

ě

né na nejvyšším bod

ě

 systému, a drenážní za

ř

ízení,

umíst

ě

né na nejnižším bod

ě

 systému.

4.  Výparník  ani  za

ř

ízení  pro  rekuperaci  tepla  se  nesmí

umís

ť

ovat na nejvyšším bod

ě

 systému.

5.  Odpovídající  za

ř

ízení,  které  slouží  pro  udržování  tlaku  v

hydraulickém systému (expanzní nádoba, atd.).

6.  Ukazatele  tlaku  a  teploty  vody,  které  napomáhají

pracovníkovi p

ř

i servisních a údržbá

ř

ských úkonech.
