D-EIMAC00804-14EU – 84/209

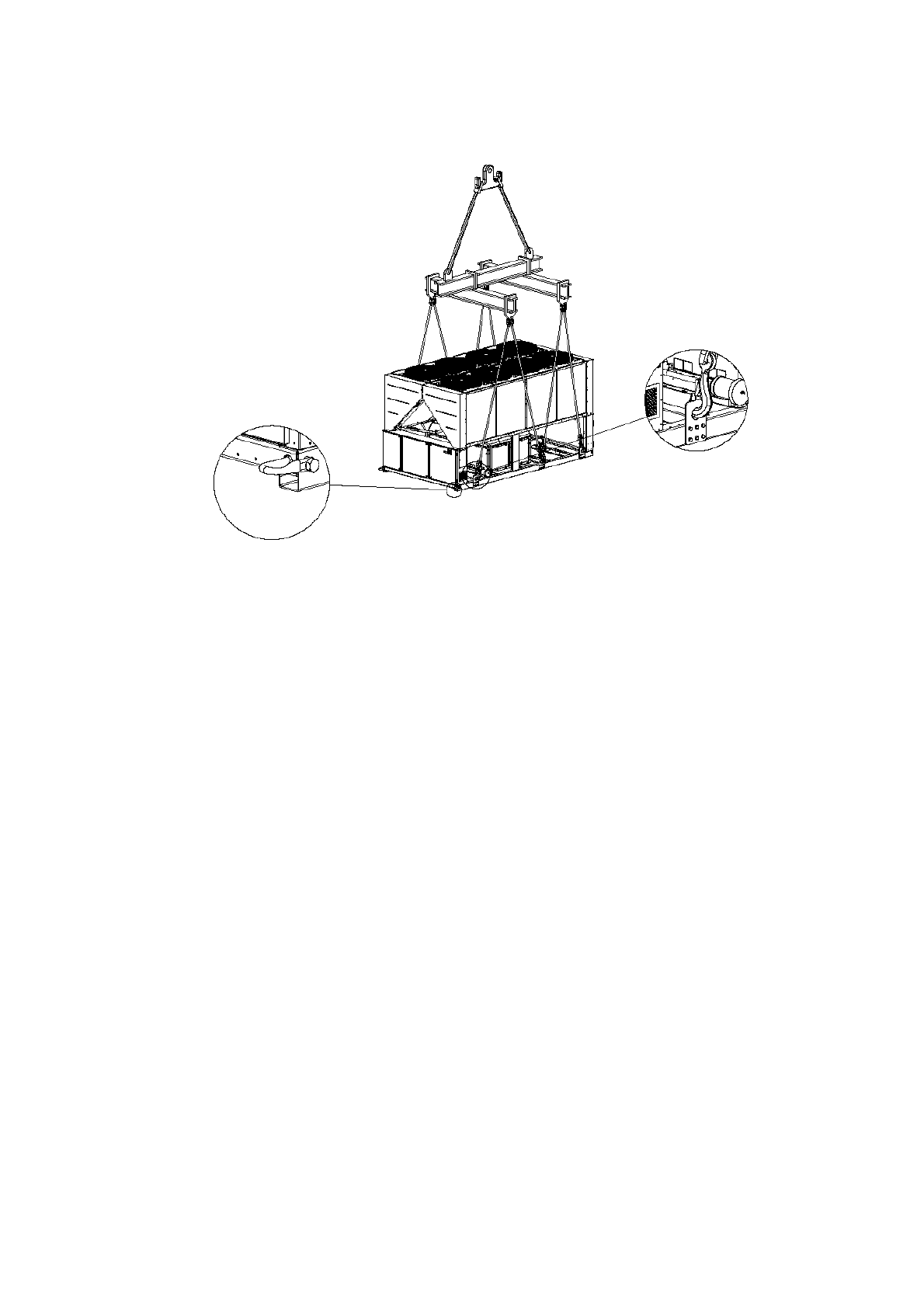

Versão com 10-12 ventoinhas

(O esquema mostra somente a versão com oito ventoinhas para as versões com 10-12 ventoinhas, a modalidade de

elevação é idêntica)

No caso de instalação em terra, é necessário predispor uma base
de  cimento  sólida,  com  espessura  de  pelo  menos  250  mm  e
largura  maior  em  relação  àquela  da  unidade.  A  base  deve  ser
capaz de sustentar o peso do aparelho.
Se  a  unidade  é  instalada  em  lugares  facilmente  acessíveis  para
pessoas  e  animais,  é  aconselhável  montar  grades  de  proteção
para as seções do condensador e do compressor.
Para  garantir  as  prestações  melhores  no  lugar  da  instalação,
seguir as seguintes precauções e instruções:

−

Evitar á recirculação do fluxo de ar.

−

Certificar-se  que  não  existam  obstáculos  que  impeçam  o
correto fluxo do ar.

−

Certificar-se de fornecer fundações  resistentes  e sólidas para
reduzir o ruido e as vibrações.

−

Evitar  de  instalar  a  unidade  em  ambientes  particularmente
poeirentos  para  reduzir  a  contaminação  das  baterias
condensadoras com a sujidade.

−

A água no sistema deve ser particularmente limpa e todos os
resíduos  de  óleo  e  ferrugem  devem  ser  removidos.  Um  filtro
da  água  mecânico  deve  ser  instalado  no  tubo  de  entrada  da
unidade.

Requisitos de espaço mínimos
É  fundamental  respeitar  as  distâncias  mínimas  sobre  todas  as
unidades  para  garantir  uma  ventilação  ótima  das  baterias
condensadoras.
Ao  decidir  onde  posicionar  a  unidade,  e  para  garantir  um
adequado fluxo de ar, considerar os seguintes fatores:

−

evitar a recirculação de ar quente

−

evitar  a  alimentação  de  ar  insuficiente  ao  condensador
arrefecido por ar.

Ambas  as  condições  podem  causar  um  aumento  da  pressão  de
condensação,  que  implica numa redução  da  eficiência energética
e da capacidade refrigerante.
Cada  lado  da  unidade  deve  ser  acessível  para  a  execução  de
operações  de  manutenção  pós-instalação.  A  figura  4  indica  os
requisitos de estorvo mínimos.
A descarga vertical do ar não deve ser obstruída.
Se o aparelho estiver cercado por paredes ou obstáculos de altura
igual  à  da  unidade,  esta  deve  ser  instalada  a  uma  distância  não
inferior  a  (cfr.  Figuras  4C  ou  4D).  Se  a  altura  dos  obstáculos  for
superior  a  da  unidade,  esta  deve  ser  instalada  a  uma  distância
não inferior a (cfr. Figuras 4E ou 4F).

Se a unidade é instalada sem observar as distâncias mínimas
aconselhadas para paredes e/ou obstáculos verticais, poderia
ocorrer uma combinação de recirculação de ar quente e/ou
alimentação insuficiente para o condensador arrefecido por ar,
com consequente redução da capacidade e da eficiência.
Em todo caso, o microprocessador permitirá à unidade de
adaptar-se às novas operações de funcionamento fornecendo a
capacidade máxima disponível em determinadas circunstâncias,
mesmo se a distância lateral é inferior a quanto aconselhado,
salvo se as condições operativas influem na segurança do
pessoal ou na confiabilidade da unidade.
Quando duas ou várias unidades são posicionadas uma ao lado
da outra, aconselha-se de respeitar uma distância de pelo menos
(cfr. Figuras 4G ou 4H) entre os bancos do condensador.
Para ulteriores soluções consultar um representante do fabricante.

Proteção sonora
Quando  os  níveis  de  emissão  sonora  requerem  um  controlo
especial,  deve-se  prestar  muita  atenção  ao  isolar  a  unidade  da
sua  base,  aplicando  elementos  antivibração  de  modo  apropriado
(fornecidos  como  opcional).  As  junções  flexíveis  devem  ser
instaladas também sobre as ligações hidráulicas.

Tubos da água
Os  tubos  devem  ser  projetados  com  o  número  mais  baixo
possível de curvas e desvios verticais. Deste modo os custos de
instalação  se  reduzem  sensivelmente  e  as  prestações  do
sistema melhoram.
A instalação hidráulica deve ter:
1.  Montagens  antivibração  para  reduzir  a  transmissão  das

vibrações nas estruturas.

2.  Válvulas  para  isolar  a  unidade  do  sistema  hidráulico  durante

as operações de assistência.

3.  Um dispositivo de purga do ar manual ou automático no ponto

mais  alto  da  instalação  e  um  dispositivo  de  drenagem  no
ponto mais baixo.

4.  Nem o evaporador nem o dispositivo de recuperação de calor

devem ser posicionados no ponto mais alto do sistema.

5.  Um  dispositivo  adequado  que  possa  manter  o  sistema

hidráulico sob pressão (tanque de expansão, etc.).

6.  Indicadores  de  pressão  e  temperatura  da  água  que  orientam

o  operador  durante  as  operações  de  assistência  e
manutenção.
