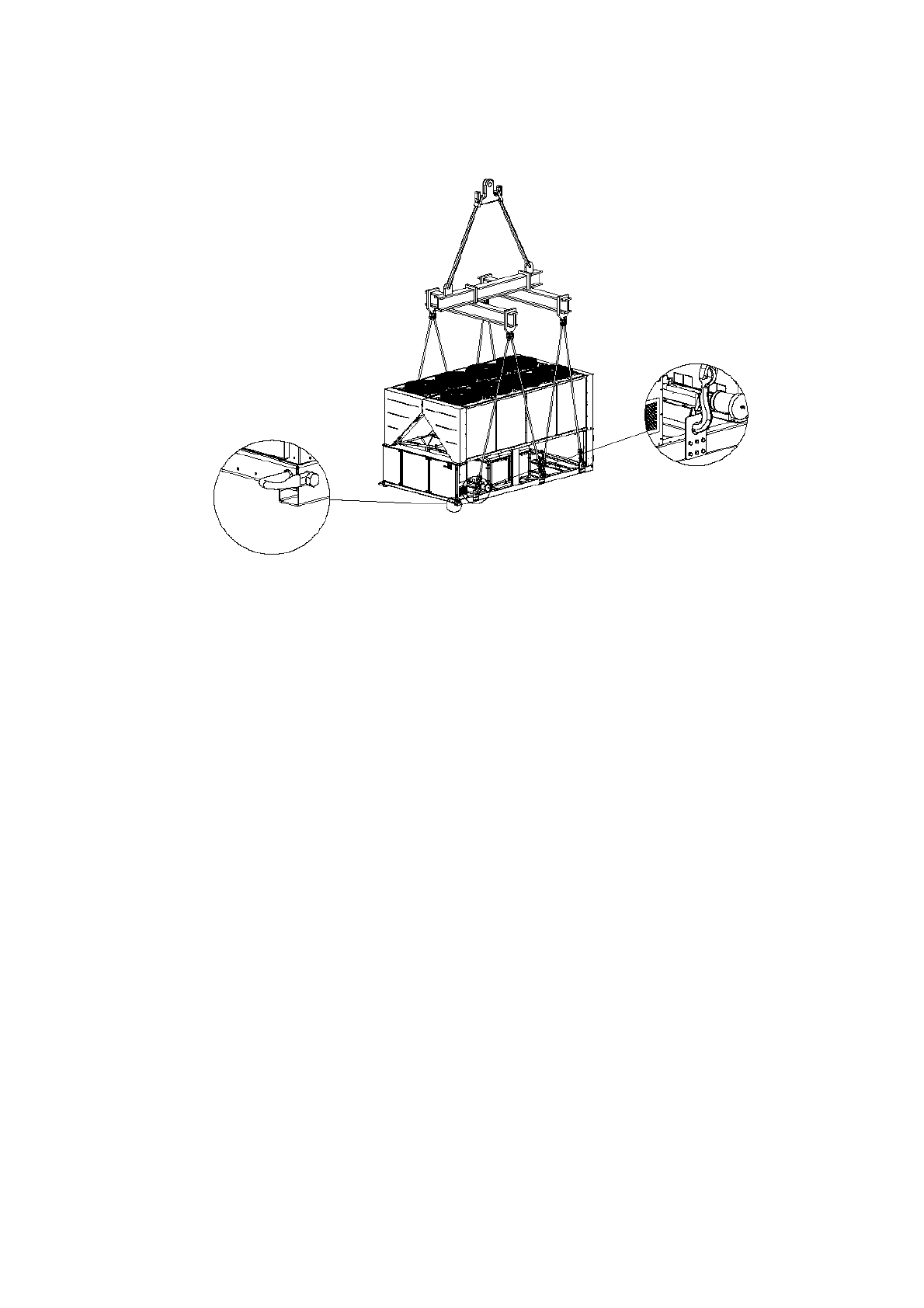

Version avec 10-12 ventilateurs

(Le schéma montre seulement la version avec huit ventilateurs. Pour les versions avec 10-12 ventilateurs, la modalité de

levage est identique)

En  cas  d'installation  au  sol,  il  faut  prévoir  une  base  solide  en
ciment,  avec  une  épaisseur  d'au  moins  250  mm  et  une  largeur
plus  grande  que  celle  de  l'unité.  La  base  doit  être  en  mesure  de
soutenir le poids de l'appareil.
Si  l'unité  est  installée  dans  des  lieux  facilement  accessibles  pour
les personnes ou les animaux, il est conseillé d'installer des grilles
de  protection  pour  les  sections  du  condensateur  et  du
compresseur.
Pour garantir les meilleures performances sur le lieu  d'installation,
suivre les précautions et instructions suivantes :

−

Eviter la recirculation du flux d'air.

−

S'assurer  de  l'absence  d'obstacles  empêchant  le  flux  correct
de l'air.

−

S'assurer  que  les  fondations  prévues  sont  résistantes  et
solides afin de réduire le bruit et les vibrations.

−

Eviter

d'installer

l'unité

dans

des

environnements

particulièrement poussiéreux, afin de réduire la contamination
des batteries à condensation par la saleté.

−

L'eau  présente  dans  le  système  doit  être  particulièrement
propre  et  toutes  les  traces  d'huile  et  de  rouille  doivent  être
éliminées. Un filtre mécanique  de l'eau  doit être installé sur le
tuyau d'entrée de l'unité.

Espaces techniques minimum
Il  est  fondamental  de  respecter  les  distances  minimum sur  toutes
les  unités  afin  de  garantir  une  ventilation  optimale  des  batteries  à
condensation.
Lors  du  choix  de  l'emplacement  de  l'unité  et  pour  garantir  un  flux
de l'air approprié, prendre en compte les facteurs suivants:

−

éviter la recirculation d'air chaud

−

éviter une alimentation d'air insuffisante vers le condensateur
refroidi par air.

Ces  deux  conditions  peuvent  causer  une  augmentation  de  la
pression  de  condensation  qui  implique  une  diminution  du
rendement énergétique et de la capacité réfrigérante.
Chaque  côté  de  l'unité  doit  être  accessible  pour  l'exécution  des
opérations  d'entretien  après  l'installation.  La  figure  4  indique  les
conditions d'encombrement minimum.
L'évacuation verticale de l'air ne doit pas être obstruée.
Si  l'appareil  est  entouré  de  murs  ou  d'obstacles  de  la  même
hauteur  que  celle  de  l'unité,  celle-ci  doit  être  installée  à  une
distance  non  inférieure  à  (cf.  Figure  4C  ou  4D).  Si  la  hauteur  des
obstacles  est  plus  grande  que  celle  de  l'unité,  celle-ci  doit  être
installée à une distance non inférieure à (cf. Figure 4E ou 4F).

Si  l'unité  est  installée  sans  respecter  les  distances  minimum
conseillées par rapport aux murs et aux obstacles verticaux, il peut
se produire une combinaison de recirculation d'air chaud et/ou une
alimentation  insuffisante  du  condensateur  refroidi  par  air,
susceptible  d'engendrer  une  réduction  de  la  capacité  et  du
rendement.
Dans  tous  les  cas,  le  microcompresseur  permettra  à  l'unité  de
s'adapter  aux  nouvelles  opérations  de  fonctionnement  en
fournissant  la  capacité  disponible  maximum  dans  des  conditions
déterminées,  même  si  la  distance  latérale  est  inférieure  à  la
distance  conseillée,  sauf  si  les  conditions  de  fonctionnement
compromettent la sécurité du personnel ou la fiabilité de l'unité.
Si  deux  unités  ou  plus  sont  placées  l'une  à  côté  de  l'autre,  il  est
conseillé  de  respecter  une  distance  d'au  moins  (cf.  Figure  4G  ou
4H) entre les bancs du condensateur.
Pour plus d'informations, consulter un représentant du fabricant.

Protection sonore
Lorsque  les  niveaux  d'émissions  sonore  exigent  un  contrôle
spécial,  faire  très  attention  en  isolant  l'unité  de  sa  base,  en
appliquant  des  éléments  anti-vibration  (fournis  en  option)  de
manière  appropriée.  Les  joints  flexibles  doivent  également  être
installés sur les raccordements hydrauliques.

Tuyaux de l'eau
Les  tuyaux  doivent  être  conçus  avec  le  moins  possible  de
courbes  et  de  changements  verticaux  de  direction.  De  cette
manière, les coûts d'installation sont considérablement réduits et
les performances du système améliorées.
L'installation hydraulique doit avoir :
1.  Dispositifs  anti-vibration  pour  réduire  la  transmission  des

vibrations aux structures.

2.  Vannes d'isolement pour isoler l'unité du système hydraulique

lors des opérations de maintenance.

3.  Un dispositif de purge de l'air manuel ou automatique au point

le  plus  haut  de  l'installation  et  un  dispositif  de  drainage  au
point le plus bas.

4.  L'évaporateur  et  le  dispositif  de  récupération  de  chaleur  ne

doivent pas être placés au point le plus haut du système.

5.  Un  dispositif  adapté,  capable  de  maintenir  le  système

hydraulique sous pression (vase d'expansion, etc.).

6.  Des  Indicateurs  de  pression  et  de  température  de  l'eau  qui

aident  l'opérateur  lors  des  opérations  de  maintenance  et
d'entretien.
