D- EIMAC00804-14EU – 29/209

INSTRUCTIONS ORIGINALES EN ANGLAIS

Ce manuel constitue un document de support important pour le personnel qualifié, mais ne peut toutefois pas remplacer le personnel lui-même.

Merci d'avoir choisi ce chiller

LIRE  ATTENTIVEMENT  LE  PRESENT  MANUEL  AVANT  DE
PROCEDER  A  L'INSTALLATION  ET  A  LA  MISE  EN  MARCHE
DE L'UNITE.
UNE  INSTALLATION  IMPROPRE  PEUT  CAUSER  DES
DECHARGES ELECTRIQUES, DES COURTS-CIRCUITS, DES
FUITES,  DES  INCENDIES  ET  D'AUTRES  DOMMAGES  A
L'APPAREIL OU LESIONS AUX PERSONNES.
L'UNITE

DOIT

ETRE

INSTALLEE

PAR

UN

OPERATEUR/TECHNICIEN PROFESSIONNEL.
LA  MISE  EN  MARCHE  DE  L'UNITE  DOIT  ETRE  EFFECTUEE
PAR DES PROFESSIONNELS AUTORISES ET PREPARES.
TOUTES  LES  ACTIVITES  DOIVENT  ETRE  EFFECTUEES
CONFORMEMENT  AUX  LEGISLATIONS  ET  AUX  NORMES
LOCALES EN VIGUEUR.
L'INSTALLATION  ET  LA  MISE  EN  MARCHE  DE  L'UNITE
SONT  ABSOLUMENT  INTERDITES  SI  TOUTES  LES
INSTRUCTIONS CONTENUES DANS LE PRESENT MANUEL
NE SONT PAS CLAIRES.
EN CAS DE DOUTES, POUR TOUTE INFORMATION OU
CONSEIL, CONTACTER LE REPRESENTANT DU
FABRICANT.

Description

L'unité acquise est un "chiller à condensation à air", un appareil conçu pour
refroidir l'eau (ou un mélange eau-glycol) dans le respect des limites décrite
ci-après.  Le  fonctionnement  de  l'unité  est  basé  sur  la  compression,  la
condensation  et  l'évaporation  de  la  vapeur,  selon  le  cycle  de  Carnot
inversé. Ses principaux composants sont les suivants:
-

Compresseur de type scroll pour augmenter la pression de la vapeur
réfrigérante, de la pression d'évaporation à celle de condensation.

-

Evaporateur,  où  le  liquide  réfrigérant  à  basse  pression  s'évapore,
refroidissant ainsi l'eau.

-

Condensateur,  où  la  vapeur  de  la  haute  pression  se  condense  en
éliminant dans l'atmosphère la chaleur retirée à l'eau refroidie, grâce à
un échangeur de chaleur refroidi par air.

-

Détendeur qui permet de réduire la pression du liquide condensé, de
la pression de condensation à celle d'évaporation.

Informations générales

Toutes les unités sont livrées avec des schémas électriques,des
schémas certifiés, une plaque signalétique et la Déclaration de
conformité  (DOC).  Ces  documents  indiquent  toutes  les  données

techniques  de  l'unité  achetée  et  DOIVENT  ETRE  CONSIDERES
COMME PARTIES INTEGRANTES DE CE MANUEL




En  cas  d'incohérence  entre  le  présent  manuel  et  les  documents  de
l'appareil, se référer aux documents situés sur la machine. En cas de doute,
contacter le représentant du fabricant.
L'objet  du  présent  manuel  est  de  faire  en  sorte  que  l'installateur  et
l'opérateur  garantissent  un  fonctionnement,  une  mise  en  service  et  un
entretien corrects de l'unité, sans créer de risques pour les personnes, les
animaux et/ou les objets.

Réception de l'unité

L'unité doit être inspectée pour détecter tout dommage éventuel dès son
arrivée sur le site d'installation définitif. Tous les composants décrits sur le
bon de livraison doivent être inspectés et contrôlés.
Si l'unité est endommagée, ne pas enlever le matériel endommagé et
communiquer immédiatement ce dommage à la compagnie de transport
en lui demandant d'inspecter l'unité.
Communiquer immédiatement le dommage au représentant du fabricant,
en lui envoyant si possible des photos pouvant être utiles pour déterminer
les responsabilités.
Le  dommage  ne  doit  pas  être  réparé  tant  que  l'inspection  n'a  pas  été
effectuée par le représentant de la compagnie de transport.
Avant d'installer l'unité, vérifier que le modèle et la tension électrique
indiquée sur la plaque soient corrects. La responsabilité pour d'éventuels
dommages après l'acceptation de l'unité ne pourra être imputée au
fabricant.

Limites de fonctionnement

Stockage
Les conditions ambiantes doivent correspondre aux limites suivantes:
Température ambiante minimum

:

-20°C

Température ambiante maximum

:

+42°C

Humidité relative maximum

:

95% sans condensation

Lo stockage en-dessous de la température minimale peut provoquer des
dommages  aux  composants.  Le  stockage  au-dessus  de  la  température
maximale  provoque  l'ouverture  des  soupapes  de  sécurité.  Le  stockage
dans  une  atmosphère  de  condensation  peut  endommager  les
composants électriques.

Fonctionnement
Le fonctionnement hors des limites indiquées peut endommager l'unité.
En cas de doute, contacter le représentant du fabricant.


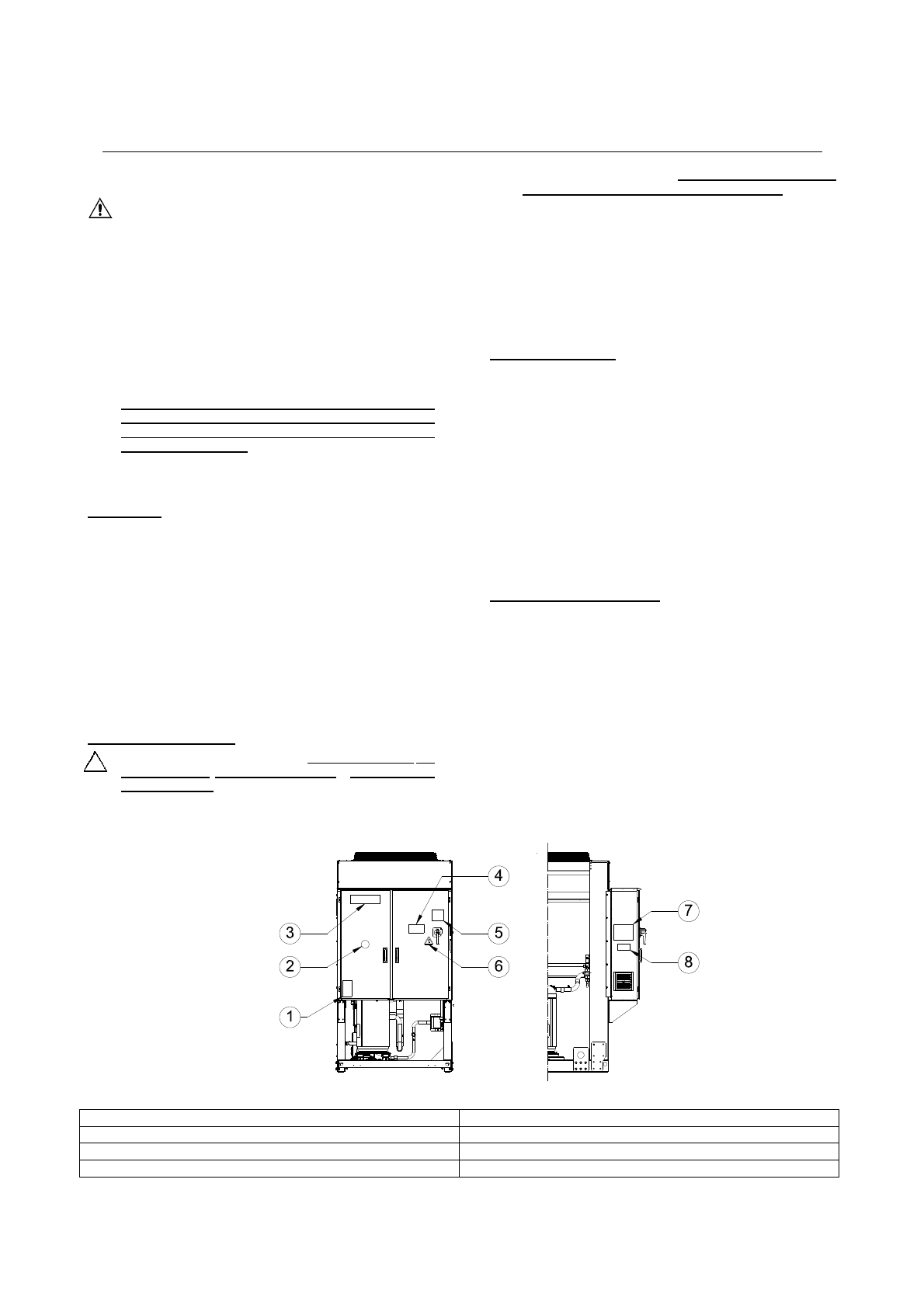

Figure 1 – Description des étiquettes du tableau électrique

Identification de l'étiquette

1 – Symbole du gaz non inflammable

5 – Avertissement serrage des câbles

2 – Type de gaz

6 – Symbole indiquant un danger électrique

3 – Logo du fabricant

7 – Instructions de levage

4 – Avertissement tension dangereuse

8 – Données de la plaque signalétique de l'unité
