D-EIMAC00804-14EU – 24/209

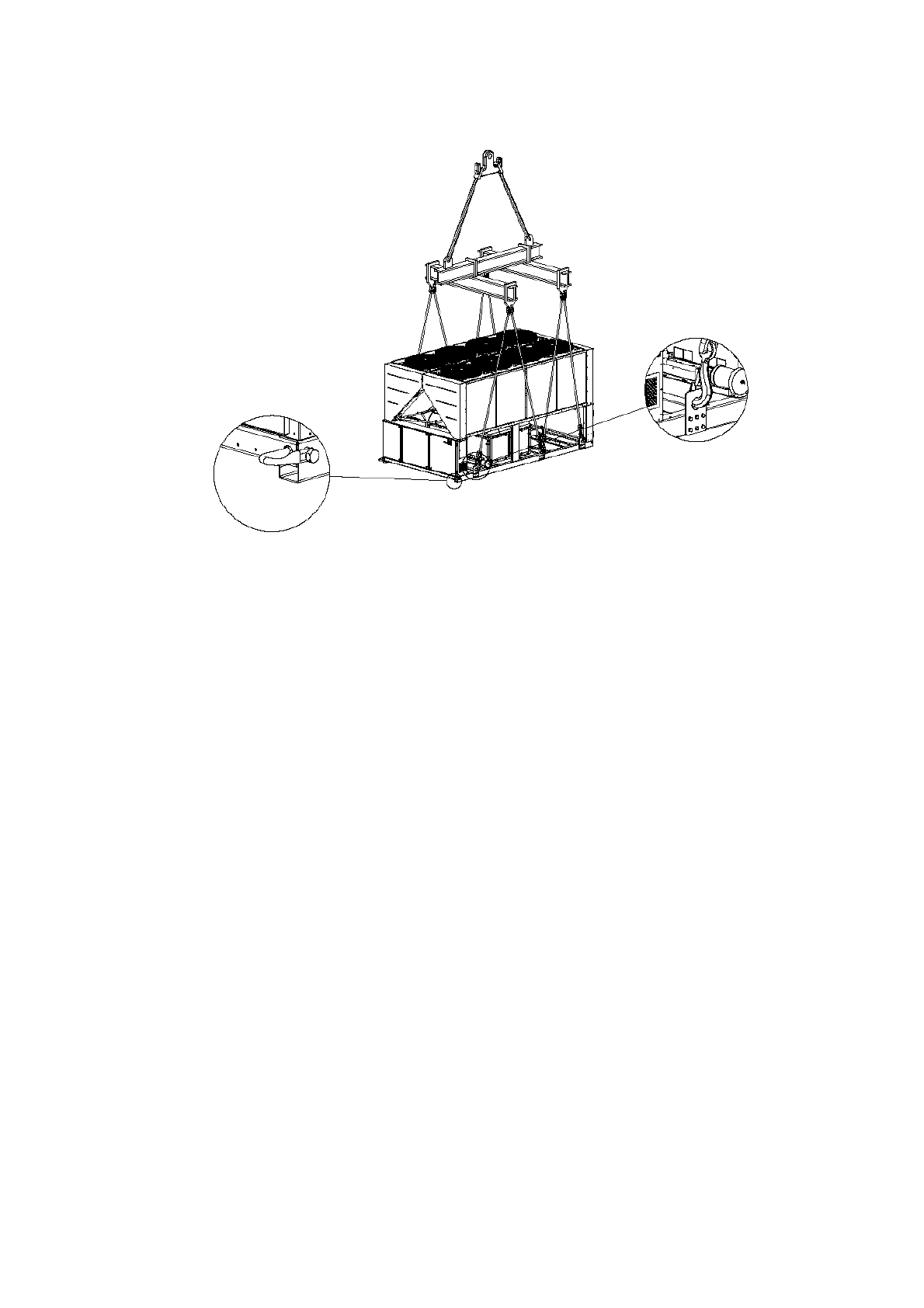

Version mit 10-12 Gebläsen

(Die Zeichnung zeigt nur die Version mit 8 Gebläsen. Für die Version mit 10-12 Gebläsen ist die Hebeweise die gleiche)

Die die Installation auf dem Boden ist eine mindestens 250 mm starke
Betongrundplatte  anzubringen,  die  über  die  Einheit  hinausragt.  Die
Grundplatte muss in der Lage sein, das Gewicht Einheit zu tragen.
Wenn  die  Einheit  in  einem  Bereich  installiert  wird,  der  einfach  für
Menschen  und  Tiere  zugänglich ist,  ist  es  ratsam Schutzgitter für  die
Verflüssiger- und Verdichterabschnitte anzubringen.
Um  eine  optimale  Leistungserbringung  bei  der  Installation
sicherzustellen, sind  folgende Vorsichtsmaßnahmen  und Anleitungen
zu beachten:

−

Luftstromrückführung vermeiden.

−

Sicherstellen, dass keine Hindernisse den Luftstrom behindern.

−

Eine starken und festen Untergrund erstellen, um Geräusch- und
Vibrationsentwicklungen zu vermeiden.

−

Eine  Installation  in  besonders  staubiger  Umgebung  vermeiden,
um eine Verschmutzung des Verflüssigerregisters zu vermeiden.

−

Das  Wasser  im  System  muss  besonders  sauber  sein  und  alle
Ölreste  und  Roststellen  müssen  entfernt  werden.  Ein
mechanischer Wasserfilter muss auf der Zulaufleitung der Einheit
installiert werden.

Minimaler Raumbedarf
Es  ist  außerordentlich  wichtig,  dass  die  Mindestabstände  aller
Einheiten  eingehalten  werden,  um  eine  optimale  Ventilation  der
Verflüssigerregister sicherzustellen.
Bei  der  Entscheidung,  wo  die  Einheit  auszustellen  und  ein
ausreichender  Luftstrom  zu  sichern  ist,  müssen  folgende  Faktoren
berücksichtigt werden:

−

jede Warmluftzirkulation vermeiden

−

unzureichende

Luftversorgung

zu

den

luftgekühlten

Verflüssigern vermeiden.

Beide  Bedingungen  können  eine  Erhöhung  des  Kondensdrucks
verursachen,  was  zu  einer  Reduzierung  des  Energienutzungsgrates
und der Kühlleistung führt.
Jede Seite der Einheit muss für Wartungsarbeiten nach der Installation
zugänglich sein. Abbildung 4 zeigt den Mindestplatzbedarf.
Vertikaler Luftauslass darf nicht verstopft werden.
Wenn die Einheit von Mauern oder Hindernissen umgeben ist, die die
gleiche  Höhe  wie  die  Einheit  besitzen,  muss  sie  in  einem  Abstand
nicht  unter  (siehe  Abbildung  4C  oder  4D)  installiert  werden.  Wenn
diese Hindernisse höher sind, muss die Einheit in einem Abstand nicht
unter (siehe Abbildung 4E oder 4F) installiert werden.
Sollte die Einheit installiert werden, ohne dass die empfohlenen
Mindestabstände zu den Mauern und/oder vertikalen Hindernissen

eingehalten werden, könnte es zu einer Verbindung der
rückströmenden Warmluft uns/oder unzureichender Versorgung zu
den luftgekühlten Hindernissen kommen, was eine Reduzierung der
Leistung wie des Wirkungsgrates verursacht.
Auf alle Fälle erlaubt der Mikroprozessor der Einheit, sich an neue
Arbeitsbedingungen anzupassen und die maximal verfügbare
Leistung unter den gegebenen Umständen zu liefern, selbst wenn der
Seitenabstand niedriger als der erlaubte ist, außer wenn die
Arbeitsbedingungen die persönliche Sicherheit oder der der Sicherheit
der Einheit beeinträchtigen.
Wenn zwei oder mehr Einheiten nebeneinander aufgestellt sind, wird
ein Abstand von mindestens (siehe Abbildung 4G oder 4H) zwischen
den Verflüsserbanken empfohlen.
Für weitere Lösungen einer Herstellervertreter zu Rate ziehen.

Geräuschschutz
Wenn  die  Geräuschpegel  besonderer  Überprüfungen  bedarf,  muss
besondere Sorgfalt bei der Isolierung der Einheit von ihrer Grundplatte
gelegt  werden,  indem  Vibrationsdämpfer  (als  Option  mitgeliefert)
angebracht  werden.  Zudem  müssen  flexible  Anschlussteile  an  den
Wasseranschlüssen installiert werden.

Wasserleitungen
Die Rohre müssen mit der geringsten anzahl an Rohrknien und der
geringsten  anzahl  an  vertikalen  Richtungswechseln  ausgelegt  sein.
Auf diese Weise werden die Installationskosten deutlich gesenkt und
die Systemleistung gestärkt.
Das Wassersystem muss haben:
1.  Vibrationsdämpfervorrichtungen

zur

Verringerung

der

Übertragung von Vibrationen auf die Struktur.

2.  Selbstschlussventile  zur  Isolierung  der  Einheit  während  des

Betriebs vom Wassersystem.

3.  Manuelle  oder  automatische  Entlüftungsvorrichtungen  an  der

höchsten  Stelle  des  Systems;  Entwässerungsvorrichtung  an  der
tiefsten Stelle des Systems.

4.  Weder

der

Verdampfer

noch

die

Wärmerückgewinnungsvorrichtung  dürfen  sich  am  höchsten
Punkt des Systems befinden.

5.  Eine  passende Vorrichtung,  das  das Wassersystem  unter  Druck

halten kann (Ausdehnungstank usw.).

6.  Anzeiger für Wassertemperatur und Druck zur Unterstützung des

Bedieners während des Betriebs und Wartung.
