D-EIMAC00804-14EU – 44/209

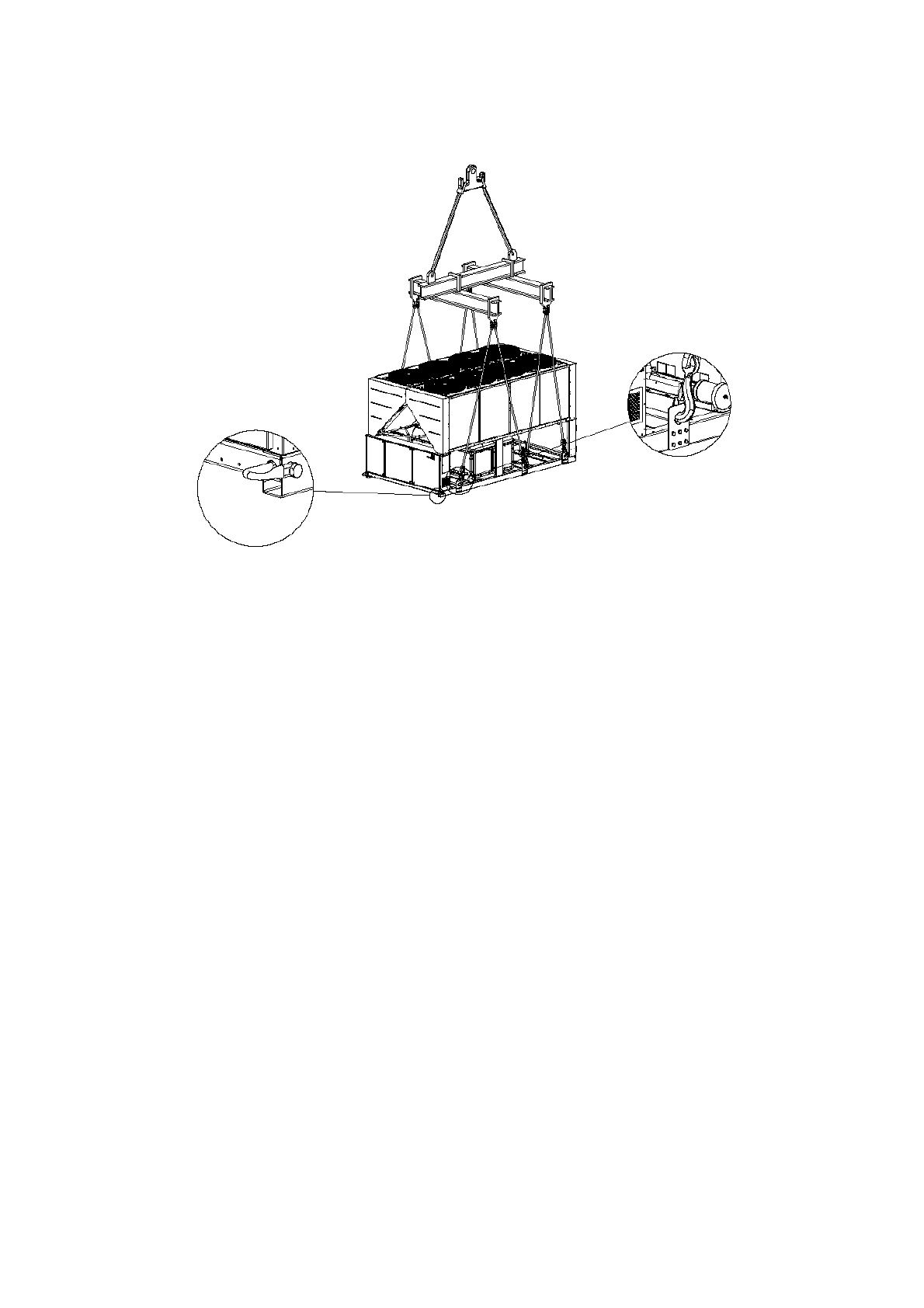

Versie met 10-12 ventilators

(Op de tekening is alleen de versie met 8 ventilators te zien. Voor de versie met 10-12 ventilators is de hefmethode dezelfde)

Voor de installatie op de vloer moet een stevige basis in beton met
een dikte van minstens 250 mm voorzien worden die groter is dan
de  eenheid  zelf.  Deze  basis  moet  het  gewicht  van  de  eenheid
kunnen dragen.
Wanneer de eenheid geïnstalleerd wordt op plaatsen die makkelijk
toegankelijk  zijn  voor  personen  en  dieren,  wordt  aangeraden
beschermrasters  te  installeren  voor  de  condensator  en  de
compressor.
Met  het  oog  op  de  beste  prestaties  van  de  installatie,  moeten  de
volgende voorzorgsmaatregelen en instructies opgevolgd worden:

−

Vermijd hercirculatie van de lucht.

−

Zorg ervoor dat de luchtstroom niet belemmerd wordt.

−

Voorzie een sterke en stevige fundering om geluid en trillingen
te beperken.

−

Installeer  niet  in  bijzonder  stoffige  omgevingen,  om  de
wikkelingen van de condensators niet vuil te maken.

−

Het  water  in  het  systeem  moet  bijzonder  schoon  zijn  en  alle
sporen  van  olie  en  roest  moeten  verwijderd  worden.  Een
mechanische  waterfilter  moet  geïnstalleerd  worden  op  de
inlaatleiding van de eenheid.

Minimale afstanden
Respecteer  de  minimale  afstanden  rond  de  eenheden,  met  het
oog  op  een  optimale  ventilatie  van  de  wikkelingen  van  de
condensator.
Wanneer  beslist  wordt  waar  de  eenheid  moet  komen  en  om  te
zorgen voor een correcte luchtstroom, moet men rekening houden
met de volgende factoren:

−

vermijd de hercirculatie van warme lucht

−

vermijd  dat  te  weinig  lucht  aangevoerd  wordt  naar  de
luchtgekoelde condensator.

Beide condities kunnen aanleiding geven tot een toename van de
condensatiedruk,  met  als  gevolg  een  verminderde  energie-
efficiëntie en koelcapaciteit.
Elke  zijde  van  de  eenheid  moet  toegankelijk  zijn  voor  onderhoud
na  de  installatie.  Figuur  4  toont  de  minimale  afstanden  die  nodig
zijn.
De verticale luchtafvoer mag niet belemmerd worden.
Wanneer  de  eenheid  omgeven  is  door  muren  of  hindernissen  die
even  hoog  zijn  als  de  eenheid  zelf,  moet  de  eenheid  op  een
minimale  afstand  ervan  geïnstalleerd  worden  (zie  Figuur  4C  of
4D).  Wanneer  de  hindernissen  hoger  zijn,  moet  de  eenheid  op
een grotere afstand opgesteld worden (zie Figuur 4E of 4F).

Indien  de  eenheid  geïnstalleerd  wordt  zonder  rekening  te  houden
met  de  aanbevolen  minimale  afstanden  ten  opzichte  van  muren
en/of  verticale  hindernissen,  kan  er  een  combinatie  van
hercirculatie  van  warme  lucht  en/of  ontoereikende  aanvoer  van
lucht  naar  de  luchtgekoelde  condensator  voorkomen,  wat  een
verminderde capaciteit en efficiëntie als gevolg kan hebben.
In  elk  geval,  stelt  de  microprocessor  de  eenheid  in  staat  om
zichzelf  aan  te  passen  aan  nieuwe  bedrijfscondities  en  de
maximum

beschikbare

capaciteit

te

leveren

in

alle

omstandigheden,  zelfs  wanneer  de  laterale  afstand  kleiner  dan
aanbevolen  is,  tenzij  de  bedrijfscondities  een  invloed  hebben  op
de  veiligheid  van  het  personeel  en  de  betrouwbaarheid  van  de
eenheid.
Wanneer  twee  of  meer  eenheden  zij-aan-zij  geplaatst  worden,
moet een minimale afstand (zie Figuur 4G of 4H) in acht genomen
worden tussen de condensatorbanken.
Voor meer oplossingen, raadpleeg de verkoper.

Bescherming tegen het lawaai
Indien  de  geluidsniveaus  een  speciale  controle  vergen,  moet  er
goed  voor  gezorgd  worden  dat  de  eenheid  geïsoleerd  wordt  van
de basis met behulp van correct geplaatste trillingsvrije elementen
(optioneel  geleverd).  Soepele  verbindingen  moeten  geïnstalleerd
worden op de wateraansluitingen.

Waterleiding
De  leiding  moet  ontworpen  worden  met  zo  weinig  mogelijk
ellebogen  en  verticale  richtingsveranderingen.  Zo  worden  de
installatiekosten  beduidend  gedrukt  en  verbetert  de  prestaties
van het systeem.
The water system must have:
1.  Het watersysteem moet beschikken over:
2.  Afsluitkleppen  om  de  unit  te  isoleren  van  het  watersysteem

tijdens het bedrijf.

3.  Een  handmatige  of  automatische  ontluchtingsklep  aan  het

hoogste  punt  van  het  systeem;  ontlucht  het  systeem  aan  het
laagste punt.

4.  Noch

de

verdamper,

noch

de

inrichting

voor

warmteterugwinning  mogen  gepositioneerd  worden  aan  het
hoogste punt van het systeem.

5.  Een  geschikte  inrichting  die  het  watersysteem  onder  druk

houdt (expansievat, enz.).

6.  Indicators  van  de  watertemperatuur  en  -druk,  om  de  operator

te helpen tijdens het bedrijf en het onderhoud.
