D–EIMAC00804-14EU – 64/209

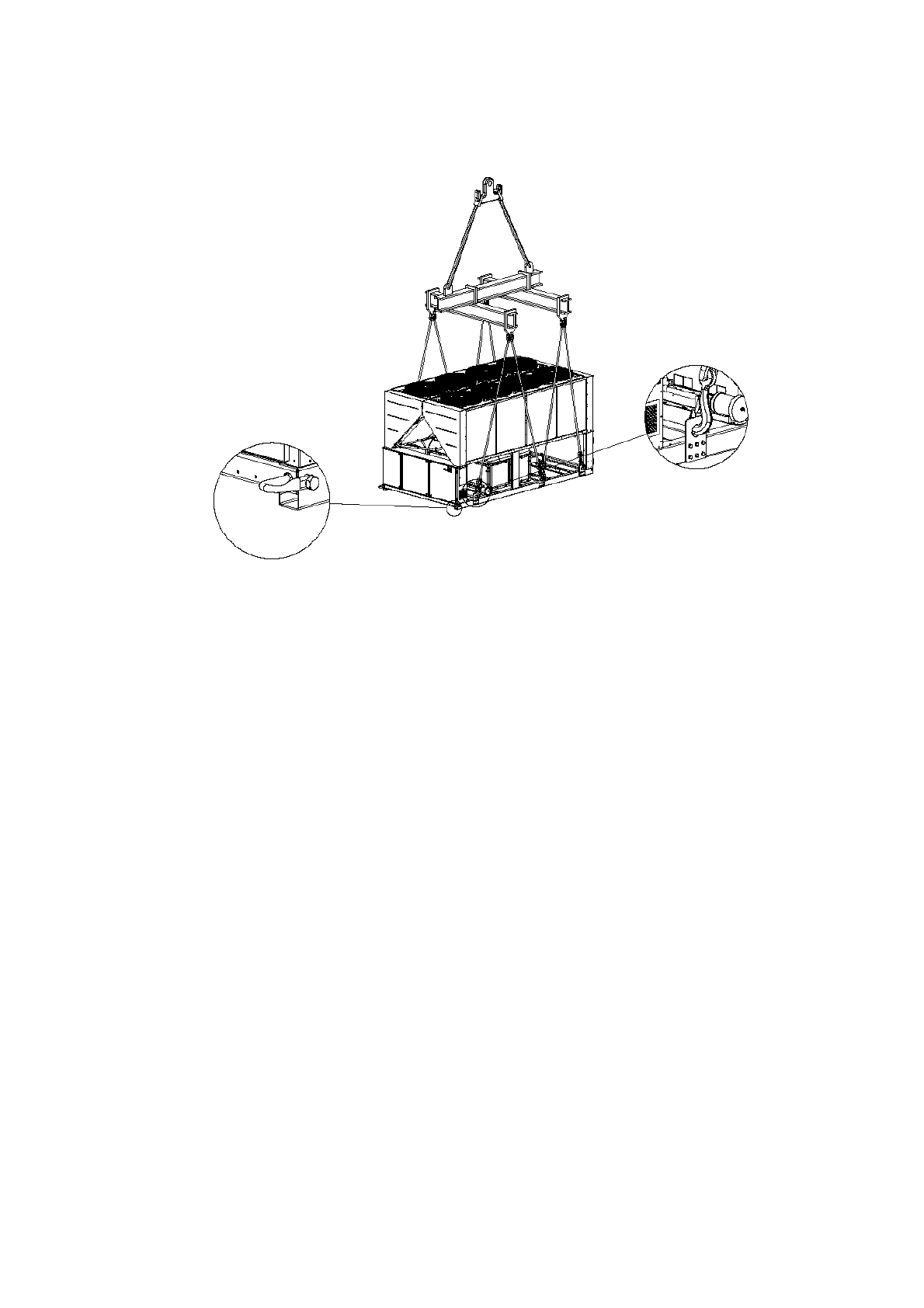

 Versione con 10-12 ventole

(Lo schema mostra solo la versione con otto ventole. Per le versioni con 10-12 ventole, la modalità di sollevamento è

identica)

In caso di installazione a terra, è necessario predisporre una base di
cemento  solida,  con  spessore  di  almeno  250  mm  e  larghezza
maggiore rispetto a quella dell'unità. La base deve essere in grado di
sostenere il peso dell'apparecchio.
Se l’unità viene installata in luoghi facilmente accessibili a persone e
animali, è consigliabile montare grate di protezione per le sezioni del
condensatore e del compressore.
Per garantire le prestazioni migliori nel luogo di installazione, seguire
le seguenti precauzioni e istruzioni:

−

Evitare il ricircolo del flusso d’aria.

−

Assicurarsi che non vi siano ostacoli che impediscano il corretto
flusso d’aria.

−

Assicurarsi  di  fornire  fondazioni  resistenti  e  solide  per  ridurre  il
rumore e le vibrazioni.

−

Evitare  di  installare  l’unità  in  ambienti  particolarmente  polverosi
per  ridurre  la  contaminazione  delle  batterie  condensanti  con  lo
sporco.

−

L’acqua nel sistema deve essere particolarmente pulita e tutte le
tracce  di  olio  e  ruggine  devono  essere  rimosse.  Un  filtro
dell’acqua meccanico deve essere installato sul tubo di ingresso
dell’unità.

Requisiti di spazio minimi
È  fondamentale  rispettare  le  distanze  minime  su  tutte  le  unità  per
garantire una ventilazione ottimale delle batterie condensanti.
Quando  si  decide  dove  posizionare  l’unità  e  per  garantire  un
adeguato flusso d’aria, considerare i seguenti fattori:

−

evitare il ricircolo di aria calda

−

evitare  alimentazione  di  aria  insufficiente  al  condensatore
raffreddato ad aria.

Entrambe  le  condizioni  possono  causare  un  aumento  della
pressione  di  condensa,  che  comporta  una  riduzione  dell’efficienza
energetica e della capacità refrigerante.
Ogni  lato  dell’unità  deve  essere  accessibile  per  l’esecuzione  di
operazioni  di  manutenzione  post-installazione.  La  figura  4  indica  i
requisiti di ingombro minimi.
Lo scarico verticale dell’aria non deve essere ostruito.
Se l'apparecchio è circondato da pareti o ostacoli di altezza uguale a
quella  dell'unità,  questa  deve  essere  installata  a  una  distanza  non
inferiore  a  (cfr.  Figure  4C  o  4D).  Se  l'altezza  degli  ostacoli  è
maggiore  di  quella  dell'unità,  questa  deve  essere  installata  a  una
distanza non inferiore a (cfr. Figure 4E o 4F).

Se l’unità viene installata senza osservare le distanze minime
consigliate per pareti e/o ostacoli verticali, potrebbe verificarsi una
combinazione di ricircolo di aria calda e/o alimentazione insufficiente
al condensatore raffreddato ad aria che può generare una riduzione
della capacità e dell’efficienza.
In ogni caso, il microprocessore consentirà all’unità di adattarsi alle
nuove operazioni di funzionamento fornendo la capacità massima
disponibile in determinate circostanze, anche se la distanza laterale
è inferiore a quanto consigliato, salvo se le condizioni operative
influiscano sulla sicurezza del personale o l’affidabilità dell’unità.
Quando due o più unità vengono posizionate l’una a fianco dell’altra,
si consiglia di rispettare una distanza di almeno (cfr. Figure 4G o 4H)
tra i banchi del condensatore.
Per ulteriori soluzioni, consultare un rappresentante del produttore.

Protezione sonora
Quando i livelli di emissione sonora richiedono un controllo speciale,
va fatta molta attenzione nell'isolare l’unità dalla sua base applicando
elementi antivibrazione nel modo appropriato (forniti come optional).
I  giunti  flessibili  devono  essere  installati  anche  sui  collegamenti
idraulici.

Tubi dell'acqua
I tubi devono essere progettati con il numero più basso possibile di
curve e di cambiamenti verticali di direzione. In questo modo i costi
di  installazione  si  riducono  notevolmente  e  le  prestazioni  del
sistema migliorano.
L'impianto idraulico deve avere:
1.  Montaggi  antivibrazione  per  ridurre  la  trasmissione  delle

vibrazioni alle strutture.

2.  Valvole isolanti per isolare l’unità dal sistema idraulico durante le

operazioni di assistenza.

3.  Un dispositivo di sfiato dell’aria manuale o automatico nel punto

più alto dell'impianto e un dispositivo di drenaggio nel punto più
basso.

4.  Né  l'evaporatore,  né  il  dispositivo  di  recupero  di  calore  devono

essere posizionati nel punto più alto del sistema.

5.  Un  dispositivo  adatto  che  possa  mantenere  il  sistema  idraulico

sotto pressione (vasca di espansione ecc.).

6.  Indicatori  di  pressione  e  temperatura  dell’acqua  che  assistano

l’operatore durante le operazioni di assistenza e manutenzione.
