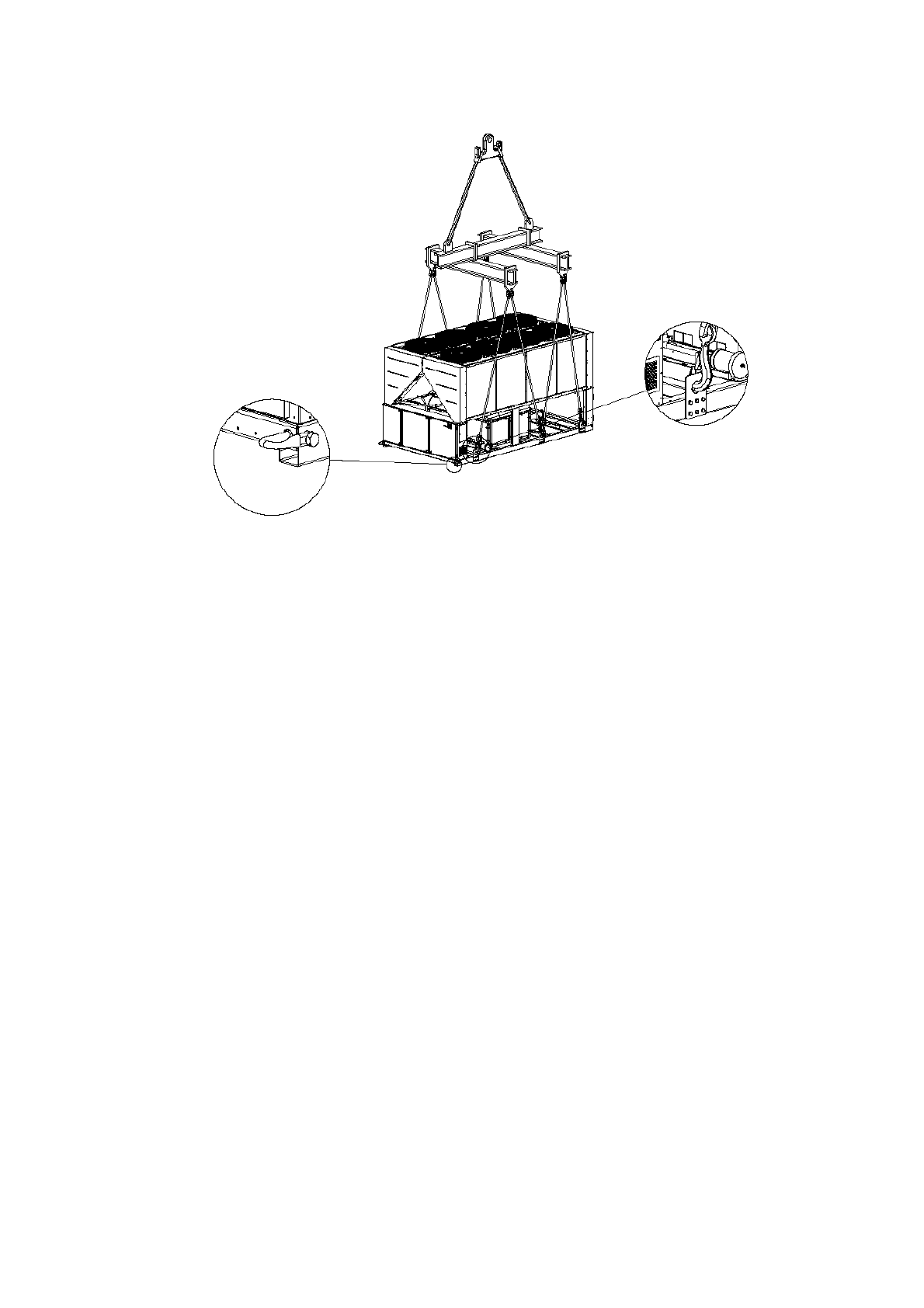

(Slika prikazuje le razli

č

ico z osmimi ventilatorji. Pri razli

č

ici z deset do dvanajst ventilatorji je na

č

in dvigovanja enak.)

Č

e  enoto  nameš

č

ate  na  tla,  morate  izdelati  trden  betonski

temelj, debel vsaj 250 mm in širši od enote. Ta temelj mora biti
dovolj trden, da nosi težo enote.

Č

e  je  enota  nameš

č

ena  nekje,  kjer  lahko  do  nje  neovirano

dostopajo  ljudje  in  živali,  je  priporo

č

ljivo,  da  na  obmo

č

jih

kondenzatorjev in kompresorjev namestite zaš

č

itne mreže.

Č

e  želite,  da  bo  enota  na  mestu,  kamor  ste  jo  namestili,  kar

najbolje  delovala,  morate  upoštevati  naslednje  previdnostne
ukrepe in navodila:

−

Pazite,  da  ne  bo  prihajalo  do  ponovnega  kroženja
hladilnega zraka.

−

Poskrbite, da pretoka zraka ne bo ni

č

 oviralo.

−

Izdelajte  mo

č

an  in  trden  temelj,  tako  da  bodo  hrup  in

tresljaji

č

im manjši.

−

V zelo prašnih okoljih enote ne nameš

č

ajte; na ta na

č

in se

bodo navitja kondenzatorjev manj umazala.

−

Voda  v  sistemu  mora  biti  zelo

č

ista;  odstraniti  morate  vse

sledi  olja  in  rje.  Na  dovodnih  ceveh  za  vodo  morate
namestiti mehanski filter za vodo.

Minimalne zahteve glede prostora
Na  vseh  enotah  je  klju

č

nega  pomena,  da  upoštevate

minimalne

razdalje

in

tako

poskrbite

za

optimalno

prezra

č

evanje navitij kondenzatorjev.

Pri  odlo

č

anju  o  tem,  kje  bo  stala  enota,  in  pri  zagotavljanju

pravilnega  pretoka  zraka  morate  upoštevati  naslednje
dejavnike:

−

poskrbite,  da  topel  zrak  ne  bo  imel  možnosti  ponovnega
kroženja,

−

poskrbite, da bo dotok zraka v zra

č

no hlajeni kondenzator

dovoljšen.

Č

e ta pogoja nista izpolnjena, se tlak kondenzacije lahko zviša,

s  tem  pa  se  zniža  energijska  u

č

inkovitost  in  zmogljivost

hlajenja.
Zaradi vzdrževalnih del po namestitvi mora biti enota dostopna
z vseh strani. Slika 4 prikazuje minimalni potrebni prostor.
Navpi

č

ni izpust zraka ne sme biti oviran.

Č

e  enoto  obkrožajo  stene  ali  ovire,  ki  so  enako  visoke  kot

enota,  jo  je treba  namestiti  na  razdalji, ki  ne  sme  biti  krajša  od
(glejte  sliko  4C  ali  4D).

Č

e  so  ovire  višje,  je  enoto  treba

namestiti na razdalji, ki ne sme biti krajša od (glejte sliko 4E ali
4F).

Č

e bi enoto namestili brez upoštevanja minimalnih razdalj do

sten in/ali navpi

č

nih ovir, bi lahko hkrati prišlo do ponovnega

kroženja toplega zraka in/ali nezadostnega dovoda zra

č

no

hlajenemu kondenzatorju, zato bi bili zmogljivost in
u

č

inkovitost manjši.

V vsakem primeru mikroprocesor poskrbi, da se enota
prilagodi novim delovnim pogojem in da je njena zmogljivost,
glede na kakršne koli pogoje, tudi

č

e je bo

č

na razdalja nižja od

priporo

č

ene, kar najve

č

ja – razen kadar bi delovni pogoji

vplivali na varnost osebja ali zanesljivost enote.

Č

e sta vzporedno nameš

č

eni dve enoti ali ve

č

, je priporo

č

ena

razdalja med shranjevalniki kondenzatorjev (glejte sliko 4G ali
4H).
O drugih rešitvah se posvetujte s predstavnikom proizvajalca.

Zvo

č

na zaš

č

ita

Č

e  je  treba  raven  zvoka  posebej  nadzorovati,  morate  z

elementi,  ki  prepre

č

ujejo  tresljaje  (in  ki  so  na  voljo  po  izbiri),

enoto  zelo  skrbno  lo

č

iti  od  podnožja.  Na  priklju

č

ke  za  vodo

morate prav tako namestiti gibljive spoje.

Cevi za vodo
Cevi  morajo  biti  na

č

rtovane  tako,  da  imajo  kar  najmanj  kolen

in  navpi

č

nih  sprememb  smeri.  Na  ta  na

č

in  se  stroški

namestitve precej znižajo, u

č

inkovitost sistema pa izboljša.

Sistem za vodo mora vsebovati:
1.  Montažne  elemente  za  zaš

č

ito  pred  tresljaji,  tako  da  se

število tresljajev struktur zmanjša.

2.  Lo

č

ilne  ventile,  ki  enoto med  servisom  lo

č

ujejo  od  sistema

za vodo.

3.  Napravo  za  ro

č

ni  ali  samodejni  izpust  zraka  na  najvišji

to

č

ki  sistema  in  napravo  za  odtekanje  na  najnižji  to

č

ki

sistema.

4.  Uparjevalnika  in  rekuperatorja  zraka  ne  smete  postaviti  na

najvišjo to

č

ko sistema.

5.  Primerno napravo, ki lahko vzdržuje tlak v sistemu za vodo

(ekspanzijsko posodo in podobno).

6.  Kazalnike  temperature  vode  in  tlaka,  s  katerimi  si

upravljavec pomaga med servisom in vzdrževanjem.

Slika 4 – Minimalni zahtevani odmik
