 Nederlands |

81

Bosch Power Tools

1 609 92A 0XH | (12.12.14)

Toegestane werkstukmaten
Maximale

 werkstukmaten:

Minimale

 werkstukmaten (= alle werkstukken die met de

meegeleverde lijmklem

17

 links of rechts van het zaagblad

kunnen worden vastgespannen):
170 x 45 mm (lengte x breedte)

Max. zaagdiepte

(0 °/0 °): 89 mm

Inlegplaten vervangen (zie afbeelding L)

De rode inlegplaten

7

 kunnen na langdurig gebruik van het

elektrische gereedschap verslijten.

Vervang defecte inlegplaten.

– Zet het elektrische gereedschap in de werkstand.
– Draai  de  schroeven

42

 met de meegeleverde kruiskop-

schroevendraaier uit en verwijder de oude inlegplaten.

– Leg de nieuwe rechter inlegplaat in.

– Draai de inlegplaat met de schroeven

42

 zo ver mogelijk

naar rechts vast, zodat het zaagblad over de hele lengte
van de mogelijke afkortbeweging niet met de inlegplaat in
aanraking komt.

– Herhaal deze stappen voor de nieuwe linker inlegplaat.

Zagen

Kapzagen

– Span het werkstuk overeenkomstig de afmetingen vast.
– Stel de gewenste horizontale en/of verticale verstekhoek

in.

– Schakel het elektrische gereedschap in.
– Druk  op  de  hendel

1

 en beweeg de gereedschaparm met

de handgreep

2

 langzaam omlaag.

– Zaag het werkstuk met een gelijkmatige voorwaartse be-

weging door.

– Schakel het elektrische gereedschap uit en wacht tot het

zaagblad volledig tot stilstand is gekomen.

– Beweeg de gereedschaparm langzaam omhoog.

Speciale werkstukken

Zet vooral gebogen of ronde werkstukken voor het zagen
goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn
mag geen spleet tussen werkstuk, aanslagrail en zaagtafel
ontstaan.

Maak indien nodig speciale houders.

Profielplinten (vloer- of plafondplinten) bewerken

Profielplinten kunt u op twee verschillende manieren bewerken:

– tegen de aanslagrail geplaatst,
– plat op de zaagtafel liggend.

Probeer de ingestelde verstekhoek altijd eerst uit op een stuk
afvalhout.

Vloerplinten

De volgende tabel bevat aanwijzingen voor het bewerken van vloerplinten.

Verstekhoek

Hoogte x breedte

[mm]

Horizontaal

Verticaal

Bij max.

hoogte

Bij max.
breedte

0 °

0 °

89 x 89

60 x 130

45 °

0 °

89 x 59

57 x 89

0 °

45 °

58 x 85

38 x 120

45 °

45 °

38 x 76

38 x 76

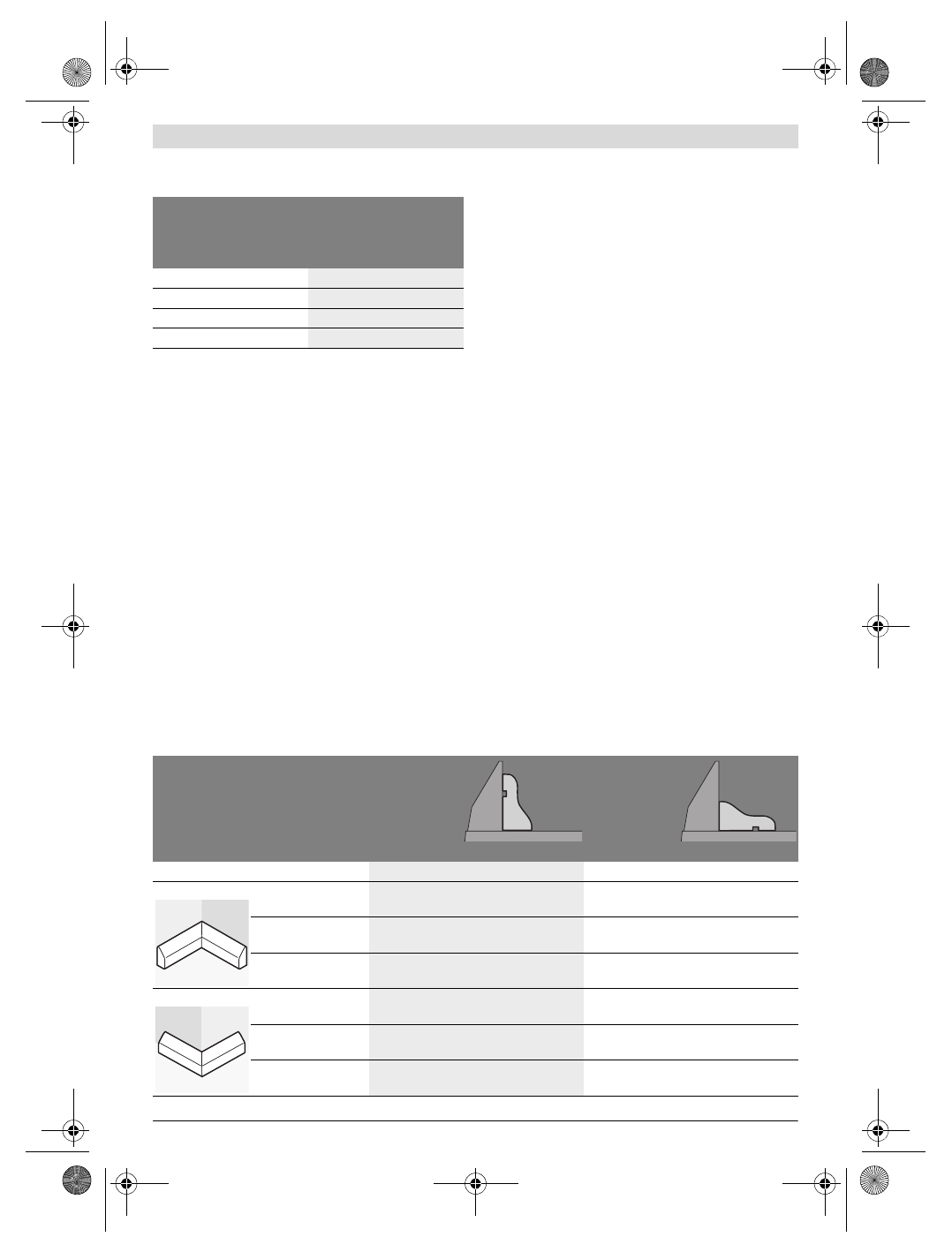

Instellingen

Tegen
aanslagrail
geplaatst

Plat op de
zaagtafel
liggend

Verticale verstekhoek

0 °

45 °

Vloerplint

Linkerzijde

Rechterzijde

Linkerzijde

Rechterzijde

Binnenkant

Horizontale
verstekhoek

45 ° Links

45 °  Rechts

0 °

0 °

Positionering
van het werkstuk

Onderkant op

zaagtafel

Onderkant op

zaagtafel

Bovenkant tegen

aanslagrail

Onderkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... links van

zaagsnede

... rechts van

zaagsnede

... links van

zaagsnede

... links van

zaagsnede

Buitenkant

Horizontale verstek-
hoek

45 ° Rechts

45 ° Links

0 °

0 °

Positionering
van het werkstuk

Onderkant op

zaagtafel

Onderkant op

zaagtafel

Onderkant tegen

aanslagrail

Bovenkant tegen

aanslagrail

Gereed werkstuk
bevindt zich ...

... rechts van

zaagsnede

... links van

zaagsnede

... rechts van

zaagsnede

... rechts van

zaagsnede
