Deckenleisten (nach US-Standard)

Grundeinstellungen prüfen und einstellen



Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-
sivem Gebrauch die Grundeinstellungen des Elektrowerk-
zeugs überprüfen und gegebenenfalls einstellen.
Dazu benötigen Sie Erfahrung und entsprechendes Spezial-
werkzeug.
Eine Bosch-Kundendienststelle führt diese Arbeit schnell und
zuverlässig aus.

Winkelanzeiger (horizontal) ausrichten (siehe Bild N)

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch

6

 bis zur Einkerbung

11

 für 0 °.

Der Hebel

9

 muss spürbar in die Einkerbung einrasten.

Überprüfen:

Der Winkelanzeiger

10

 muss in einer Linie mit der 0 °-Marke

der Skala

12

 sein.

Einstellen:

– Lösen Sie die Schraube

43

 mit dem mitgelieferten Kreuz-

schlitzschraubendreher und richten Sie den Winkelanzei-
ger entlang der 0 °-Marke aus.

– Ziehen Sie die Schraube wieder fest.

Winkelanzeiger (vertikal) ausrichten (siehe Bild O)

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch

6

 bis zur Einkerbung

11

 für 0 °.

Der Hebel

9

 muss spürbar in die Einkerbung einrasten.

– Schwenken Sie den Werkzeugarm, bis er auf der Anschlag-

schraube

27

 für 0 °-Gehrungswinkel aufliegt, und ziehen

Sie den Spanngriff

19

 wieder fest.

Überprüfen:

Der Winkelanzeiger

41

 muss in einer Linie mit der 0 °-Marke

der Skala

44

 sein.

Einstellen:

– Lösen Sie die Schraube

45

 mit dem mitgelieferten Kreuz-

schlitzschraubendreher und richten Sie den Winkelanzei-
ger entlang der 0 °-Marke aus.

– Ziehen Sie die Schraube wieder fest.
– Überprüfen Sie danach zur Sicherheit, ob die getroffene

Einstellung auch für die 45 °-Marke richtig ist.

Anschlagschiene ausrichten

– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Drehen Sie den Sägetisch

6

 bis zur Einkerbung

11

 für 0 °.

Der Hebel

9

 muss spürbar in die Einkerbung einrasten.

Überprüfen:

 (siehe Bild P1)

– Stellen Sie eine Winkellehre auf 90 ° ein und legen Sie sie

bündig mit dem Sägeblatt

36

 zwischen Anschlagschiene

5

und Sägeblatt auf den Sägetisch

6

.

Der Schenkel der Winkellehre muss mit der Anschlagschiene
auf der ganzen Länge bündig sein.

Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie die Standard-
Gehrungswinkel 31,6° (horizontal) und 33,9° (vertikal) einstellen.

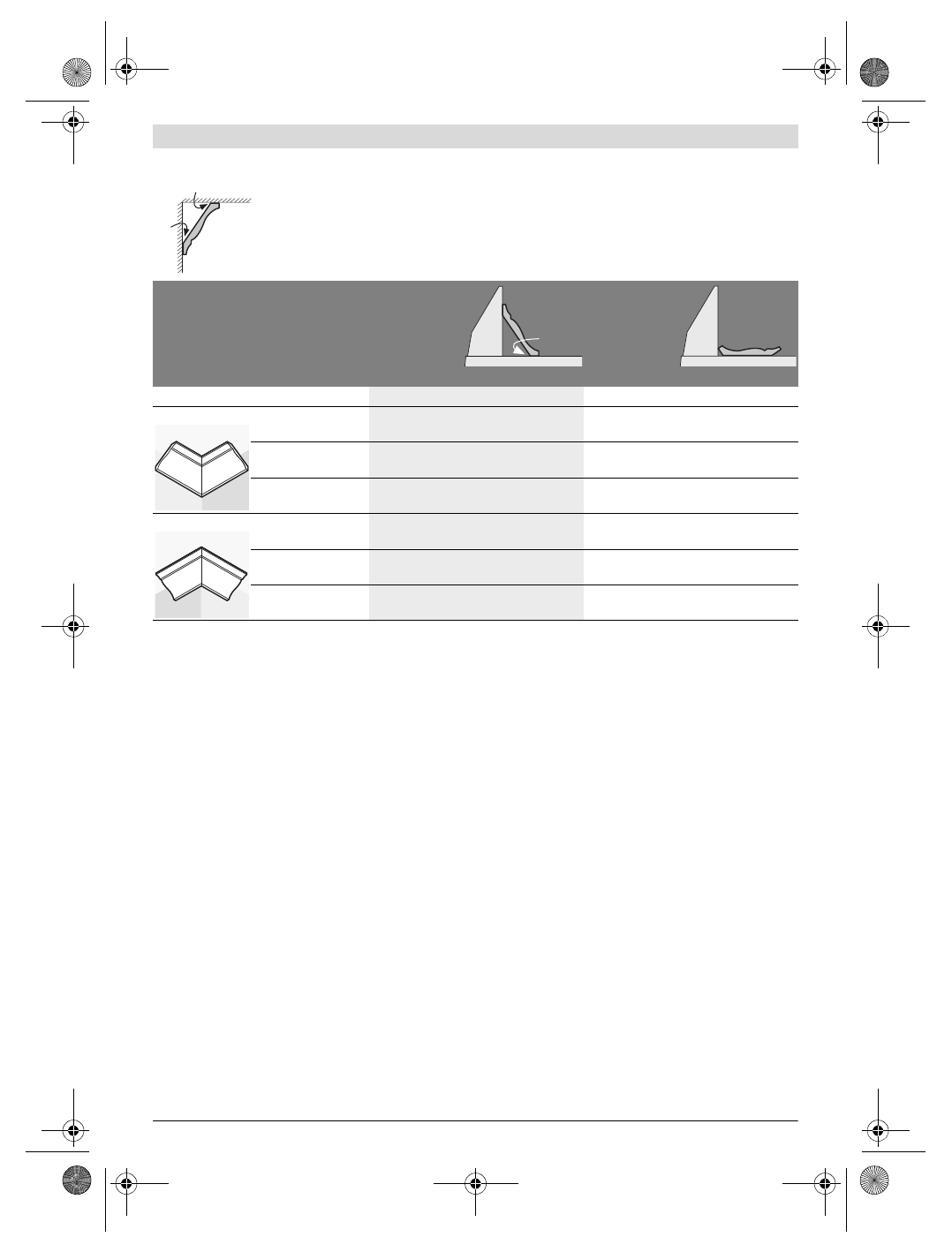

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.

Einstellungen

gegen die
Anschlag-
schiene
angestellt

flach liegend
auf dem
Sägetisch

vertikaler Gehrungswinkel

0 °

33,9 °

Deckenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler
Gehrungswinkel

45 ° rechts

45 ° links

31,6 ° rechts

31,6 ° links

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt ... links vom Schnitt ... links vom Schnitt

Außenkante

horizontaler
Gehrungswinkel

45 ° links

45 ° rechts

31,6 ° links

31,6 ° rechts

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt

52°

38°

52°
