 | Polski

1 609 92A 0XH | (12.12.14)

Bosch Power Tools



Trzymać dłonie z dala od obszaru pracy piły podczas
gdy jest ona włączona.

Zetknięcie się z obracającą się tar-

czą piły oznacza niebezpieczeństwo zranienia.



Przed przyłożeniem elektronarzędzia do przedmiotu
obrabianego należy je uruchomić.

W przeciwnym wy-

padku tarcza pilarska może zakleszczyć się w przedmiocie
obrabianym i spowodować odrzut.



Nie wolno w żadnym wypadku stawać na elektronarzę-
dzie.

 W przypadku przewrócenia się elektronarzędzia lub

niezamierzonego kontaktu z tarczą pilarską może dojść do
poważnych obrażeń.



Należy zabezpieczyć obrabiany przedmiot.

Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub
imadle jest bezpieczniejsze niż trzymanie go w ręku.

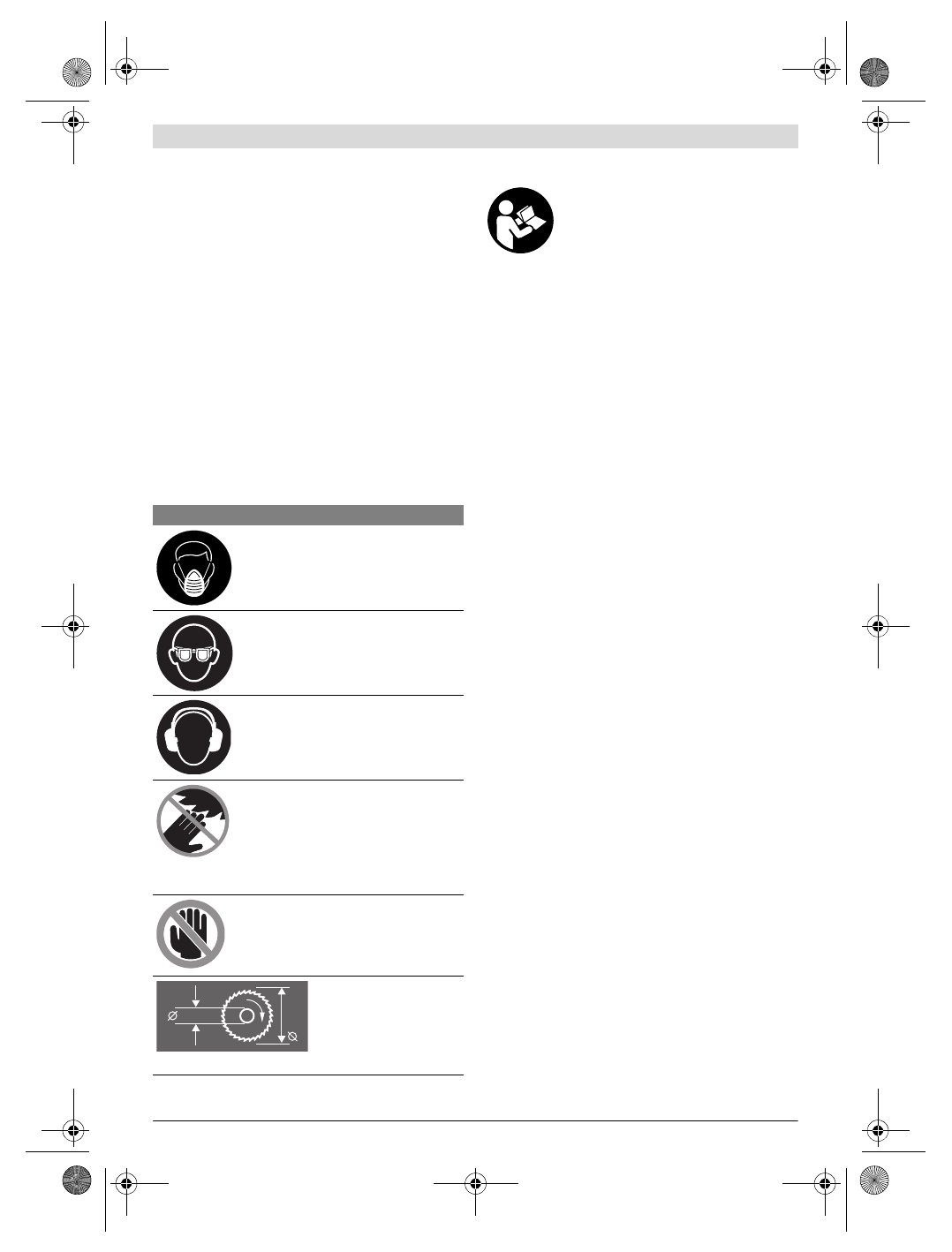

Symbole

Następujące symbole mogą być ważne podczas użytkowania
elektronarzędzia. Proszę zapamiętać te symbole i ich znacze-
nia. Właściwa interpretacja symboli ułatwi użytkownikowi
lepsze i bezpieczniejsze użytkowanie urządzenia.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-
dem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym wykonywania wzdłużnych i poprzecznych cięć po linii
prostej. Możliwe są przy tym poziome kąty uciosu od – 47 ° do
+47 °, jak również pionowe od –2 ° do 47 °.
Moc elektronarzędzia dostosowana jest do cięcia zarówno
miękkiego jak i twardego drewna, płyt wiórowych i płyt pil-
śniowych, jak również aluminium i tworzyw sztucznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.

1

Dźwignia do odblokowania głowicy narzędzia

2

Uchwyt

3

Włącznik/wyłącznik

4

Osłona wahliwa (dolna)

5

Ogranicznik cięcia

6

Stół pilarski

7

Podkładka

8

Gałka nastawcza dla dowolnych kątów uciosu (poziom)

9

Dźwignia wstępnego ustawiania kątów uciosu (poziom)

10

Wskaźnik kąta cięcia (poziom)

11

Nacięcia dla standardowych kątów uciosu

12

Skala dla kątów uciosu (poziom)

13

Otwory montażu

14

Otwory ścisku stolarskiego

15

Zagłębienia

16

Otwory dla pałąka przedłużającego

17

Ścisk stolarski

18

Wkręt zderzakowy dla kąta uciosu 45 ° (pionowo)

19

Uchwyt mocujący dla dowolnych kątów uciosu (pion)

20

Rolka ślizgowa

21

Worek na pył

22

Osłona

23

Uchwyt transportowy

24

Zabezpieczenie transportowe

25

Wyrzut wiórów

26

Pałąk zabezpieczenia przed wywróceniem się

27

Wkręt zderzakowy dla kąta uciosu 0 ° (pionowo)

28

Klucz imbusowy (6 mm)/Wkrętak krzyżowy

29

Śruba z gniazdem 6-kt (6 mm) szyny oporowej

30

Otwory na pałąk stabilizujący

31

Śruba mocująca pałąk stabilizujący

32

Śruba z wgłębieniem krzyżowym

33

Blokada wrzeciona

Symbol

Znaczenie



Należy stosować maskę
przeciwpyłową.



Należy stosować okula-
ry ochronne.



Należy stosować środki
ochrony słuchu.

Wpływ

hałasu może spowodo-
wać utratę słuchu.



Trzymać dłonie z dala
od obszaru pracy piły
podczas gdy jest ona
włączona.

Zetknięcie się

z obracającą się tarczą pi-
ły oznacza niebezpie-
czeństwo zranienia.



Niebezpieczna strefa!
W miarę możliwości nie
zbliżać do tej strefy rąk,
palców czy ramion.

Należy zwrócić uwagę na wy-
miary tarczy pilarskiej. Śred-
nica otworu musi pasować
bez luzu do wrzeciona. Nie
należy stosować adapterów,
złączek lub zwężek.

254 mm

30 mm
