Liteaux de plafond (conformément au standard des Etats-Unis)

Contrôle et réglage des réglages de base



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.

Afin d’obtenir des coupes précises, les réglages de base
doivent être contrôlés et, le cas échéant, réglés après une uti-
lisation intensive de l’outil électroportatif.
Pour ce faire, il faut de l’expérience et les outils spéciaux ap-
propriés.

Un atelier de Service Après-Vente Bosch autorisé effectue ce
travail rapidement et de façon fiable.

Réglage de l’indicateur d’angle (horizontal)
(voir figure N)

– Mettez l’outil électroportatif dans la position de travail.
– Tournez la table

6

 jusqu’à l’encoche

11

 pour 0 °. Le levier

9

doit s’encliqueter de manière perceptible dans l’encoche.

Contrôle :

L’indicateur d’angle

10

 doit se trouver sur la même ligne que

la marque 0 ° de la graduation

12

.

Réglage :

– Desserrez la vis

43

 à l’aide du tournevis en croix fourni et

orientez l’indicateur d’angle le long de la marque 0 °.

– Resserrez la vis.

Ajustage de l’indicateur d’angle (vertical) (voir figure O)

– Mettez l’outil électroportatif dans la position de travail.
– Tournez la table

6

 jusqu’à l’encoche

11

 pour 0 °. Le levier

9

doit s’encliqueter de manière perceptible dans l’encoche.

– Faites pivoter le bras de l’outil jusqu’à ce qu’il repose sur la

vis de butée

27

 pour des angles d’onglet de 0 ° et resserrez

la poignée

19

.

Contrôle :

L’indicateur d’angle

41

 doit se trouver sur la même ligne que

la marque 0 ° de la graduation

44

.

Réglage :

– Desserrez la vis

45

 à l’aide du tournevis en croix fourni et

orientez l’indicateur d’angle le long de la marque 0 °.

– Resserrez la vis.
– Pour des raisons de sécurité, contrôlez ensuite si le réglage

effectué vaut également pour la marque de 45 °.

Ajustage de la butée

– Mettez l’outil électroportatif dans la position de transport.
– Tournez la table

6

 jusqu’à l’encoche

11

 pour 0 °. Le levier

9

doit s’encliqueter de manière perceptible dans l’encoche.

Contrôle :

 (voir figure P1)

– Mettez un gabarit d’angle sur 90 ° et positionnez-le au ras

de la lame de scie

36

 entre la butée

5

 et la lame de scie sur

la table de sciage

6

.

La colonne du gabarit d’angle doit affleurer la butée sur toute
la longueur.

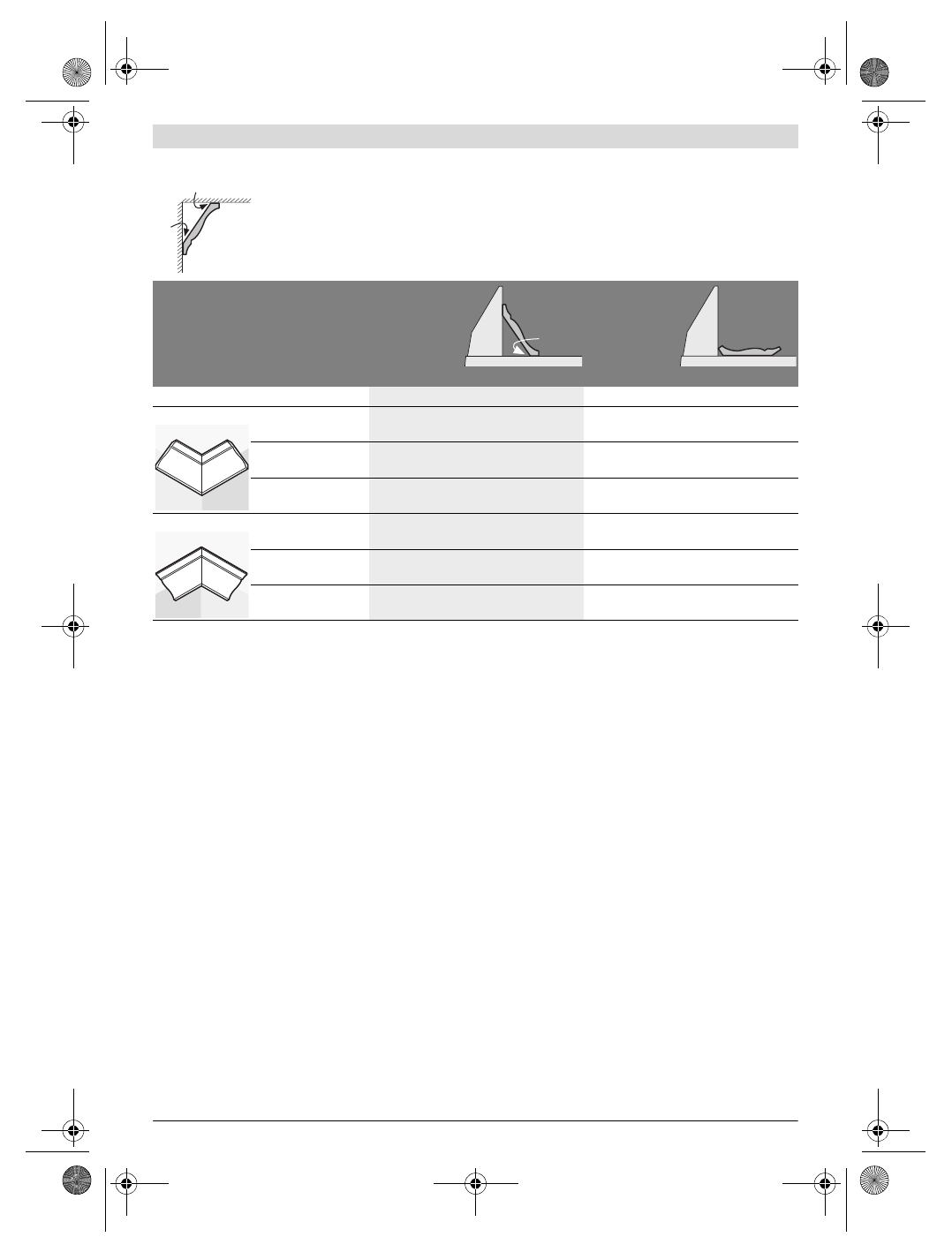

Si vous voulez travailler des liteaux de plafond placés à plats sur la table de sciage, il est nécessaire de ré-
gler les angles d’onglet standard de 31,6° (horizontal) et 33,9° (vertical).
Le tableau suivant contient des indications pour travailler des liteaux de plafond.

Réglages

positionnés
contre la
butée

placés à plat
sur la table de
sciage

coupes biaises sur le plan vertical

0 °

33,9 °

Liteau de plafond

côté gauche

côté droit

côté gauche

côté droit

Bord intérieur

Angle d’onglet
horizontal

45 ° à droite

45 ° à gauche

31,6 ° à droite

31,6 ° à gauche

Positionnement de la
pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

Bord inférieur sur la

butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

Bord extérieur

Angle d’onglet
horizontal

45 ° à gauche

45 ° à droite

31,6 ° à gauche

31,6 ° à droite

Positionnement de la
pièce à travailler

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord inférieur sur la

butée

Bord supérieur sur

la butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté droit de

la coupe

52°

38°

52°
