Zulässige Werkstückmaße
Maximale

 Werkstücke:

Minimale

 Werkstücke (= alle Werkstücke, die mit der mitge-

lieferten Schraubzwinge

17

 links oder rechts vom Sägeblatt

festgespannt werden können): 170 x 45 mm (Länge x Breite)

max. Schnitttiefe

(0 °/0 °): 89 mm

Einlegeplatten auswechseln (siehe Bild L)

Die roten Einlegeplatten

7

 können nach längerem Gebrauch

des Elektrowerkzeugs verschleißen.

Wechseln Sie defekte Einlegeplatten aus.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie die Schrauben

42

 mit dem mitgelieferten

Kreuzschlitzschraubendreher heraus und entnehmen Sie
die alten Einlegeplatten.

– Legen Sie die neue rechte Einlegeplatte ein.
– Schrauben Sie die Einlegeplatte mit den Schrauben

42

möglichst weit rechts an, sodass auf der ganzen Länge der

möglichen Zugbewegung das Sägeblatt nicht mit der Einle-
geplatte in Berührung kommt.

– Wiederholen Sie die Arbeitsschritte analog für die neue

linke Einlegeplatte.

Sägen

Kappsägen

– Spannen Sie das Werkstück entsprechend den Abmes-

sungen fest.

– Stellen Sie den gewünschten horizontalen und/oder verti-

kalen Gehrungswinkel ein.

– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel

1

 und führen Sie den Werkzeug-

arm mit dem Handgriff

2

 langsam nach unten.

– Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Führen Sie den Werkzeugarm langsam nach oben.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anfertigen.

Profilleisten (Boden- oder Deckenleisten) bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bear-
beiten:
– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.

Probieren Sie den eingestellten Gehrungswinkel immer
zuerst an einem Abfallholz aus.

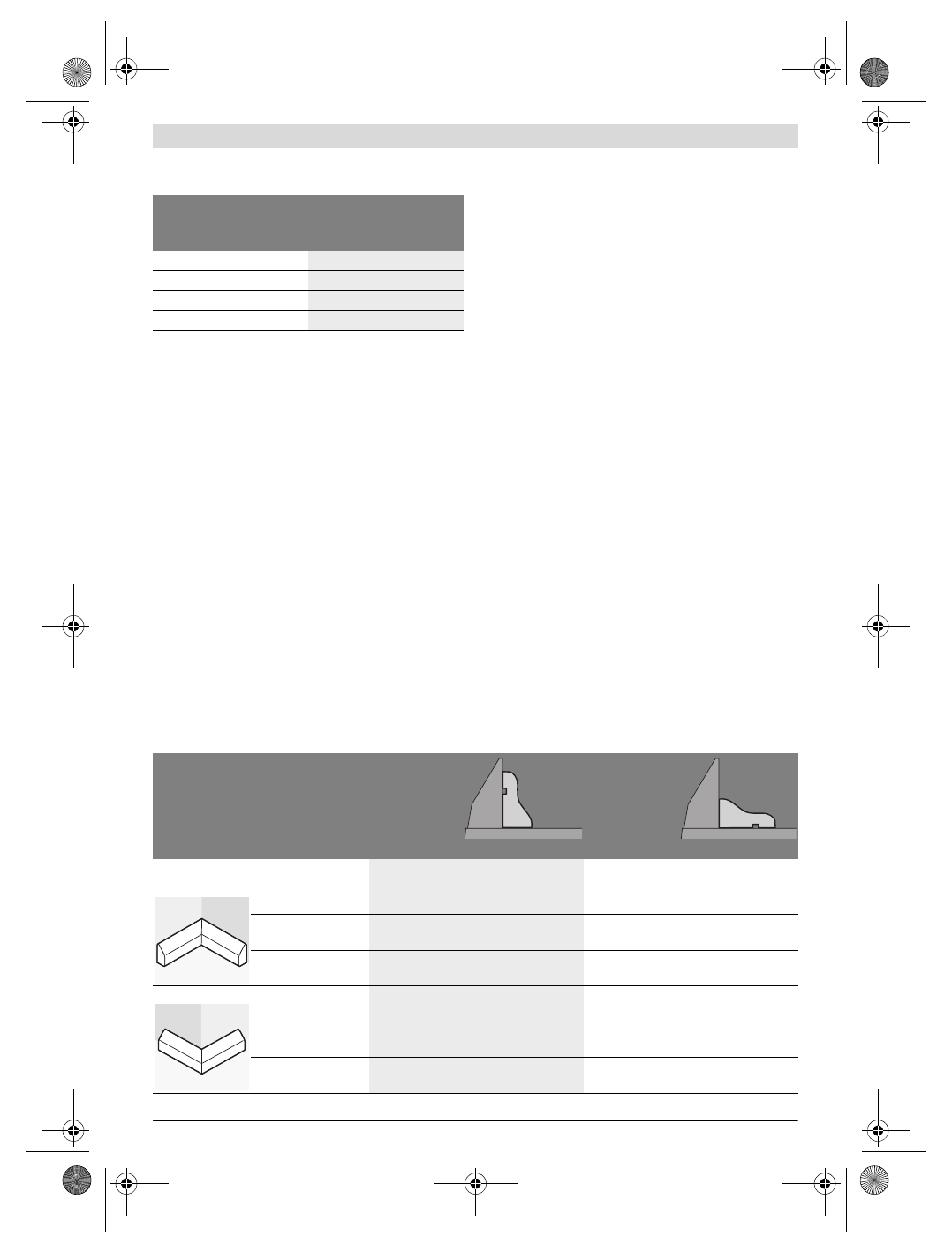

Bodenleisten

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Bodenleisten.

Gehrungswinkel

Höhe x Breite [mm]

horizontal

vertikal

bei max.

Höhe

bei max.

Breite

0 °

0 °

89 x 89

60 x 130

45 °

0 °

89 x 59

57 x 89

0 °

45 °

58 x 85

38 x 120

45 °

45 °

38 x 76

38 x 76

Einstellungen

gegen die
Anschlag-
schiene
angestellt

flach liegend
auf dem
Sägetisch

vertikaler Gehrungswinkel

0 °

45 °

Bodenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler
Gehrungswinkel

45 ° links

45 °  rechts

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Oberkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... links vom Schnitt

... rechts vom

Schnitt

... links vom Schnitt ... links vom Schnitt

Außenkante

horizontaler
Gehrungswinkel

45 ° rechts

45 ° links

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt
