ного диску.

Усуньте причину заклинення пиляльного

диска, перш ніж знову вмикати електроприлад.



Ніколи не відходьте від робочого інструменту, поки
він повністю не зупиниться.

Робочий інструмент, що

ще рухається по інерції, може спричиняти тілесні
ушкодження.



Не підставляйте руки в зону розпилювання при
працюючому електроінструменті.

Доторкання до

пиляльного диска несе в собі небезпеку поранення.



Підводьте пиляльний диск до оброблюваної
заготовки лише в увімкнутому стані.

 В противному

разі, якщо пиляльний диск заклиниться в
оброблюваній деталі, він може сіпнутися.



Ніколи не ставайте на електроприлад.

 Якщо

електроприлад перевернеться або Ви ненавмисно
доторкнетесь торкнетеся пиляльного диска, можливі
серйозні травми.



Закріплюйте оброблюваний матеріал.

За допомогою

затискного пристрою або лещат оброблюваний матеріал
фіксується надійніше ніж при триманні його в руці.

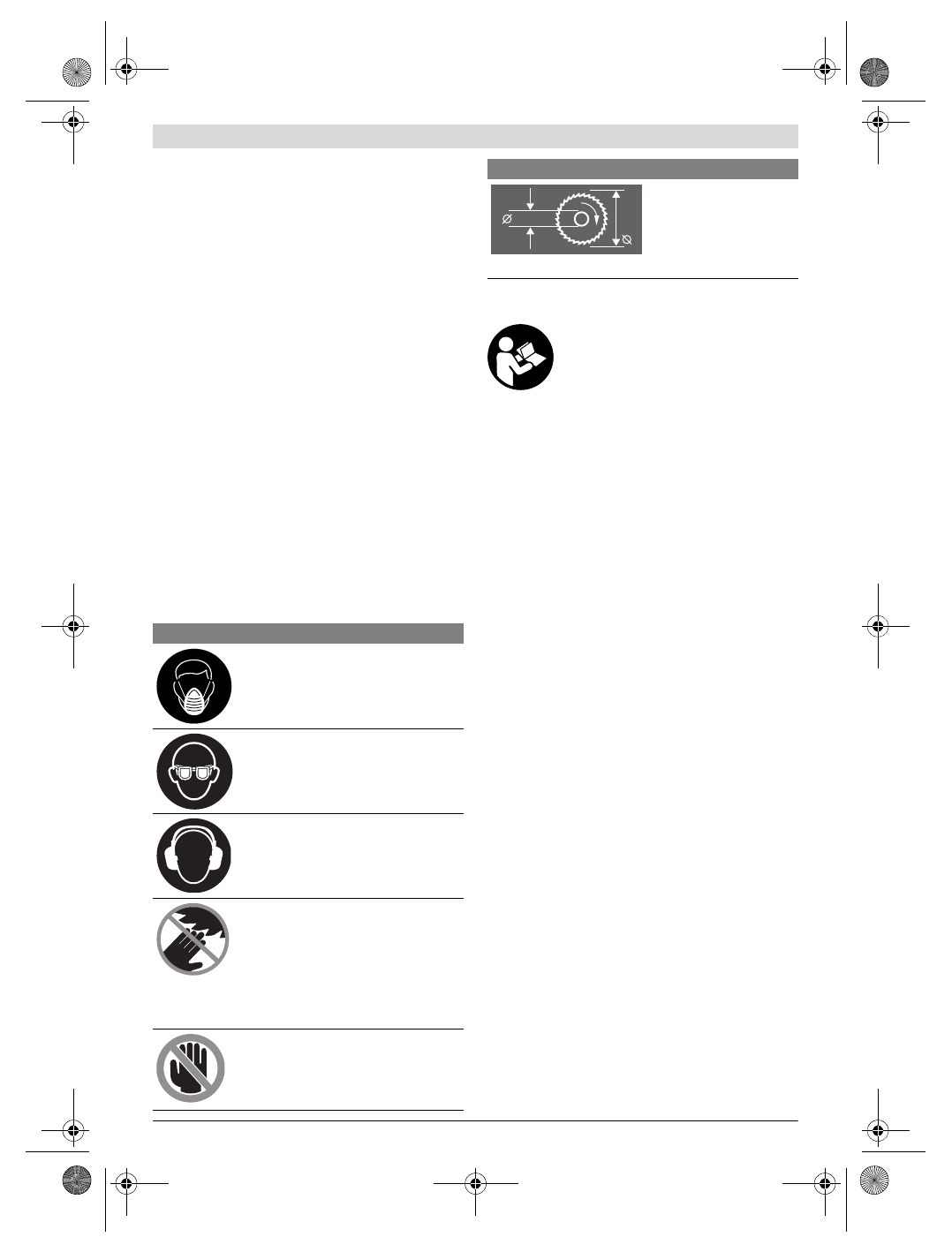

Символи

Нижчеподані символи можуть знадобиться Вам при
користуванні Вашим електроприладом. Будь ласка,
запам’ятайте ці символи та їх значення. Правильне
розуміння символів допоможе Вам правильно та
небезпечно користуватися електроприладом.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроприлад призначений для стаціонарного
прямолінійного поздовжнього і поперечного
розпилювання. При цьому можливі горизонтальні кути
розпилювання від  – 47 °  до  +47 °  і вертикальні кути
розпилювання від –2 ° до 47 °.
За своєю потужністю електроприлад розрахований на
розпилювання твердих і м’яких порід деревини,
деревностружкових і деревноволокнистих плит, а також
алюмінію та пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Важіль для відпускання кронштейна робочого
інструмента

2

Рукоятка

3

Вимикач

4

Маятниковий захисний кожух

5

Упорна шина

6

Стіл

7

Вставний щиток

8

Ручка фіксації для вільного настроювання кута
розпилювання (горизонтального)

9

Важіль для попереднього настроювання кута
розпилювання (горизонтального)

10

Індикатор кута (горизонтального)

11

Насічки для стандартних кутів розпилювання

12

Шкала для настроювання кута розпилювання
(горизонтального)

13

Монтажні отвори

14

Отвори під струбцину

15

Заглибини для рук

16

Отвори під подовжувальну дужку

17

Струбцина

18

Упорний гвинт для кута різання 45 ° (вертикального)

19

Затискна рукоятка для вільного встановлення кута
розпилювання (вертикального)

20

Ковзний ролик

Символ

Значення



Вдягайте пилозахисну
маску.



Вдягайте захисні
окуляри!



Вдягайте навушники.

Шум може пошкодити
слух.



Не підставляйте руки в
зону розпилювання
при працюючому
електроінструменті.

Доторкання до
пиляльного диска несе в
собі небезпеку
поранення.



Небезпечна зона! За
можливістю не
підставляйте в неї
руки та пальці.

Зважайте на розміри
пиляльного диска. Діаметр
отвору повинен пасувати
до шпинделя без проміж-
ку. Не використовуйте
перехідники або адаптери.

Символ

Значення

254 mm

30 mm
