Įstatomųjų plokštelių keitimas (žr. pav. L)

Raudonos įstatomosios plokštelės

7

 po ilgesnio prietaiso nau-

dojimo susidėvi.

Pažeistas įstatomąsias plokšteles būtinai pakeiskite.

– Elektrinį įrankį nustatykite į darbinę padėtį.
– Kartu su prietaisu tiekiamu kryžminiu atsuktuvu išsukite

varžtus

42

 ir išimkite senas įstatomąsias plokšteles.

– Įstatykite naują dešinę įstatomąją plokštelę.
– Prisukite įstatomąją plokštelę varžtais

42

 kaip galima deši-

niau, kad per visą galimų traukiamųjų judesių ilgį pjūklo dis-
kas prie įstatomosios plokštelės neprisiliestų.

– Tokius  pačius  veiksmus  atlikite, kad pakeistumėte kairę

įstatomąją plokštelę.

Pjovimas

Skersavimas

– Suveržkite ruošinį atitinkamai pagal matmenis.
– Nustatykite norimą įstrižo pjūvio kampą horizontalioje

ir/arba vertikalioje plokštumoje.

– Prietaisą  įjunkite.
– Spauskite svirtelę

1

 ir lėtai lenkite rankena

2

 prietaiso

svertą žemyn.

– Pjaukite ruošinį tolygia pastūma.
– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiš-

kai sustos.

– Lėtai kelkite prietaiso svertą aukštyn.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite la-
bai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti
jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo.

Jei reikia, galite naudoti specialius laikiklius.

Profiliuotų lentjuosčių (grindų arba lubų lentjuosčių) apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais bū-
dais:

– atrėmus  į  atraminį  bėgelį,
– paguldžius ant pjovimo stalo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą ant nebe-
tinkamo medienos gabaliuko.

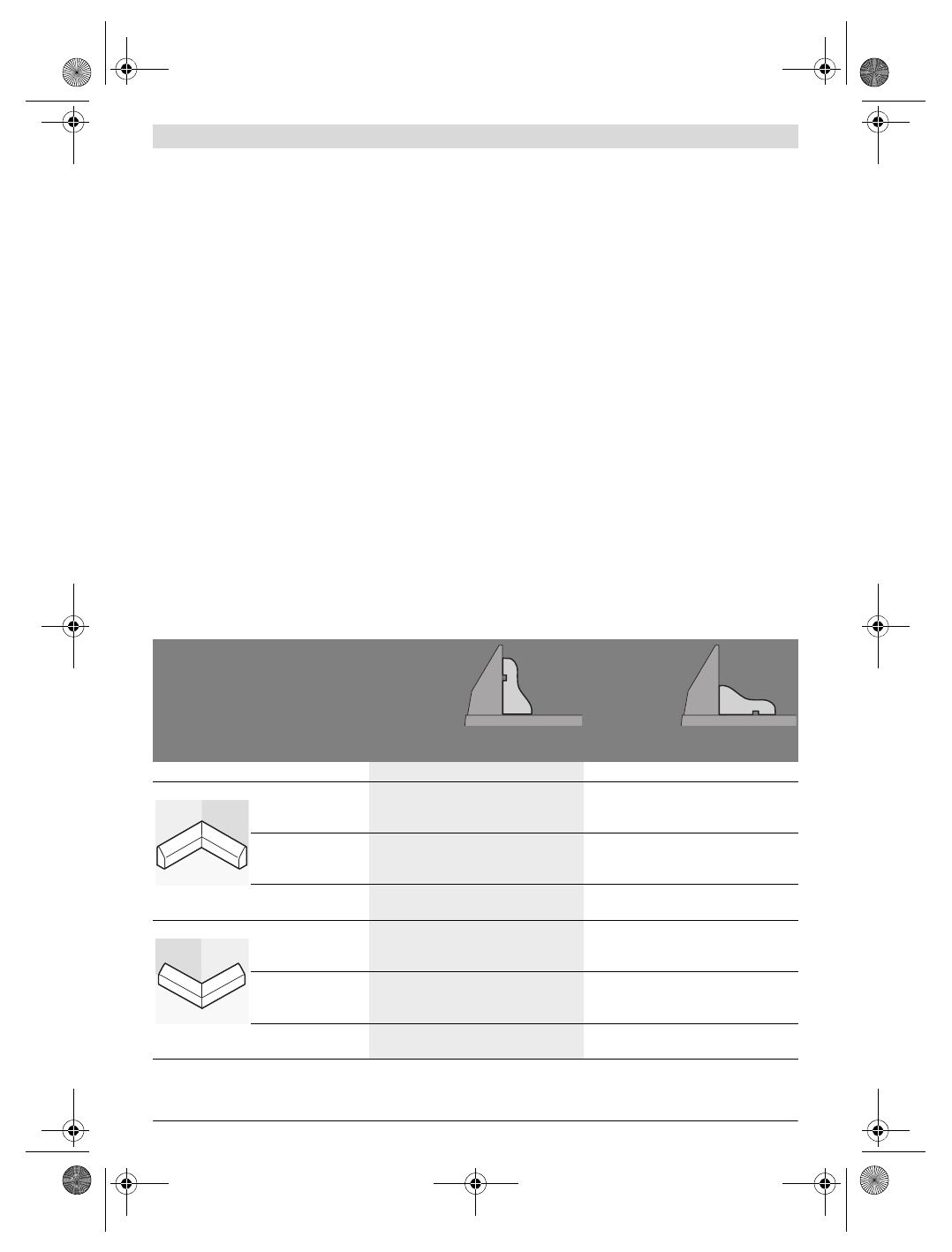

Profiliuotos grindjuostės

Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti profiliuotas grindjuostes.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Įstrižo pjūvio kampas vertikalioje
plokštumoje

0 °

45 °

Profiliuota grindjuostė

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio
kampas horizontalio-
je plokštumoje

45 ° kairėje

45 °  dešinėje

0 °

0 °

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Gatavas
ruošinys yra ...

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

Išorinis kraštas

Įstrižo pjūvio
kampas horizontalio-
je plokštumoje

45 ° dešinėje

45 ° kairėje

0 °

0 °

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas
ruošinys yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio dešinėje
