 Srpski |

263

Bosch Power Tools

1 609 92A 0XH | (12.12.14)

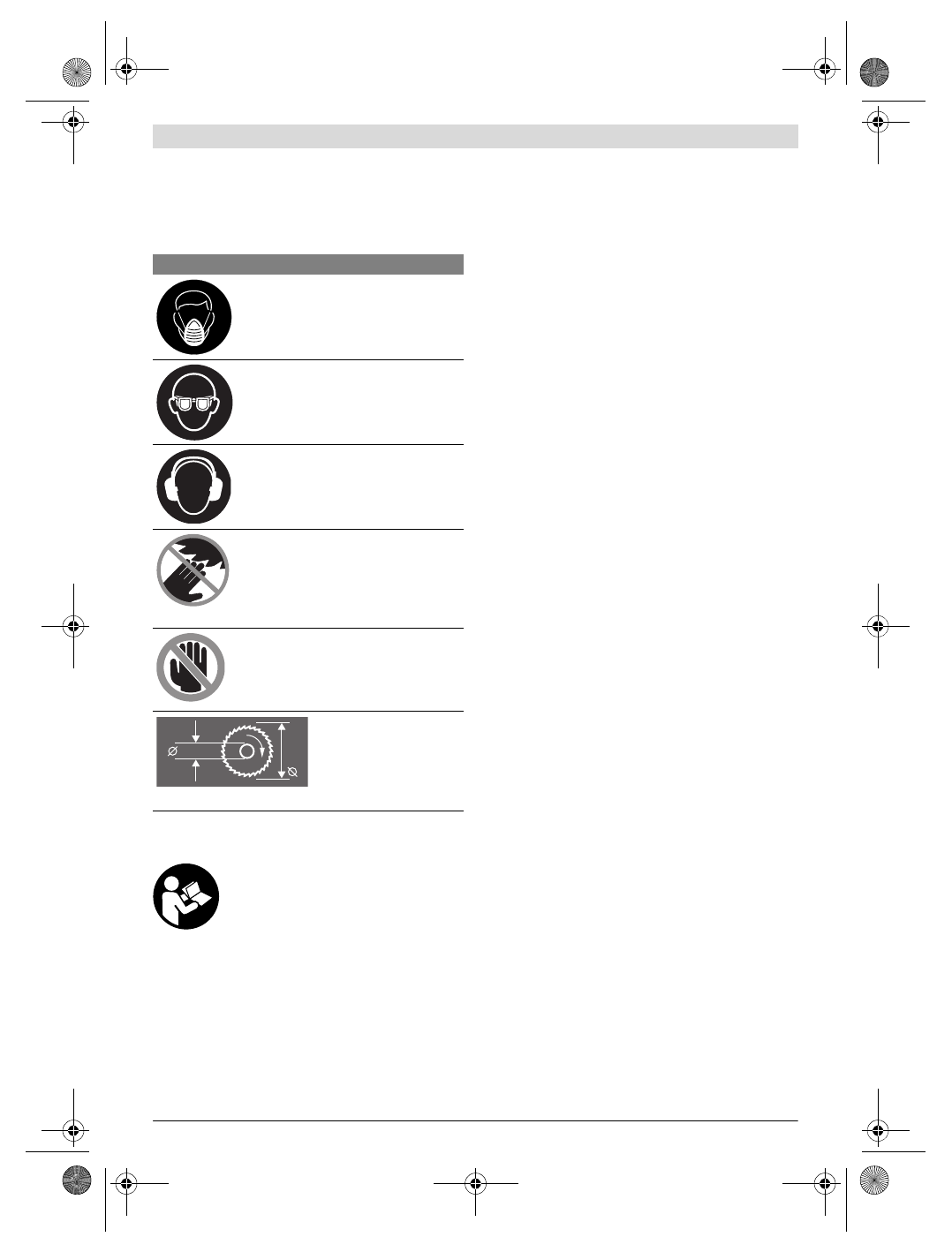

Simboli

Sledeći simboli mogu biti od značaja za upotrebu Vašeg
električnog alata. Zapamtite molimo simbole i njihovo
značenje. Prava interpretacija simbola pomoći će Vam da
bolje i sigurnije koristite električni alat.

Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava mogu
imati za posledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Elektirčni alat je zamišljen, da obavlja kao stacionarni uredjaj
dužne i poprečne preseke sa pravim tokom presecanja. Pritom
su mogući horizontalni uglovi iskošenja od – 47 ° do +47 ° kao i
vertikalni uglovi iskošenja od –2 ° do 47 °.
Rad električnog alata je zamišljen za testerisanje tvrdog i mekog
drveta, zateznih i fazer ploča kao i aluminijuma i plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Poluga za oslobadjanje kraka alata

2

Drška

3

Prekidač za uključivanje-isključivanje

4

Klatna zaštitna hauba

5

Šina graničnika

6

Postolje testere

7

Uložna ploča

8

Dugme za fiksiranje za željeni ugao iskošenja
(horizontalan)

9

Poluga za podešavanje ugla iskošenja (horizontalan)

10

Pokazivač ugla (horizontalan)

11

Urezi za standardni ugao iskošenjal

12

Skala za ugao iskošenja (horizontalan)

13

Otvori za montažu

14

Otvori za stegu

15

Žljeb za zahvatanje

16

Otvori za koleno produžetka

17

Stega

18

Zavrtanj graničnika za 45 °-ugla iskošenja (vertikalan)

19

Zatezna drška za željeni ugao iskošenja (vertikalan)

20

Klizni valjčić

21

Kesa za prašinu

22

Zaštitna hauba

23

Transportna drška

24

Osigurač za transport

25

Izbacivanje piljevine

26

Koleno-zaštita od iskretanja

27

Granični zavrtanj za 0 °-ugla iskošenja (vertikalan)

28

Imbus ključ (6 mm)/krstasti odvrtač

29

Imbus ključ (6 mm) šine graničnika

30

Otvori za zaštitni ram od iskretanja

31

Zavrtnji za pričvršćivanje zaštitnog rama od iskretanja

32

Zavrtanj sa krstastim prorezom

33

Blokada vretena

34

Imbus zavrtanj (6 mm) za pričvršćivanje lista testere

35

Zatezna prirubnica

36

List testere

37

Vreteno alata

38

Produžno koleno

39

Leptir zavrtanj

40

Poluga sa navojem

41

Pokazivač ugla (vertikalan)

42

Zavrtnji za uložnu ploču

43

Zavrtanj za pokazivač ugla (horizontalan)

44

Skala za ugao iskošenja (vertikalan)

45

Zavrtanj za pokazivač ugla (vertikalan)

Prikazani ili opisani pribor ne spada u standardno pakovanje.
Kompletni pribor možete da nađete u našem programu pribora.

Simbol

Značenje



Nosite zaštitnu masku
za prašinu.



Nosite zaštitne
naočare.



Nosite zaštitu za sluh.

Uticaj galame može
uticati na gubitak sluha.



Ne idite sa svojim
rukama u područja
testere, dok električni
alat radi.

Pri kontaktu sa

listom testere postoji
opasnost od povreda.



Područje opasnosti!
Držite što je moguće
više ruke, prste ili šake
dalje od ovoga
područja.

Obratite pažnju na dimenzije
lista testere. Presek otvora
mora odgovarati bez zazora
vretenu alata. Ne
upotrebljavajte redukujuće
komade ili adaptere.

254 mm

30 mm
