 | Nederlands

1 609 92A 0XH | (12.12.14)

Bosch Power Tools



Houd uw handen uit de buurt van de zaagomgeving ter-
wijl het elektrische gereedschap loopt.

Bij aanraking

van het zaagblad bestaat verwondingsgevaar.



Beweeg het zaagblad alleen ingeschakeld naar het
werkstuk.

 Anders bestaat er gevaar voor een terugslag als

het zaagblad in het werkstuk vasthaakt.



Ga nooit op het elektrische gereedschap staan.

 Er kun-

nen ernstige verwondingen optreden wanneer het elektri-
sche gereedschap kantelt of wanneer u per ongeluk met
het zaagblad in aanraking komt.



Zet het werkstuk vast.

Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-
houden dan u met uw hand kunt doen.

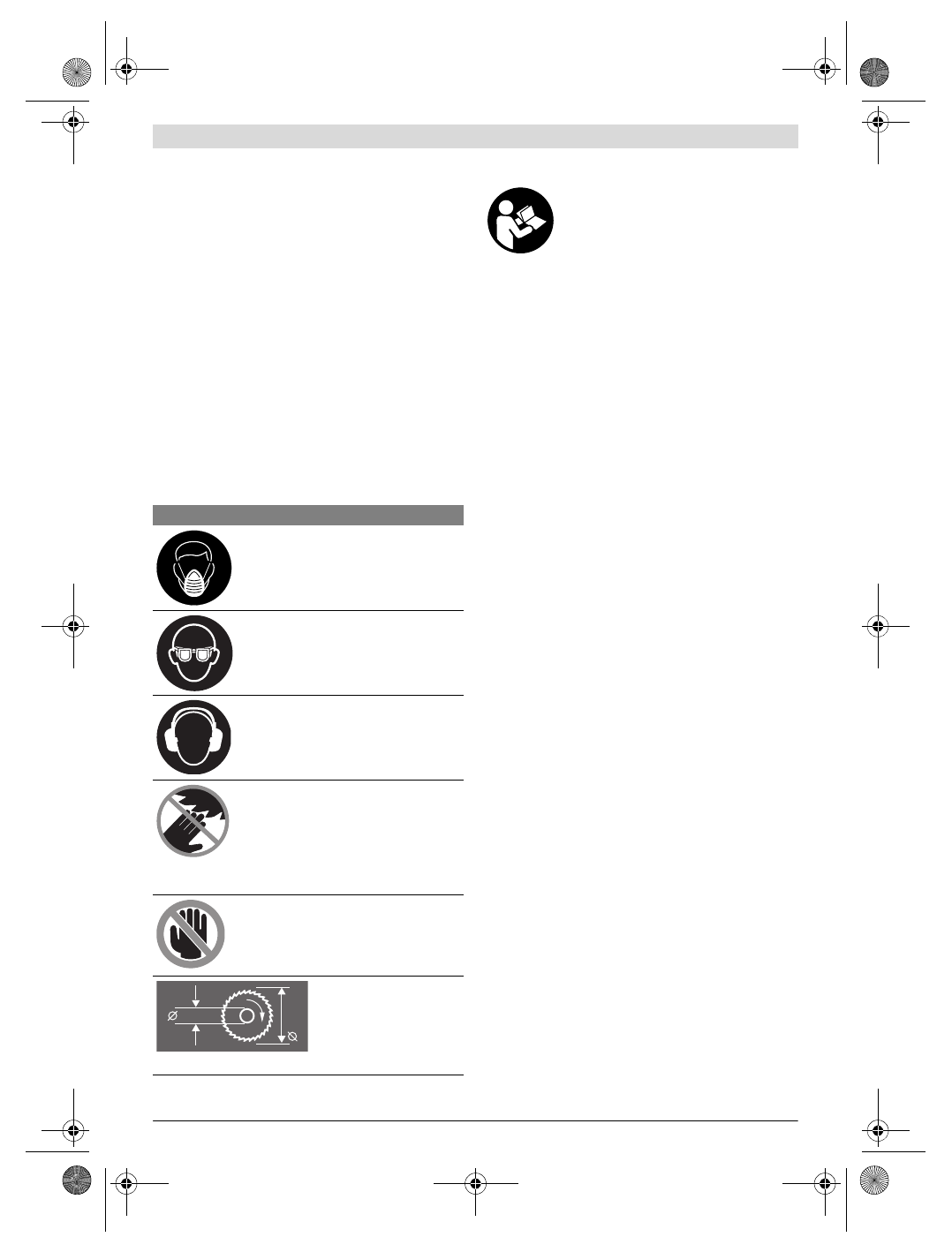

Symbolen

De volgende symbolen kunnen voor het gebruik van het elek-
trische gereedschap van belang zijn. Zorg ervoor dat u de
symbolen en hun betekenis herkent. Het juiste begrip van de
symbolen helpt u het elektrische gereedschap goed en veilig
te gebruiken.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-
le voorschriften.

Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn. Daarbij zijn horizontale verstekhoeken van – 47 °
tot +47 ° en verticale verstekhoeken van –2 ° tot 47 ° mogelijk.
Het vermogen van het elektrische gereedschap maakt het ge-
schikt voor het zagen van hard en zacht hout, spaan- en vezel-
plaat, alsmede aluminium en kunststof.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina’s met afbeel-
dingen.

1

Hendel voor losdraaien van gereedschaparm

2

Handgreep

3

Aan/uit-schakelaar

4

Pendelbeschermkap

5

Aanslagrail

6

Zaagtafel

7

Inlegplaat

8

Vastzetknop voor verstekhoek naar wens (horizontaal)

9

Hendel voor voorinstelling verstekhoek (horizontaal)

10

Hoekaanduiding (horizontaal)

11

Inkepingen voor standaardverstekhoek

12

Schaalverdeling voor verstekhoek (horizontaal)

13

Boorgaten voor montage

14

Boorgaten voor lijmklem

15

Greepuitsparingen

16

Boorgaten voor verlengbeugel

17

Lijmklem

18

Aanslagschroef voor verstekhoek 45 ° (verticaal)

19

Spangreep voor verstekhoek naar wens (verticaal)

20

Glijrol

21

Stofzak

22

Beschermkap

23

Transportgreep

24

Transportvergrendeling

25

Spaanafvoer

26

Kantelbeveiligingsbeugel

27

Aanslagschroef voor verstekhoek 0 ° (verticaal)

28

Inbussleutel (6 mm)/kruiskopschroevendraaier

29

Inbusbouten (6 mm) van de aanslagrail

30

Boorgaten voor kantelbeschermbeugel

31

Bevestigingsschroef voor kantelbeschermbeugel

32

Kruiskopschroef

33

Blokkering uitgaande as

Symbool

Betekenis



Draag een stofmasker.



Draag een veiligheids-
bril.



Draag een gehoorbe-
scherming.

De blootstel-

ling aan lawaai kan ge-
hoorverlies tot gevolg
hebben.



Houd uw handen uit de
buurt van de zaagomge-
ving terwijl het elektri-
sche gereedschap
loopt.

Bij aanraking van

het zaagblad bestaat ver-
wondingsgevaar.



Gevarenbereik! Houd
handen, vingers en ar-
men zo veel mogelijk uit
de buurt.

Let op de afmetingen van het
zaagblad. De gatdiameter
moet zonder speling op de
uitgaande as passen. Ge-
bruik geen reduceerstukken
of adapters.

254 mm

30 mm
