Dimensions admissibles de la pièce

Pièces

maximales

 :

Pièces

minimales

(= toutes les pièces qui peuvent être ser-

rées au moyen du serre-joint

17

 à gauche ou à droite de la

lame) : 170 x 45 mm (longueur x largeur)

Profondeur de coupe max.

(0 °/0 °): 89 mm

Remplacement des plaques (voir figure L)

Il est possible que les plaques de support rouges

7

 s’usent

après une utilisation prolongée.

Remplacez les plaques défectueuses.

– Mettez l’outil électroportatif dans la position de travail.
– Dévissez les vis

42

 à l’aide du tournevis en croix fourni et

sortez les vieilles plaques.

– Introduisez la nouvelle plaque de droite.

– Vissez la plaque avec les vis

42

 autant que possible vers la

droite de sorte sur toute la longueur du mouvement de
traction possible, la lame de scie ne touche pas la plaque.

– Répétez les étapes de travail de façon analogue pour la

nouvelle plaque de gauche.

Le sciage

Le sciage d’onglet

– Serrez la pièce à travailler conformément à ses dimensions.
– Ajustez l’angle d’onglet horizontal et/ou vertical souhaité.
– Mettez l’outil électroportatif en fonctionnement.
– Appuyez sur le levier

1

 et poussez lentement vers le bas le

bras d’outil avec la manette

2

.

– Sciez la pièce à travailler en appliquant une vitesse

d’avance régulière.

– Arrêtez l’outil électroportatif et attendez l’arrêt complet de

la lame de scie.

– Poussez le bras de l’outil lentement vers le haut.

Pièces spéciales

Pour le sciage de pièces coudées ou rondes, il est spéciale-
ment nécessaire de les protéger contre un dérapage. Aucun
écart ne doit se produire le long de la ligne de coupe entre la
pièce, la butée et la table de sciage.

Le cas échéant, fabriquez des fixations spéciales.

Travail des liteaux profilés (liteaux de sol ou de plafond)

Il est possible de travailler les liteaux profilés de deux façons :
– positionnés contre la butée,
– placés à plat sur la table.

Essayez toujours l’angle d’onglet réglé avec des déchets de bois.

Liteaux de sol

Le tableau suivant contient des indications pour travailler des liteaux de sol.

Angle d’onglet

Hauteur x Largeur

[mm]

horizontal

vertical

pour une

hauteur max.

pour une

largeur max.

0 °

0 °

89 x 89

60 x 130

45 °

0 °

89 x 59

57 x 89

0 °

45 °

58 x 85

38 x 120

45 °

45 °

38 x 76

38 x 76

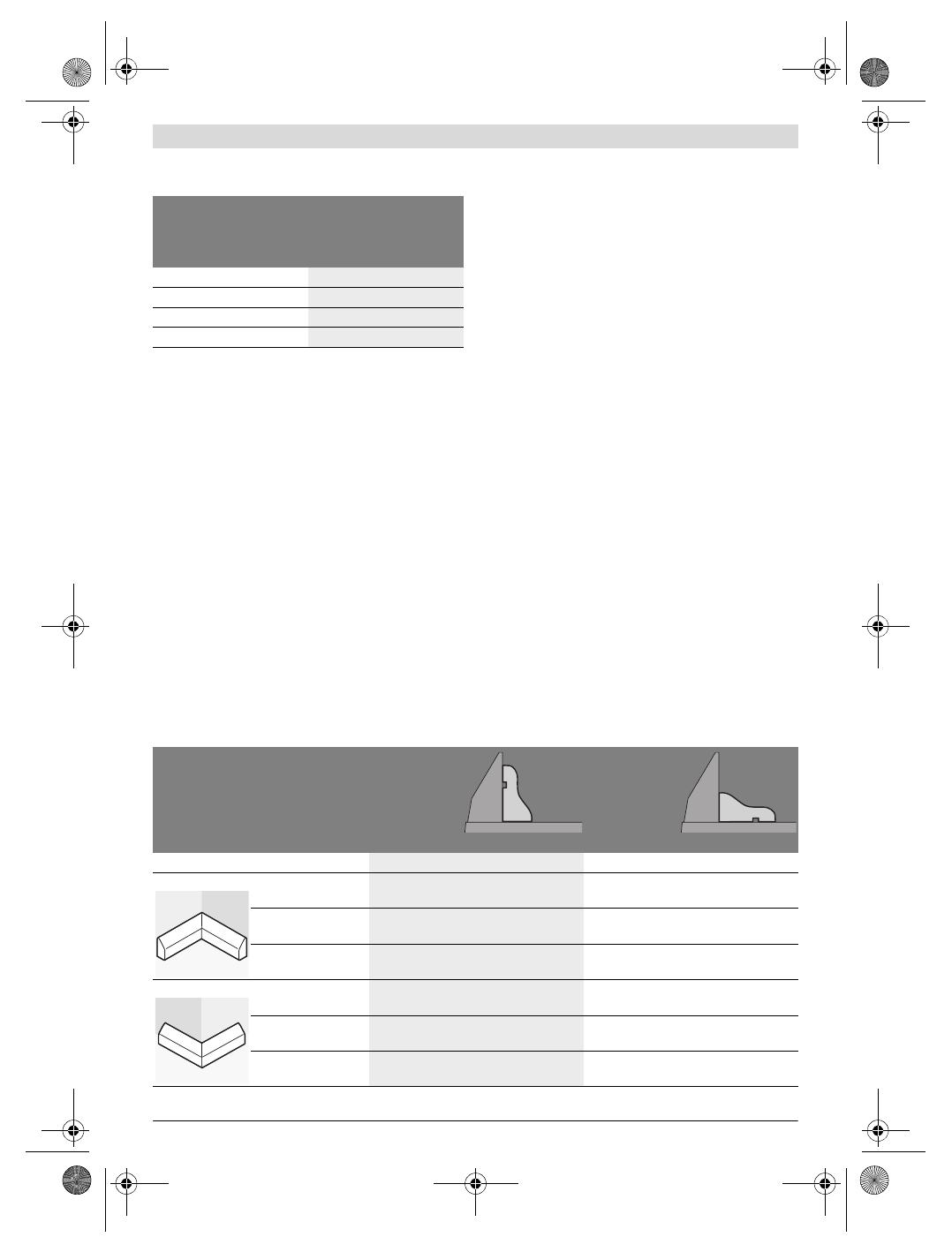

Réglages

positionnés
contre la
butée

placés à plat
sur la table de
sciage

coupes biaises sur le plan vertical

0 °

45 °

Liteaux de sol

côté gauche

côté droit

côté gauche

côté droit

Bord intérieur

Angle d’onglet
horizontal

45 ° à gauche

45 °  à  droite

0 °

0 °

Positionnement de la
pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord supérieur sur

la butée

Bord inférieur sur la

butée

La pièce à travailler
terminée se trouve ...

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté gauche

de la coupe

Bord extérieur

Angle d’onglet
horizontal

45 ° à droite

45 °  à  gauche

0 °

0 °

Positionnement de la
pièce à travailler

Bord inférieur sur la

table de sciage

Bord inférieur sur la

table de sciage

Bord inférieur sur la

butée

Bord supérieur sur

la butée

La pièce à travailler
terminée se trouve ...

... du côté droit de

la coupe

... du côté gauche

de la coupe

... du côté droit de

la coupe

... du côté droit de

la coupe
