Description et performances du produit

Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions.

Le

non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.

Utilisation conforme

L’outil électroportatif, un appareil sur pieds, est conçu pour
effectuer des coupes droites longitudinales et transversales.
L’outil électroportatif permet d’effectuer des angles d’onglet
horizontaux  de  – 47 °  à  + 47 °  ainsi que des angles d’onglet
verticaux de –2 ° à 47 °.
La puissance de l’outil électroportatif est conçue pour le
sciage des bois tendre et durs, les panneaux d’agglomérés et
les panneaux fibres ainsi que l’aluminium et les matières plas-
tiques.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la repré-
sentation de l’outil électroportatif sur les pages graphiques.

1

Levier pour desserrer le bras d’outil

2

Poignée

3

Interrupteur Marche/Arrêt

4

Capot de protection à mouvement pendulaire

5

Butée

6

Table de sciage

7

Plaque

8

Bouton de blocage pour angle d’onglet quelconque
(dans le plan horizontal)

9

Levier pour préréglage de l’angle d’onglet (horizontal)

10

Indicateur d’angle (horizontal)

11

Entailles pour angles d’onglet standards

12

Graduation pour angle d’onglet (horizontal)

13

Alésages pour le montage

14

Alésages pour serre-joint à serrage par vis

15

Poignées encastrées

16

Alésages pour étrier de rallonge

17

Serre-joint à serrage par vis

18

Vis de butée pour un angle d’onglet de 45 ° (vertical)

19

Bouton de serrage pour angle d’onglet quelconque
(vertical)

20

Rouleau glisseur

21

Sac à poussières

22

Capot de protection

23

Poignée de transport

24

Dispositif de protection pour le transport

25

Ejection des copeaux

26

Etrier de protection anti-basculement

27

Vis de butée pour un angle d’onglet de 0 ° (vertical)

28

Clé mâle pour vis à six pans creux (6 mm)/
tournevis en croix

29

Vis à six pans creux (6 mm) de la butée

30

Alésages pour l’étrier de protection anti-basculement

31

Vis de fixation pour l’étrier de protection anti-basculement

32

Vis cruciforme

33

Blocage de la broche

34

Vis à six pans creux (6 mm) du porte-lame

35

Bride de serrage

36

Lame de scie

37

Broche porte-outil

38

Etrier de rallonge

39

Vis papillon

40

Tige filetée

41

Indicateur d’angle (vertical)

42

Vis pour plaque

43

Vis pour indicateur d’angle (horizontal)

44

Echelle graduée pour coupes biaises (sur le plan vertical)

45

Vis pour indicateur d’angle (vertical)

Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.

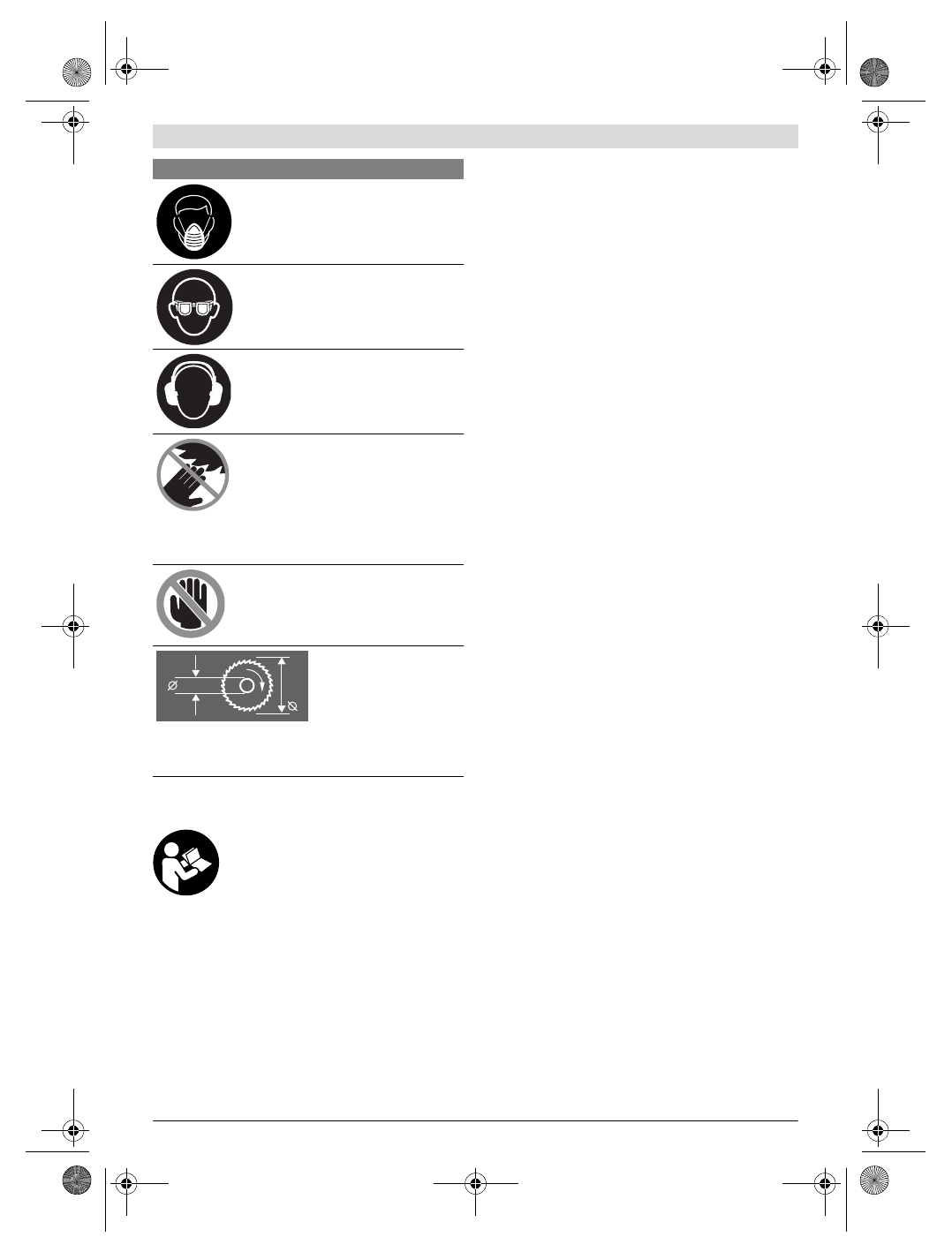

Symbole

Signification



Portez un masque anti-
poussières.



Portez toujours des lu-
nettes de protection.



Portez des protections
auditives.

L’exposition

aux bruits peut provo-
quer une perte de l’audi-
tion.



Maintenez les mains
hors de la zone de
sciage pendant le fonc-
tionnement de l’outil
électroportatif.

Lors

d’un contact avec la lame
de scie, il y a risque de
blessures.



Zone dangereuse ! Si
possible, maintenez les
mains, doigts ou bras
éloignés de cette zone.

Faites attention aux dimen-
sions de la lame de scie. Le
diamètre du trou central doit
correspondre très exacte-
ment à celui de la broche
porte-outil (pas de jeu).
N’utilisez ni raccords réduc-
teurs ni adaptateurs.

254 mm

30 mm
