320

 | Lietuviškai

1 609 92A 0XH | (12.12.14)

Bosch Power Tools

Profiliuotos lubų lentjuostės (pagal JT standartą)

Pagrindinių nustatymų patikrinimas ir
reguliavimas



Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prie-
taiso naudojimo turite patikrinti pagrindinius prietaiso nusta-
tymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.

Kampo žymeklio (horizontalioje plokštumoje)
nustatymas (žr. pav. N)

– Elektrinį įrankį nustatykite į darbinę padėtį.
– Sukite pjovimo stalą

6

 iki įpjovos

11

  0 °.  Turite  jausti,  kaip

svirtelė

9

 įsistato į įpjovą.

Patikrinimas:

Kampo žymeklis

10

 turi būti vienoje linijoje su 0 ° žyme, esan-

čia skalėje

12

.

Nustatymas:

– Atlaisvinkite varžtą

43

 kartu tiekiamu kryžminiu atsuktuvu

ir nustatykite kampo žymeklį išilgai 0 ° žymės.

– Vėl tvirtai priveržkite varžtą.

Kampo žymeklio (vertikalioje plokštumoje) nustatymas
(žr. pav. O)

– Elektrinį įrankį nustatykite į darbinę padėtį.
– Sukite pjovimo stalą

6

 iki įpjovos

11

  0 °.  Turite  jausti,  kaip

svirtelė

9

 įsistato į įpjovą.

– Lenkite prietaiso svertą, kol jis priglus prie atraminio varž-

to

27

, skirto 0 ° įstrižo pjūvio kampui, ir vėl užveržkite fik-

suojamąją rankenėlę

19

.

Patikrinimas:

Kampo žymeklis

41

 turi būti vienoje linijoje su 0 ° žyme, esan-

čia skalėje

44

.

Nustatymas:

– Atlaisvinkite varžtą

45

 kartu tiekiamu kryžminiu atsuktuvu

ir nustatykite kampo žymeklį išilgai 0 ° žymės.

– Vėl tvirtai priveržkite varžtą.
– Po to dėl saugumo patikrinkite, ar šie nustatymai taip pat

tinka ir 45 ° žymei.

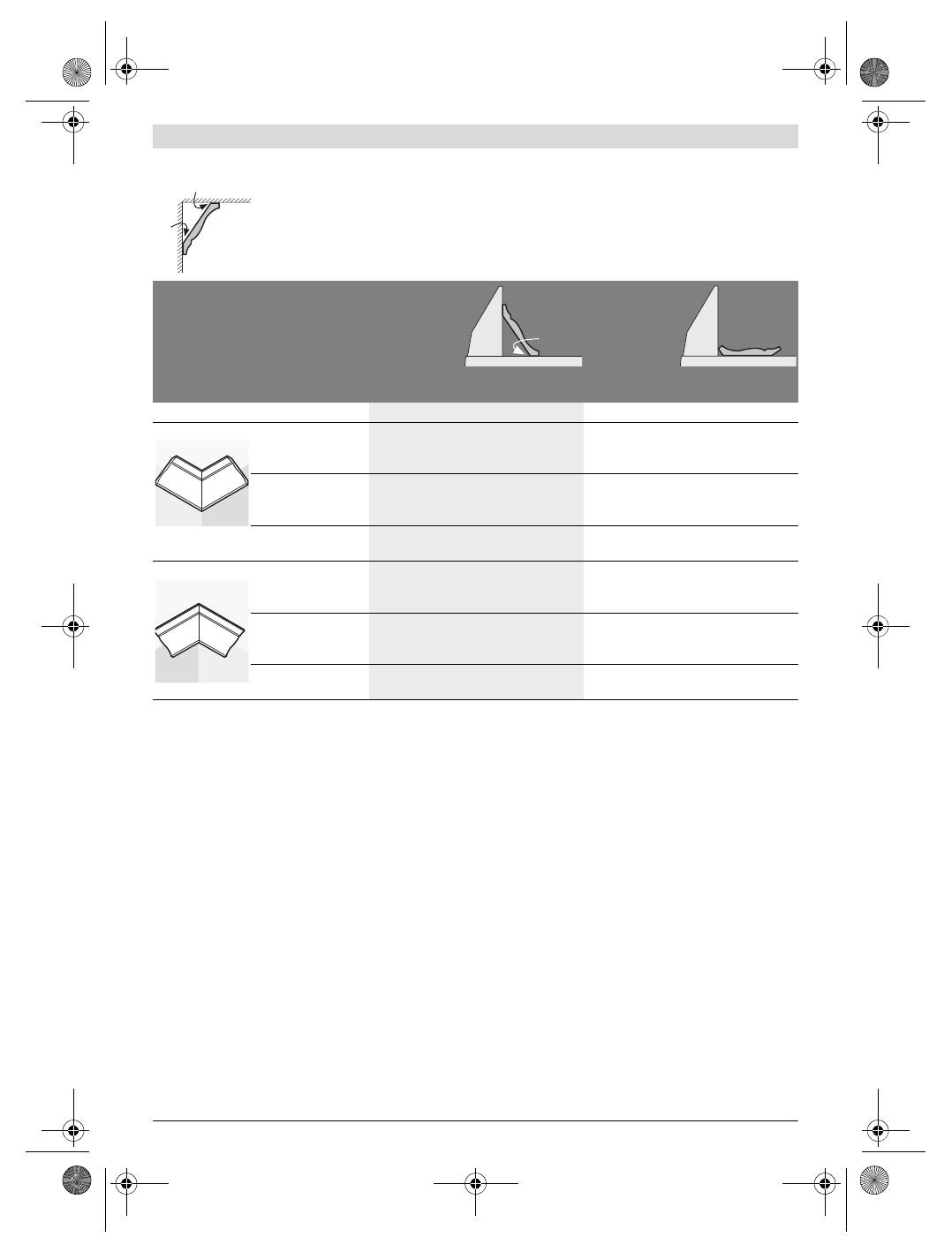

Jei profiliuotas lubų lentjuostes norite apdoroti paguldę jas ant pjovimo stalo, turite nustatyti standarti-
nius įstrižo pjūvio kampus 31,6° (horizontalioje plokštumoje) ir 33,9° (vertikalioje plokštumoje).
Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti profiliuotas lubų lentjuostes.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Įstrižo pjūvio kampas vertikalioje
plokštumoje

0 °

33,9 °

Profiliuota lubų lentjuoste

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio
kampas horizontalio-
je plokštumoje

45 ° dešinėje

45 ° kairėje

31,6 ° dešinėje

31,6 ° kairėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Gatavas
ruošinys yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

... pjūvio kairėje

Išorinis kraštas

Įstrižo pjūvio
kampas horizontalio-
je plokštumoje

45 ° kairėje

45 ° dešinėje

31,6 ° kairėje

31,6 ° dešinėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas
ruošinys yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio dešinėje

52°

38°

52°
