Solamente aproxime la hoja de sierra en funcionamien-
to contra la pieza de trabajo.

En caso contrario ello po-

dría ocasionar un retroceso brusco al engancharse la hoja
de sierra en la pieza de trabajo.



Nunca se coloque encima de la herramienta eléctrica.

Ello puede dar lugar a graves lesiones en caso de volcarse
la herramienta eléctrica, o al tocar accidentalmente la hoja
de sierra.



Asegure la pieza de trabajo.

Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
con la mano.



El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracteris-
ticas técnicas del enchufe macho en materia.

Símbolos

Los símbolos mostrados a continuación pueden ser de impor-
tancia en el uso de la herramienta eléctrica. Es importante
que retenga en su memoria estos símbolos y su significado. La
interpretación correcta de estos símbolos le ayudará a mane-
jar mejor, y de forma más segura, la herramienta eléctrica.

Descripción y prestaciones del
producto

Lea íntegramente estas advertencias de pe-
ligro e instrucciones.

En caso de no atenerse

a las advertencias de peligro e instrucciones si-
guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho. Ade-
más pueden realizarse cortes a inglete horizontales entre
– 47 ° y +47 ° y verticales entre –2 ° y 47 °.
La herramienta eléctrica ha sido dotada con una potencia pro-
picia para serrar maderas duras, blandas, tableros de aglome-
rado y de fibras, así como aluminio y plástico.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en las páginas ilustradas.

1

Palanca de liberación del brazo de la herramienta

2

Empuñadura

3

Interruptor de conexión/desconexión

4

Caperuza protectora pendular

5

Regleta tope

6

Mesa de corte

7

Placa de inserción

8

Mango de bloqueo para ángulos de inglete discreciona-
les (horizontal)

9

Palanca para ajuste de ángulos de inglete estándar
(horizontal)

10

Indicador de ángulos (horizontal)

11

Muescas para ángulos de inglete estándar

12

Escala para ángulo de inglete (horizontal)

13

Taladros de sujeción

14

Taladros para tornillos de apriete

15

Cavidades

16

Taladros para estribo de prolongación

17

Tornillo de apriete

18

Tornillo tope para ángulo de inglete de 45 ° (vertical)

19

Palanca de enclavamiento para ángulos de
inglete discrecionales (vertical)

20

Rodillo de deslizamiento

21

Saco colector de polvo

22

Caperuza protectora

23

Empuñadura de transporte

24

Seguro para transporte

25

Expulsor de virutas

26

Estribo antivuelco

27

Tornillo tope para ángulo de inglete de 0 ° (vertical)

28

Llave macho hexagonal (6 mm)/destornillador de estrella

29

Tornillos con hexágono interior (6 mm) de regleta tope

30

Taladros para el estribo antivuelco

31

Tornillo de sujeción del estribo antivuelco

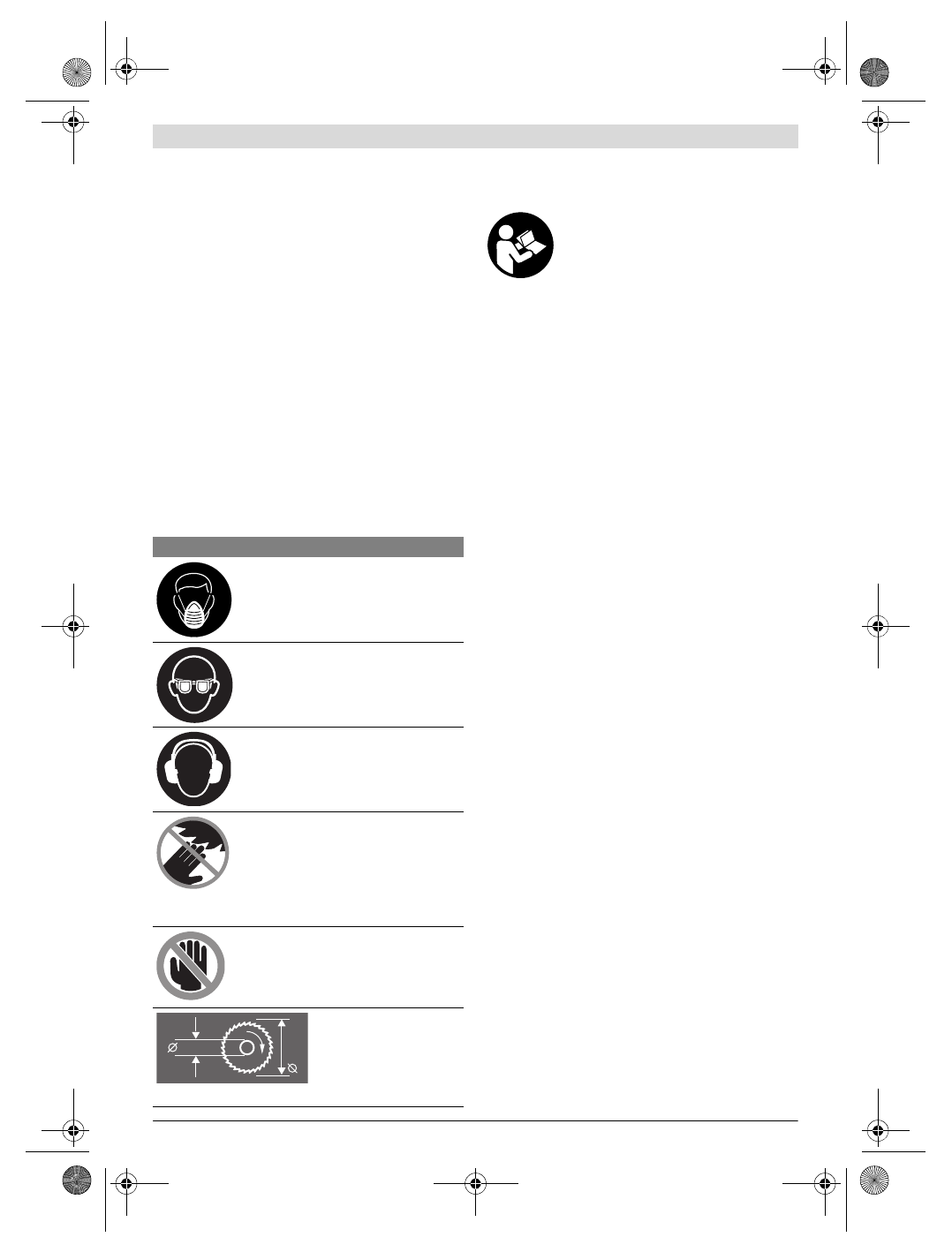

Simbología

Significado



Colóquese una mascari-
lla antipolvo.



Use unas gafas de pro-
tección.



Utilice unos protectores
auditivos.

El ruido inten-

so puede provocar sorde-
ra.



Mantenga las manos
alejadas del área de cor-
te durante el funciona-
miento de la herramien-
ta eléctrica.

Podría

accidentarse al tocar la
hoja de sierra.



¡Área de peligro! Man-
tenga alejados de este
área las manos, dedos o
brazos.

Tenga en cuenta las dimen-
siones de la hoja de sierra. El
orificio debe ajustar sin hol-
gura en el husillo portaútiles.
No emplee piezas de reduc-
ción ni adaptadores.

254 mm

30 mm
