 Česky |

161

Bosch Power Tools

1 609 92A 0XH | (12.12.14)

Symboly

Následující symboly mohou mít význam při používání Vašeho
elektronářadí. Zapamatujte si prosím symboly a jejich vý-
znam. Správný výklad symbolů Vám pomáhá elektronářadí lé-
pe a bezpečněji používat.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-
ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů do dřeva s rovným průběhem řezu.
Při tom jsou možné horizontální pokosové úhly od – 47 ° do
+47 ° a též vertikální úhly sklonu od –2 ° do 47 °.
Výkon elektronářadí je dimenzován na řezání tvrdého a měk-
kého dřeva, dřevotřískových a dřevovláknitých desek a též
hliníku a umělé hmoty.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.

1

Páčka pro uvolnění nástrojového ramene

2

Rukojeť

3

Spínač

4

Kyvný ochranný kryt

5

Dorazová lišta

6

Stůl pily

7

Vkládací deska

8

Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)

9

Páčka pro přednastavení pokosového úhlu (horizontální)

10

Ukazatel úhlu (horizontální)

11

Zářezy pro standardní pokosové úhly

12

Stupnice pokosového úhlu (horizontální)

13

Montážní otvory

14

Otvory pro svěrku

15

Prohlubně pro uchopení

16

Otvory pro prodlužovací třmen

17

Šroubová svěrka

18

Dorazový šroub pro úhel sklonu 45 ° (vertikální)

19

Upínací páčka pro libovolné úhly sklonu (vertikální)

20

Vodící váleček

21

Prachový sáček

22

Ochranný kryt

23

Přepravní držadlo

24

Přepravní zajištění

25

Výfuk třísek

26

Třmen ochrany proti překlopení

27

Dorazový šroub pro úhel sklonu 0 ° (vertikální)

28

Klíč na vnitřní šestihrany (6 mm)/křížový šroubovák

29

Šrouby s vnitřním šestihranem (6 mm) dorazové lišty

30

Otvory pro třmen ochrany proti překlopení

31

Upevňovací šroub třmenu ochrany proti překlopení

32

Šroub s křížovou drážkou

33

Aretace vřetene

34

Šroub s vnitřním šestihranem (6 mm) pro upevnění pilo-
vého kotouče

35

Upínací příruba

36

Pilový kotouč

37

Nástrojové vřeteno

38

Prodlužovací třmen

39

Křídlový šroub

40

Závitová tyč

41

Ukazatel úhlu (vertikální)

42

Šrouby vkládací desky

43

Šroub ukazatele úhlu (horizontální)

44

Stupnice pro úhel sklonu (vertikální)

45

Šroub ukazatele úhlu (vertikální)

Zobrazené nebo popsané příslušenství nepatří k standardnímu ob-
sahu dodávky. Kompletní příslušenství naleznete v našem progra-
mu příslušenství.

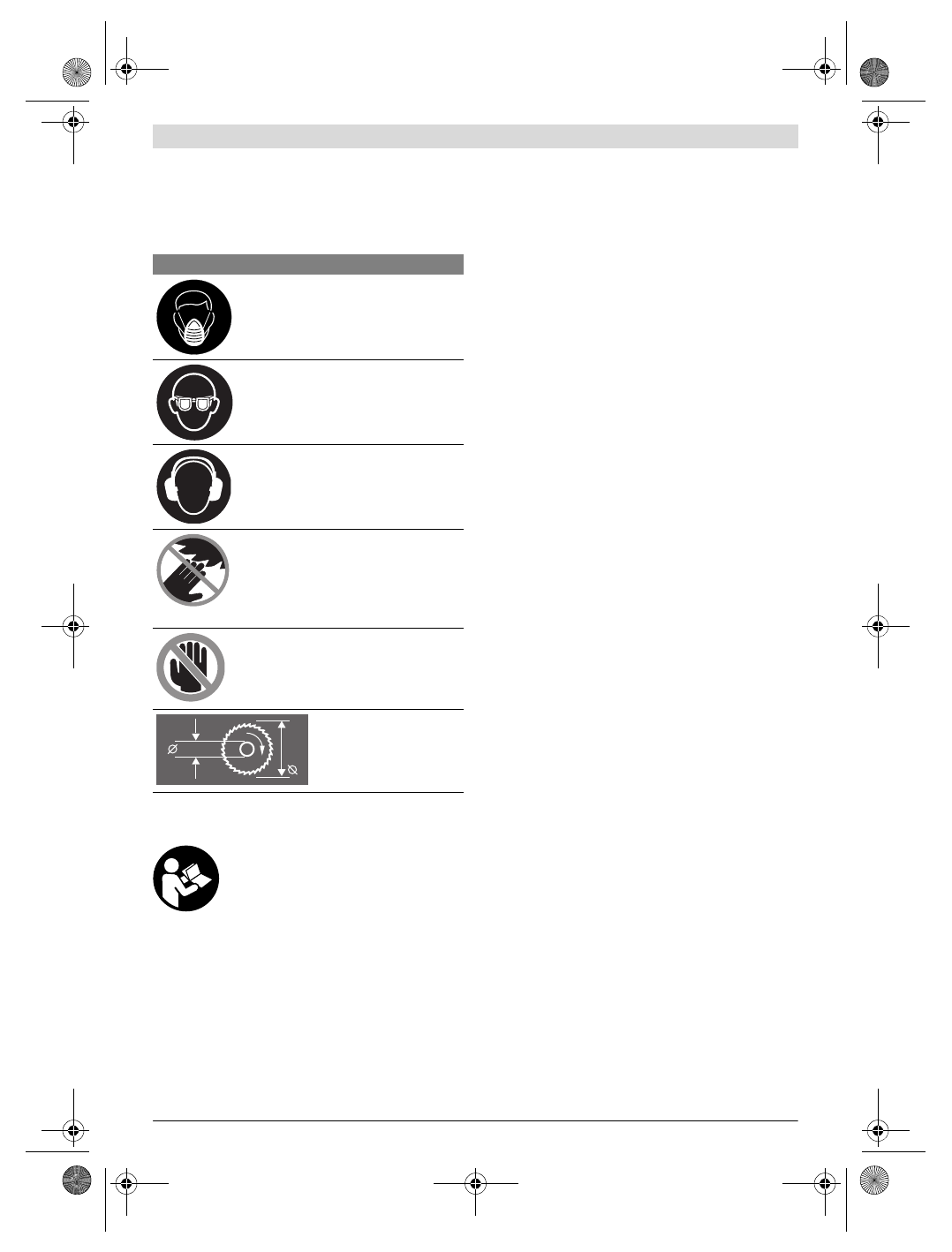

Symbol

Význam



Noste ochrannou masku
proti prachu.



Noste ochranné brýle.



Noste ochranu sluchu.

Působení hluku může
způsobit ztrátu sluchu.



Zatímco elektronářadí
běží, nedostaňte se svý-
ma rukama do oblasti
řezání.

Při kontaktu s pi-

lovým kotoučem existuje
nebezpečí poranění.



Nebezpečná oblast!
Mějte ruce, prsty nebo
paže co možná nejdále
od této oblasti.

Dbejte rozměrů pilového ko-
touče. Průměr otvoru musí
bez vůle lícovat na nástrojové
vřeteno. Nepoužívejte žádné
redukce nebo adaptéry.

254 mm

30 mm
