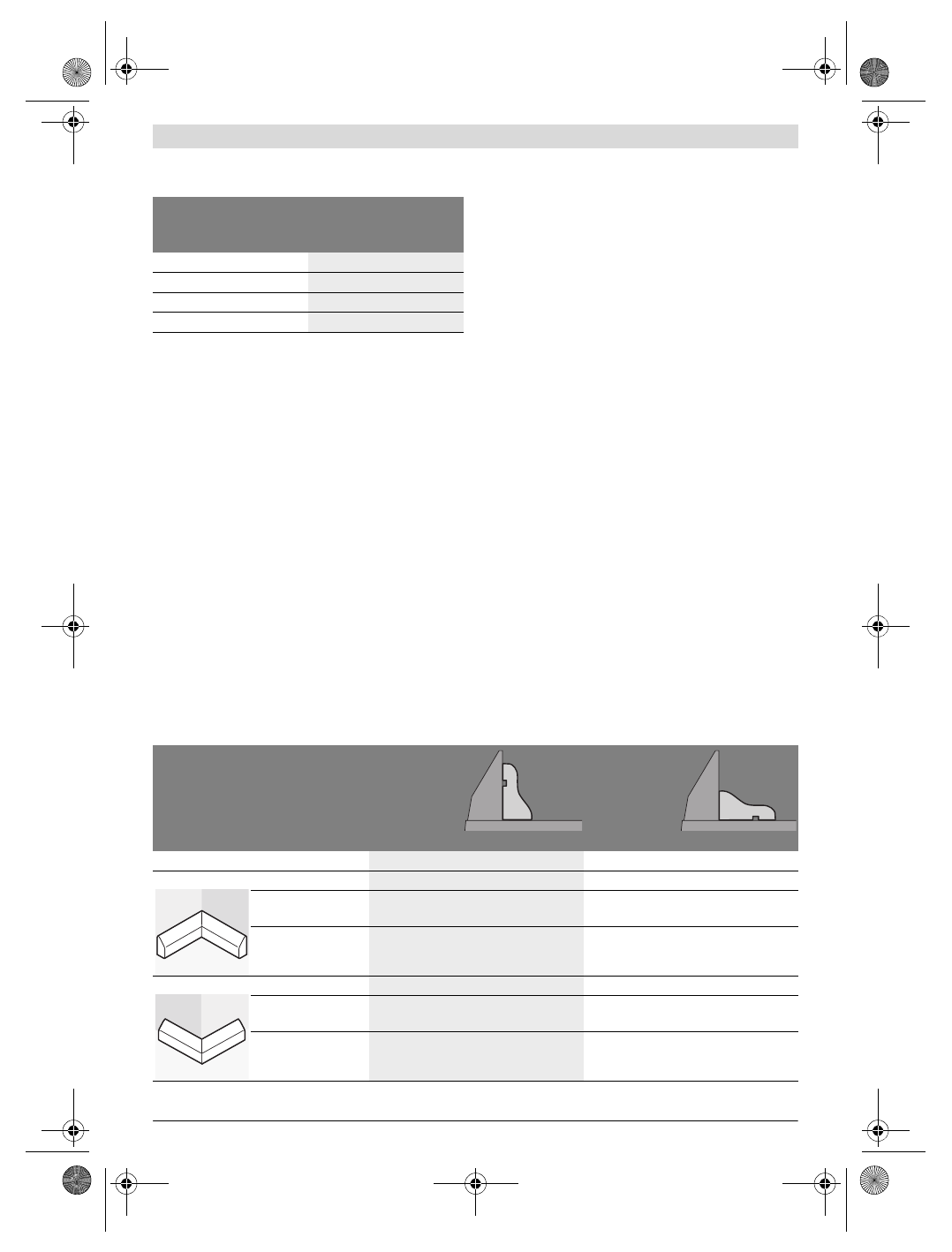

144

 | Türkçe

1 609 92A 0XH | (12.12.14)

Bosch Power Tools

Müsaade edilen iş parçası ölçüleri
Maksimum

iş parçası kalınlığı:

Minimum

 iş parçaları (= alet ekinde teslim edilen vidalı işken-

ce

17

 ile testere bıçağının sağına veya soluna tespit edilebilen

bütün iş parçaları): 170 x 45 mm (uzunluk x genişlik)

Maks. kesme derinliği

(0 °/0 °): 89 mm

Besleme levhalarının değiştirilmesi (Bakınız: Şekil L)

Kırmızı besleme levhaları

7

 elektrikli el aletinin uzun süre kul-

lanılmasından sonra aşınabilir.

Bozulan besleme levhalarını değiştirin.
– Elektrikli el aletini çalışma konumuna getirin.
– Vidaları

42

 aletle birlikte teslim edilen yıldız başlı tornavida

ile sökün ve eski besleme levhalarını alın.

– Yeni ve doğru besleme levhasını yerine yerleştirin.

– Besleme levhasını vidalarla

42

 mümkün olduğu kadar sağa

öyle vidalayın ki, testere bıçağının olası çekme hareketi so-
nucu besleme levhası ile teması olmasın.

– Soldaki yeni besleme levhası için aynı işlemi tekrarlayın.

Kesme

Gönyeli kesme

– İş parçasını ölçülerine uygun olarak sıkın.
– İstediğiniz yatay ve dikey gönye açısını ayarlayın.
– Elektrikli el aletini çalıştırın.
– Kola

1

 bastırın ve alet kolunu tutamaktan

2

 tutarak yavaşça

aşağı indirin.

– İş parçasını düzgün itme kuvveti ile kesin.
– Elektrikli el aletini kapatın ve testere bıçağı tam olarak du-

runcaya kadar bekleyin.

– Alet kolunu yavaşça aşağı indirin.

Özel iş parçaları

Eğimli veya yuvarlak iş parçalarını kesme için bunları kaymaya
karşı özel olarak emniyete almalısınız. Kesme hattında iş par-
çası, dayama rayı ve kesme masası arasında hiç aralık olma-
malıdır.

Eğer gerekiyorsa özel tutma araçları hazırlayın.

Profil çıtaların (zemin veya tavan çıtaları) işlenmesi

Profil çıtaları iki şekilde işleyebilirsiniz:

– Kesme masasında dayama rayına dayanmış olarak
– Kesme masasına yatırılmış olarak

Kesme işine başlamadan önce her defasında ayarlanmış bulu-
nan gönye açısını bir tahta parçasında deneyin

Zemin çıtaları (süpürgelikler)

Aşağıdaki tabloda zemin çıtalarının işlenmesine ilişkin açıklamalar bulunmaktadır.

Gönye açısı

Yükseklik x Genişlik [mm]

Yatay

Dikey

Maksimum

yükseklikte

Maksimum

genişlikte

0 °

0 °

89 x 89

60 x 130

45 °

0 °

89 x 59

57 x 89

0 °

45 °

58 x 85

38 x 120

45 °

45 °

38 x 76

38 x 76

Ayarlar

Dayama
rayına göre
ayarlı

Kesme
masası
üzerinde

Dikey gönye açısı

0 °

45 °

Zemin çıtası

Sol taraf

Sağ taraf

Sol taraf

Sağ taraf

İç kenar

Yatay gönye açısı

45 ° Sol

45 ° Sağ

0 °

0 °

İş parçasının
pozisyonlanması

Kesme masasında

alt kenar

Kesme masasında

alt kenar

Dayama rayında

üst kenar

Dayama rayında

alt kenar

Hazır iş parçasının
bulunduğu konum ...

... kesme yerinin

solunda

... kesme yerinin

sağında

... kesme yerinin

solunda

... kesme yerinin

solunda

Dış kenar

Yatay gönye açısı

45 ° Sağ

45 ° Sol

0 °

0 °

İş parçasının
pozisyonlanması

Kesme masasında

alt kenar

Kesme masasında

alt kenar

Dayama rayında

alt kenar

Dayama rayında

üst kenar

Hazır iş parçasının
bulunduğu konum ...

... kesme yerinin

sağında

... kesme yerinin

solunda

... kesme yerinin

sağında

... kesme yerinin

sağında
