Sümbolid

Järgnevad sümbolid võivad olla seadme kasutamisel olulised.
Pidage palun sümbolid ja nende tähendus meeles. Sümbolite
õige tõlgendus aitab. Teil seadet käsitseda paremini ja ohutu-
malt.

Seadme ja selle funktsioonide
kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda.

Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud sirgete piki- ja
ristlõigete tegemiseks. Seejuures saab lõigata horisontaal-
seid kaldenurki vahemikus – 47 ° kuni +47 ° ja vertikaalseid
kaldenurki vahemikus –2 ° kuni 47 °.
Seade sobib kõva ja pehme puidu, laast- ja kiudplaatide ning
alumiiniumi ja plasti saagimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.

1

Hoob seadme haara vabastamiseks

2

Käepide

3

Lüliti (sisse/välja)

4

Pendelkettakaitse

5

Juhtrööbas

6

Saepink

7

Vaheplaat

8

Lukustushoob mis tahes kaldenurga jaoks

9

Horisontaalse kaldenurga reguleerimishoob

10

Nurganäidik (horisontaalne)

11

Standard-kaldenurkade sälgud

12

Horisontaalse kaldenurga skaala

13

Avad montaaži jaoks

14

Avad pitskruvi jaoks

15

Käepideme süvendid

16

Avad pikenduskaare jaoks

17

Pitskruvi

18

Piirdekruvi 45 °-vertikaalse kaldenurga jaoks

19

Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)

20

Liugrull

21

Tolmukott

22

Kettakaitse

23

Transpordipide

24

Transpordikaitse

25

Laastu väljaviskeava

26

Kalduvajumise kaitse kaar

27

Piirdekruvi 0 °-vertikaalse kaldenurga jaoks

28

Sisekuuskantvõti (6 mm)/ristpeakruvikeeraja

29

Juhtrööpa sisekuuskantkruvid (6 mm)

30

Avad kalduvajumist vältiva kaare jaoks

31

Kinnituskruvi kalduvajumist vältiva kaare jaoks

32

Ristpeakruvi

33

Spindlilukustus

34

Sisekuuskantkruvi (6 mm) saeketta kinnitamiseks

35

Kinnitusseib

36

Saeketas

37

Tööriista spindel

38

Pikenduskaar

39

Tiibkruvi

40

Keermestatud varras

41

Nurganäidik (vertikaalne)

42

Vaheplaadi kruvid

43

Nurganäidiku kruvi (horisontaalne)

44

Vertikaalse kaldenurga skaala

45

Nurganäidiku kruvi (vertikaalne)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-
kute täieliku loetelu leiate meie lisatarvikute kataloogist.

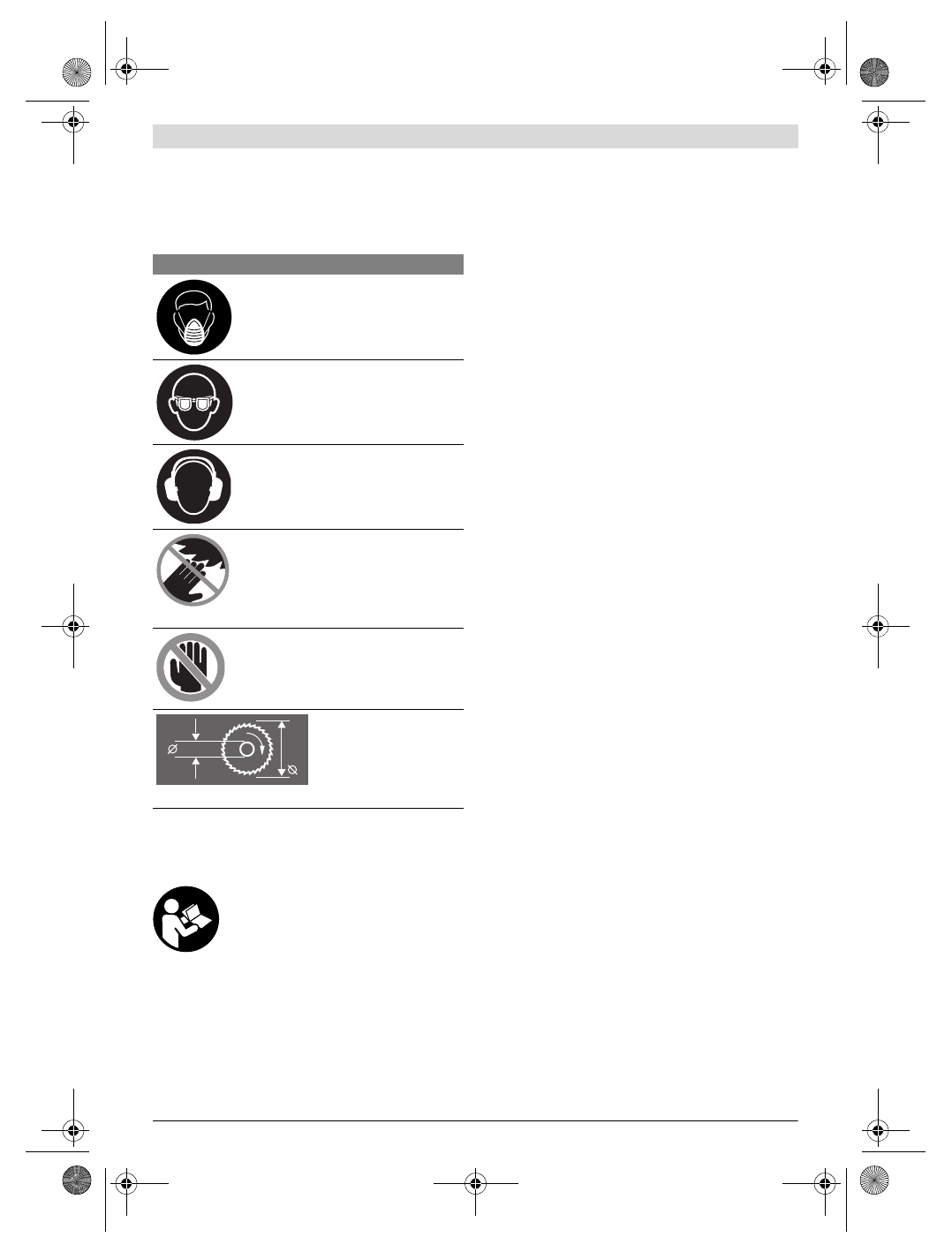

Sümbol

Tähendus



Kandke tolmukaitse-
maski.



Kandke kaitseprille.



Kandke kuulmiskaitse-
vahendeid.

Müra võib

kahjustada kuulmist.



Kui seade töötab, ärge
viige oma käsi saagimis-
piirkonda ja saeketta lä-
hedusse.

Saekettaga

kokkupuutel võite end vi-
gastada.



Ohtlik piirkond! Hoidke
käed, sõrmed ja käsi-
varred sellest piirkon-
nast eemal.

Pöörake tähelepanu saeket-
ta mõõtmetele. Siseava läbi-
mõõt peab seadme spindliga
lõtkuta sobima. Ärge kasuta-
ge kahandusdetaile ega
adaptereid.

254 mm
