Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.

Применение по назначению

Электроинструмент предназначен для стационарной пря-
молинейной продольной и поперечной распиловки. При
этом возможны горизонтальные углы распила от – 47 ° до
+47 ° и вертикальные углы распила от –2 ° до 47 °.
Мощность электроинструмента рассчитана на распилива-
ние твердых и мягких пород древесины, древесностру-
жечных и древесноволокнистых плит, а также алюминия и
пластмассы.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1

Рычаг для ослабления кронштейна

2

Рукоятка

3

Выключатель

4

Маятниковый защитный кожух

5

Упорная планка

6

Стол пилы

7

Плита-вкладыш

8

Ручка фиксирования произвольного угла распила
(горизонтального)

9

Рычаг предварительной настройки угла распила
(горизонтального)

10

Указатель угла распила (горизонтального)

11

Насечки для наиболее распространенных углов

12

Шкала угла распила (горизонтального)

13

Отверстия для крепления

14

Отверстия для струбцин

15

Углубления для захвата

16

Отверстия для удлинительной скобы

17

Струбцина

18

Упорный винт для угла распила (вертикального) 45 °

19

Зажимная ручка для произвольного угла распила
(вертикального)

20

Ролик скольжения

21

Пылевой мешок

22

Защитный кожух

23

Ручка для переноски

24

Транспортный предохранитель

25

Патрубок для выброса опилок

26

Скоба предохранителя от опрокидывания

27

Упорный винт для угла распила (вертикального) 0 °

28

Штифтовой шестигранный ключ (6 мм)/
крестообразная отвертка

29

Винты с внутренним шестигранником (6 мм) для
упорной планки

30

Отверстия для скобы для защиты от опрокидывания

31

Крепежный винт для скобы для защиты
от опрокидывания

32

Винт с крестовым шлицем

33

Фиксатор шпинделя

34

Винт с внутренним шестигранником (6 мм) для
крепления пильного диска

35

Прижимной фланец

36

Пильный диск

37

Шпиндель рабочего инструмента

38

Скоба-удлинитель

39

Барашковый винт

40

Винт струбцины

41

Указатель угла распила (вертикального)

42

Винты плиты-вкладыша

43

Винт указателя угла распила (горизонтального)

44

Шкала угла распила (вертикального)

45

Винт указателя угла распила (вертикального)

Изображенные или описанные принадлежности не входят в

стандартный объем поставки. Полный ассортимент принад-
лежностей Вы найдете в нашей программе принадлежностей.



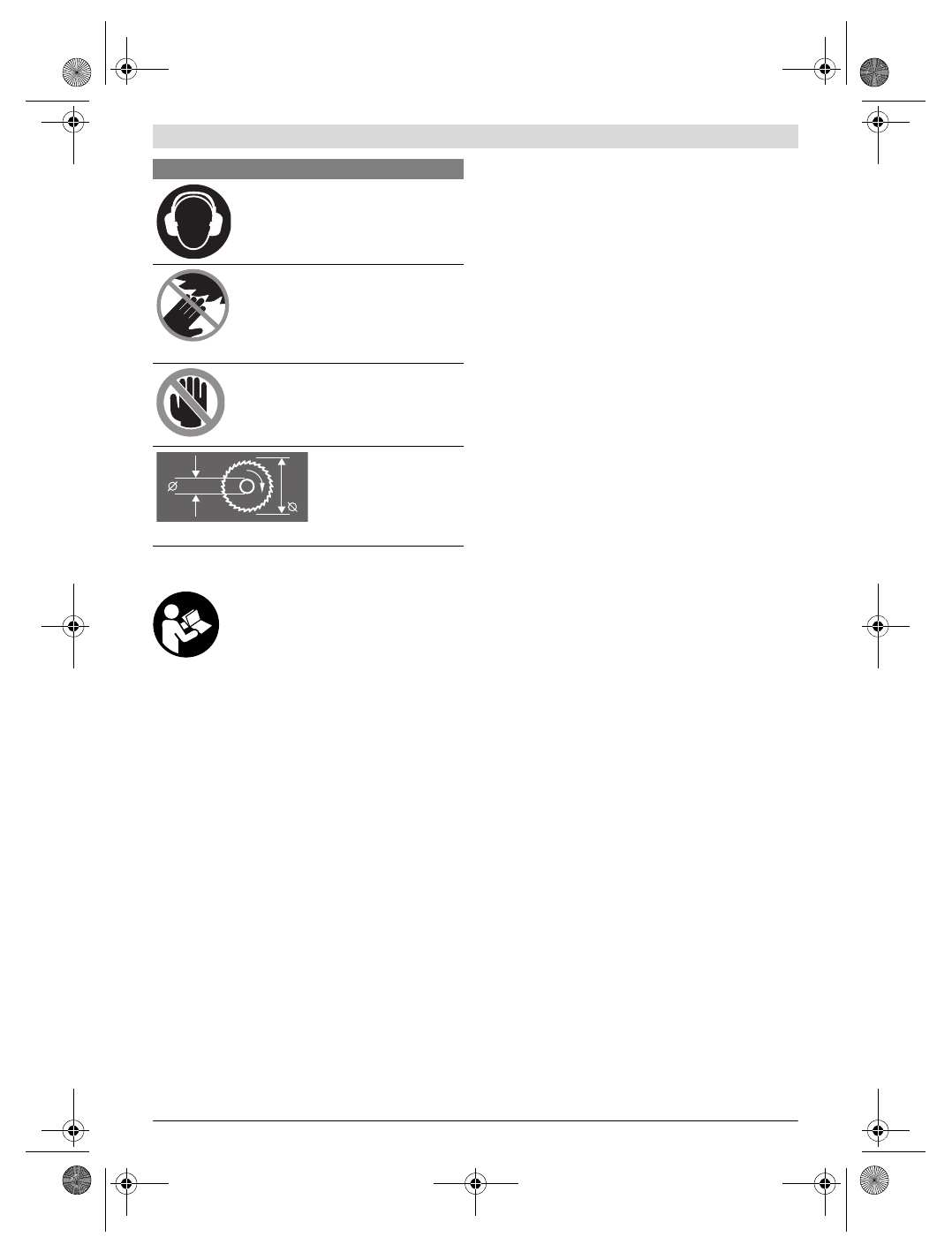

Применяйте средства
защиты органов слуха.

Воздействие шума мо-
жет привести к потере
слуха.



Не подставляйте руки
в зону пиления, когда
инструмент работает.

При контакте с пильным
диском возникает опа-
сность травмирования.



Опасный участок! По
возможности, держи-
те Ваши руки и пальцы
подальше от этого
участка.

Учитывайте размеры пиль-
ного диска. Диаметр отвер-
стия должен подходить к
шпинделю инструмента без
зазора. Не применяйте пе-
реходники или адаптеры.

Символ

Значение

254 mm

30 mm
