Πήχεις οροφών (σύμφωνα με τα στάνταρ των ΗΠΑ)

Έλεγχος και ρύθμιση των βασικών ρυθμίσεων



Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-
γασία στο ηλεκτρικό εργαλείο.

Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση
του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές
ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν.
Γι’ αυτό χρειάζεσθε πείρα και ειδικά εργαλεία.

Ένα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει
αυτήν την εργασία γρήγορα και αξιόπιστα.

Ευθυγράμμιση του δείκτη γωνίας (οριζόντια)
(βλέπε εικόνα N)

– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Γυρίστε το τραπέζι σέγας

6

 μέχρι την εγκοπή

11

 για 0 °. Ο μο-

χλός

9

 πρέπει να ασφαλίσει αισθητά στην εγκοπή.

Έλεγχος:

Ο δείκτης γωνίας

10

 πρέπει να βρίσκεται στην ίδια γραμμή με το

σημάδι 0 ° της κλίμακας

12

.

Ρύθμιση:

– Λύστε τη βίδα

43

 με το σταυροκατσάβιδο που περιέχεται στη

συσκευασία και ευθυγραμμίστε το δείκτη γωνίας κατά μήκος
του σημαδιού 0 °.

– Σφίξτε πάλι καλά τη βίδα.

Ευθυγράμμιση του δείκτη γωνίας (κάθετα)
(βλέπε εικόνα O)

– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Γυρίστε το τραπέζι σέγας

6

 μέχρι την εγκοπή

11

 για 0 °. Ο μο-

χλός

9

 πρέπει να ασφαλίσει αισθητά στην εγκοπή.

– Μετακινήστε το βραχίονα του εργαλείου μέχρι να ακουμπή-

σει επάνω στη βίδα αναστολής

27

 για γωνία φαλτσοτομής 0 °

και σφίξτε πάλι τη λαβή σύσφιξης

19

.

Έλεγχος:

Ο δείκτης γωνίας

41

 πρέπει να βρίσκεται σε μια γραμμή με το

σημάδι της 0 ° κλίμακας

44

.

Ρύθμιση:

– Λύστε τη βίδα

45

 με το σταυροκατσάβιδο που περιέχεται στη

συσκευασία και ευθυγραμμίστε το δείκτη γωνία κατά μήκος
του σημαδιού 0 °.

– Σφίξτε πάλι καλά τη βίδα.
– Ακολούθως βεβαιωθείτε, ότι η διεξαχθείσα ρύθμιση ισχύει

και για το σημάδι 45 °.

Όταν θέλετε να κατεργαστείτε πήχεις οροφών επάνω στο τραπέζι σέγας, πρέπει να ρυθμίσετε τις στάνταρ γω-
νίες φαλτσοτομής 31,6° (οριζόντια) και 33,9° (κάθετα).

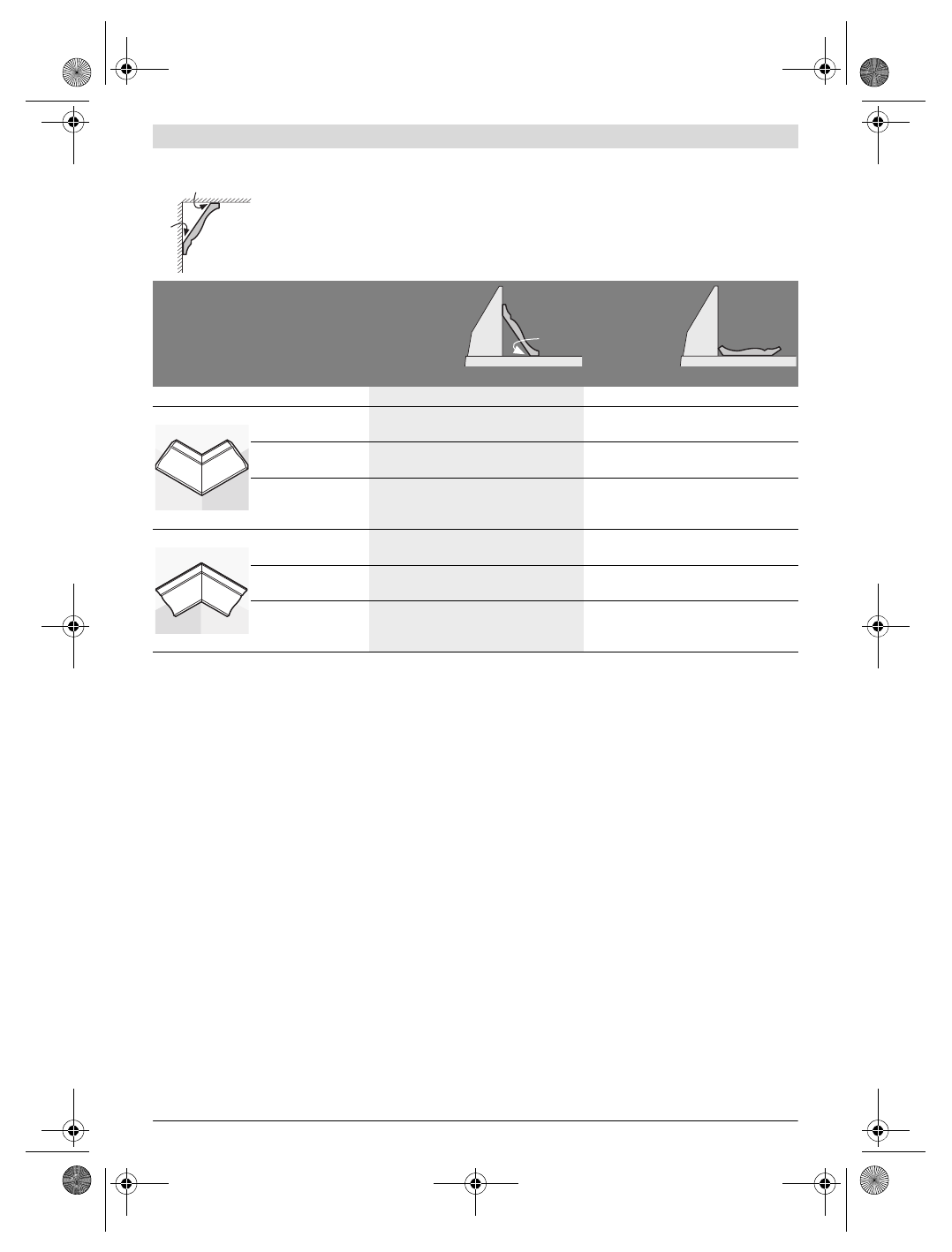

Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών οροφής.

Ρυθμίσεις

ακούμπισμα
στη ράγα οδή-
γησης

επίπεδη
τοποθ. στο
τραπέζι σέγας

Κάθετη γωνία φαλτσοτομής

0 °

33,9 °

Πήχης οροφής

αριστερή πλευρά

δεξιά πλευρά

αριστερή πλευρά

δεξιά πλευρά

Εσωτερική ακμή

οριζόντια γωνία
φαλτσοτομής

45 ° δεξιά

45 ° αριστερά

31,6 ° δεξιά

31,6 ° αριστερά

Θέση του υπό
κατεργασία τεμαχίου

κάτω ακμή στη ράγα

οδήγησης

κάτω ακμή στη ράγα

οδήγησης

επάνω ακμή στη ρά-

γα οδήγησης

κάτω ακμή στη ράγα

οδήγησης

Το έτοιμο υπό
κατεργασία τεμάχιο
βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από

την τομή

... αριστερά από

την τομή

... αριστερά από

την τομή

Εξωτερική ακμή

οριζόντια γωνία
φαλτσοτομής

45 ° αριστερά

45 ° δεξιά

31,6 ° αριστερά

31,6 ° δεξιά

Θέση του υπό
κατεργασία τεμαχίου

κάτω ακμή στη

ράγα οδήγησης

κάτω ακμή στη

ράγα οδήγησης

κάτω ακμή στη

ράγα οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό
κατεργασία τεμάχιο
βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από

την τομή

... δεξιά από την

τομή

... δεξιά από την

τομή

52°

38°

52°
