288

 | Hrvatski

1 609 92A 0XH | (12.12.14)

Bosch Power Tools

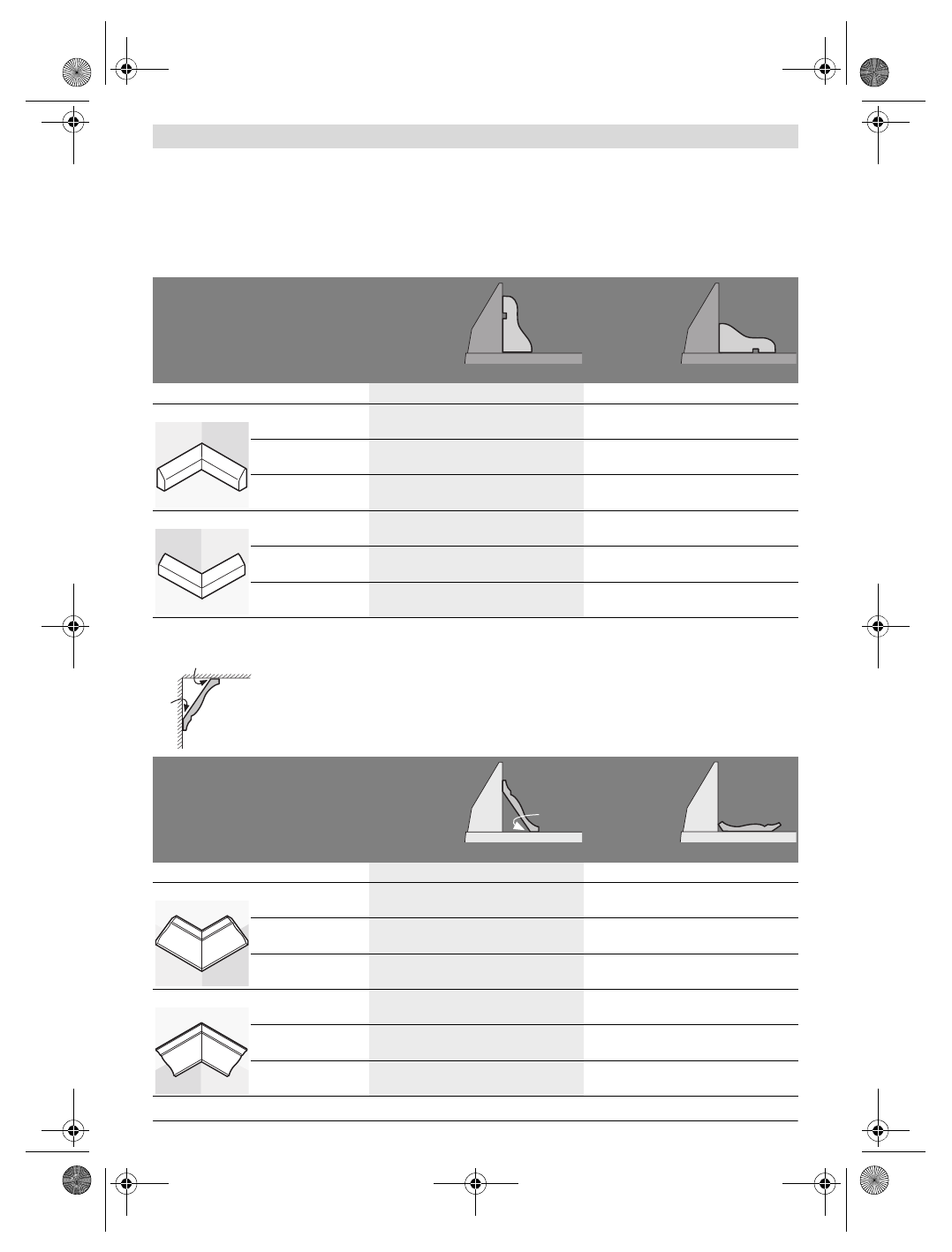

Obrada profilnih letvi (podnih ili stropnih letvi)

Profilne letve možete obrađivati na dva različita načina:

– prema  graničnoj  vodilici,
– plošno ležeće na stolu za piljenje.

Uvijek najprije izvršite probu sa namještenim kutom kosog re-
zanja na otpadnom drvu.

Podne letve

Donja tablica sadrži upute za obradu podnih letvi.

Stropne letve (prema US-standardu)

Namještanja

postavljena
prema granič-
noj vodilici

plošno polo-
žena na stol
za piljenje

Vertikalni kut kosog rezanja

0 °

45 °

Podna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut kosog
rezanja

45 ° lijevo

45 ° desno

0 °

0 °

Pozicioniranje izratka Donji rub na stolu za

piljenje

Donji rub na stolu za

piljenje

Gornji rub na gra-

ničnoj vodilici

Donji rub na granič-

noj vodilici

Završen izradak nalazi
se ...

... lijevo od reza

... desno od reza

... lijevo od reza

... lijevo od reza

Vanjski rub

Horizontalni kut kosog
rezanja

45 ° desno

45 °  lijevo

0 °

0 °

Pozicioniranje izratka Donji rub na stolu za

piljenje

Donji rub na stolu za

piljenje

Donji rub na granič-

noj vodilici

Gornji rub na gra-

ničnoj vodilici

Završen izradak nalazi
se ...

... desno od reza

... lijevo od reza

... desno od reza

... desno od reza

Ako stropne letve želite obrađivati plošno položene na stol za piljenje, morate namjestiti standardni kut
kosog rezanja 31,6° (horizontalni) i 33,9° (vertikalni).
Slijedeća tablica sadrži upute za obradu stropnih letvi.

Namještanja

postavljena
prema granič-
noj vodilici

plošno polo-
žena na stol
za piljenje

Vertikalni kut kosog rezanja

0 °

33,9 °

Stropna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut kosog
rezanja

45 ° desno

45 ° lijevo

31,6 ° desno

31,6 ° lijevo

Pozicioniranje izratka Donji rub na granič-

noj vodilici

Donji rub na granič-

noj vodilici

Gornji rub na gra-

ničnoj vodilici

Donji rub na granič-

noj vodilici

Završen izradak nalazi
se ...

... desno od reza

... lijevo od reza

... lijevo od reza

... lijevo od reza

Vanjski rub

Horizontalni kut kosog
rezanja

45 ° lijevo

45 ° desno

31,6 ° lijevo

31,6 ° desno

Pozicioniranje izratka Donji rub na granič-

noj vodilici

Donji rub na granič-

noj vodilici

Donji rub na granič-

noj vodilici

Gornji rub na gra-

ničnoj vodilici

Završen izradak nalazi
se ...

... desno od reza

... lijevo od reza

... desno od reza

... desno od reza

52°

38°

52°
