 Latviešu |

303

Bosch Power Tools

1 609 92A 0XH | (12.12.14)



Elektroinstrumenta darbības laikā netuviniet rokas zā-
ģēšanas vietai un zāģa asmenim.

Pieskaršanās zāģa as-

menim ir bīstama, jo var izraisīt savainojumu.



Kontaktējiet zāģa asmeni ar apstrādājamo priekšmetu
tikai tad, ja elektroinstruments ir ieslēgts.

Pretējā gadī-

jumā zāģa asmens var ieķerties apstrādājamajā priekšme-
tā, radot atsitiena briesmas.



Neatbalstieties pret elektroinstrumentu.

Elektroinstru-

menta apgāšanās darba laikā vai nejauša pieskaršanās zā-
ģa asmenim var izraisīt nopietnu savainojumu.



Nostipriniet apstrādājamo priekšmetu.

Iestiprinot ap-

strādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ie-
rīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.

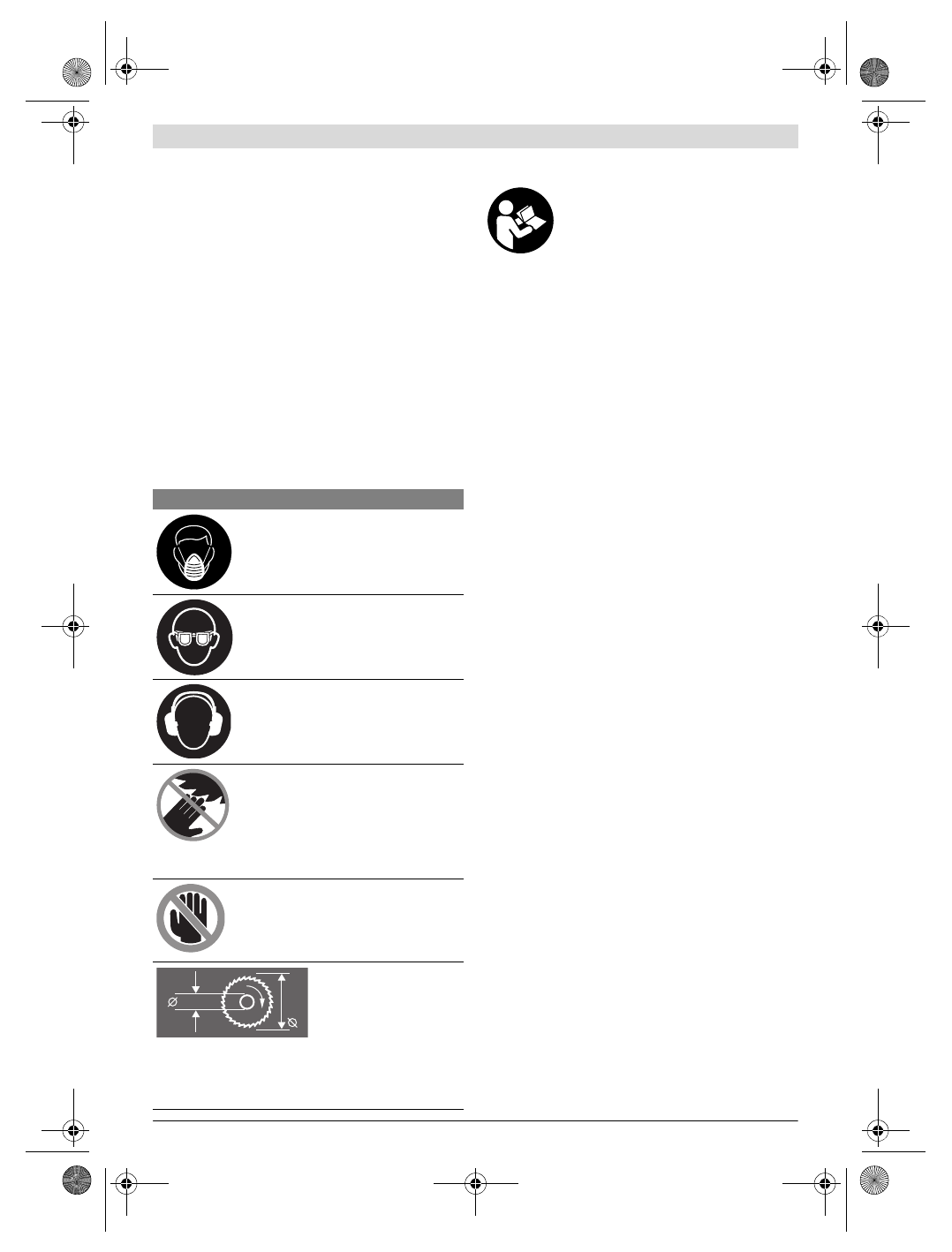

Simboli

Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt,
lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos apzī-
mējumus un to nozīmi. Apzīmējumu pareiza interpretācija
ļaus vieglāk un drošāk strādāt ar elektroinstrumentu.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteiku-
mus.

Šeit sniegto drošības noteikumu un norā-

dījumu neievērošana var izraisīt aizdegšanos
un būt par cēloni elektriskajam triecienam vai
nopietnam savainojumam.

Pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta tais-
nu zāģējumu veidošanai gareniskā un šķērsu virzienā. Iespēja-
mais horizontālais zāģēšanas leņķis ir no – 47 ° līdz +47 °, bet
iespējamais vertikālais zāģēšanas leņķis ir no –2 ° līdz 47 °.
Elektroinstrumenta jauda ļauj to izmantot cietu un mīkstu ko-
ka šķirņu, skaidu un šķiedru plākšņu, kā arī alumīnija un plast-
masas zāģēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta at-
tēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1

Svira darbinstrumenta galvas atbrīvošanai

2

Rokturis

3

Ieslēdzējs

4

Kustīgais aizsargpārsegs

5

Vadotne

6

Zāģēšanas galds

7

Asmens aptverplāksne

8

Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa
fiksēšanai

9

Svira horizontālā zāģēšanas leņķa fiksēto vērtību
fiksēšanai

10

Horizontālā zāģēšanas leņķa rādītājs

11

Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai

12

Horizontālā zāģēšanas leņķa skala

13

Urbumi elektroinstrumenta nostiprināšanai

14

Urbumi skrūvspīlēm

15

Padziļinājumi satveršanai

16

Atvērumi pagarinošās skavas ievietošanai

17

Skrūvspīles

18

Atdurskrūve vertikālā zāģēšanas leņķa 45 ° iestādīšanai

19

Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai

20

Slīdrullītis

21

Putekļu maisiņš

22

Aizsargpārsegs

23

Rokturis transportēšanai

24

Fiksators stiprināšanai transporta stāvoklī

25

Īscaurule skaidu izvadīšanai

26

Pretapgāšanās balsts

27

Atdurskrūve vertikālā zāģēšanas leņķa 0 ° iestādīšanai

28

Sešstūra stieņatslēga (6 mm)/krustrievas skrūvgriezis

29

Sešstūra ligzdskrūves (6 mm) vadotnes stiprināšanai

30

Urbumi pretapgāšanās balsta stiprināšanai

31

Skrūve pretapgāšanās balsta stiprināšanai

32

Skrūve ar krustrievas galvu

Simbols

Nozīme



Nēsājiet putekļu aiz-
sargmasku.



Nēsājiet aizsargbrilles.



Lietojiet līdzekļus dzir-
des orgānu aizsar-
dzībai.

Trokšņa iedarbī-

ba var radīt paliekošus
dzirdes traucējumus.



Elektroinstrumenta
darbības laikā netuvi-
niet rokas zāģēšanas
vietai un zāģa asmenim.

Pieskaršanās zāģa asme-
nim ir bīstama, jo var iz-
raisīt savainojumu.



Bīstama zona! Sekojiet,
lai Jūsu rokas, delnas
un pirksti atrastos pēc
iespējas tālāk no šīs zo-
nas.

Izvēloties zāģa asmeni, ņe-
miet vērā tā izmērus. As-
mens centrālā atvēruma dia-
metram jābūt tādam, lai as-
mens novietotos uz darb-
vārpstas cieši, bez spēles.
Nelietojiet samazinošos ie-
liktņus vai adapterus dia-
metra salāgošanai.

254 mm

30 mm
