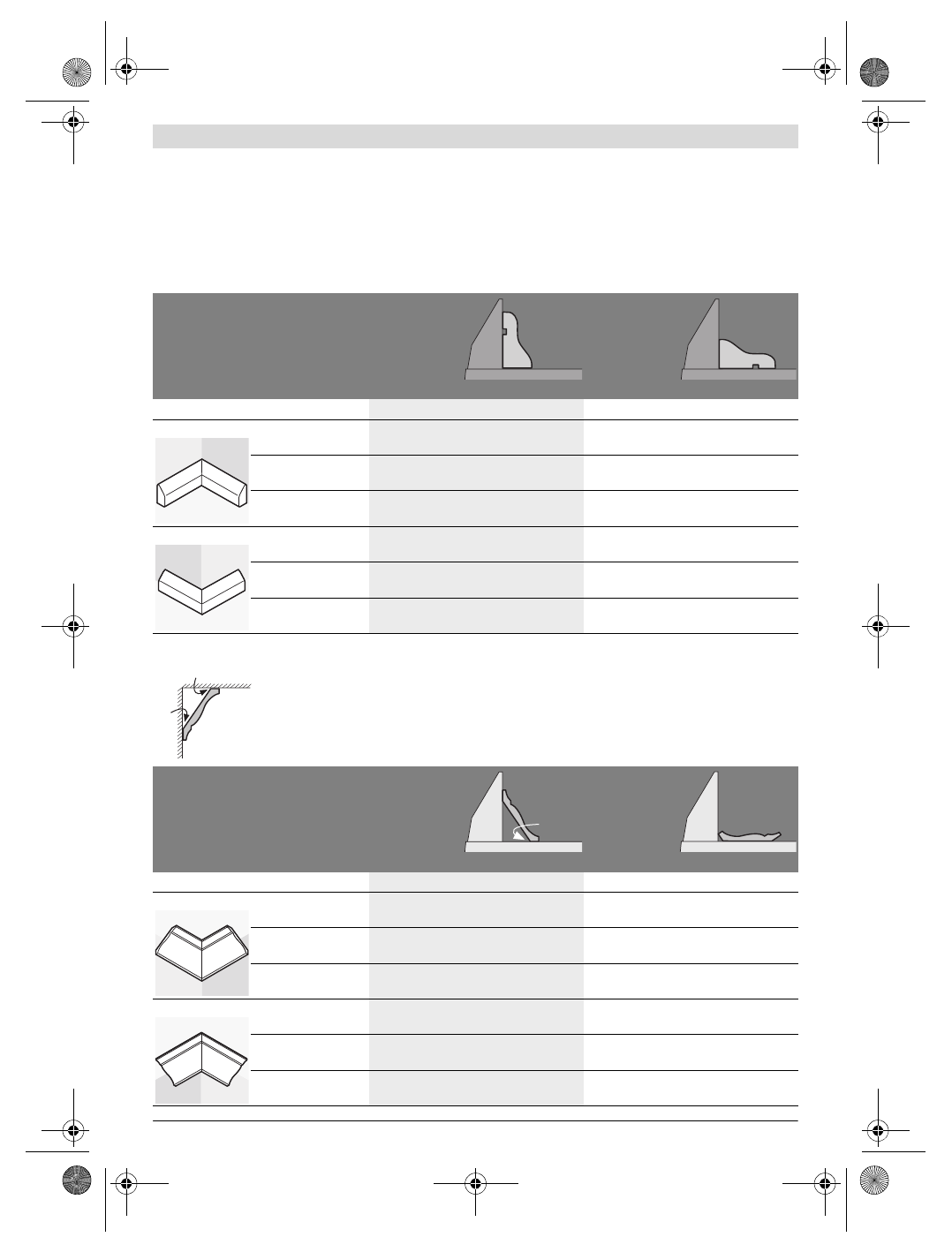

102

 | Svenska

1 609 92A 0XH | (12.12.14)

Bosch Power Tools

Bearbetning av profilhyvlade lister (golv- och taklister)

Profilhyvlade lister kan bearbetas på två olika sätt:
– lagda mot anslagsskenan,
– plant liggande på sågbordet.
Provsåga med inställd geringsvinkel på virkesavfall.

Golvlister

Tabellen nedan lämnar anvisningar om bearbetning av golvlister.

Taklister (enligt US-standard)

Inställningar

inställda mot
anslags-
skenan

plant
liggande på
sågbordet

vertikal geringsvinkel

0 °

45 °

Golvlist

vänster sida

höger sida

vänster sida

höger sida

Innerkant

Horisontal
geringsvinkel

45 ° vänster

45 ° höger

0 °

0 °

Arbetsstyckets
placering

Underkant på

sågbordet

Underkant på

sågbordet

Överkant mot

anslagsskenan

Underkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till vänster

om snittet

... till höger om

snittet

... till vänster

om snittet

... till vänster

om snittet

Ytterkant

Horisontal
geringsvinkel

45 ° höger

45 ° vänster

0 °

0 °

Arbetsstyckets
placering

Underkant på

sågbordet

Underkant på

sågbordet

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster

om snittet

... till höger om

snittet

... till höger om

snittet

Om taklisterna ska bearbetas plant liggande på sågbordet måste standardgeringsvinkeln 31,6° (horison-
tal) och 33,9° (vertikal) ställas in.
I tabellen nedan ingår instruktioner för bearbetning av taklister.

Inställningar

inställda mot
anslags-
skenan

plant
liggande på
sågbordet

vertikal geringsvinkel

0 °

33,9 °

Taklister

vänster sida

höger sida

vänster sida

höger sida

Innerkant

Horisontal
geringsvinkel

45 ° höger

45 ° vänster

31,6 ° höger

31,6 ° vänster

Arbetsstyckets
placering

Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Underkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster

om snittet

... till vänster vom

snittet

... till vänster

om snittet

Ytterkant

Horisontal
geringsvinkel

45 ° vänster

45 ° höger

31,6 ° vänster

31,6 ° höger

Arbetsstyckets
placering

Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster

om snittet

... till höger om

snittet

... till höger om

snittet

52°

38°

52°
