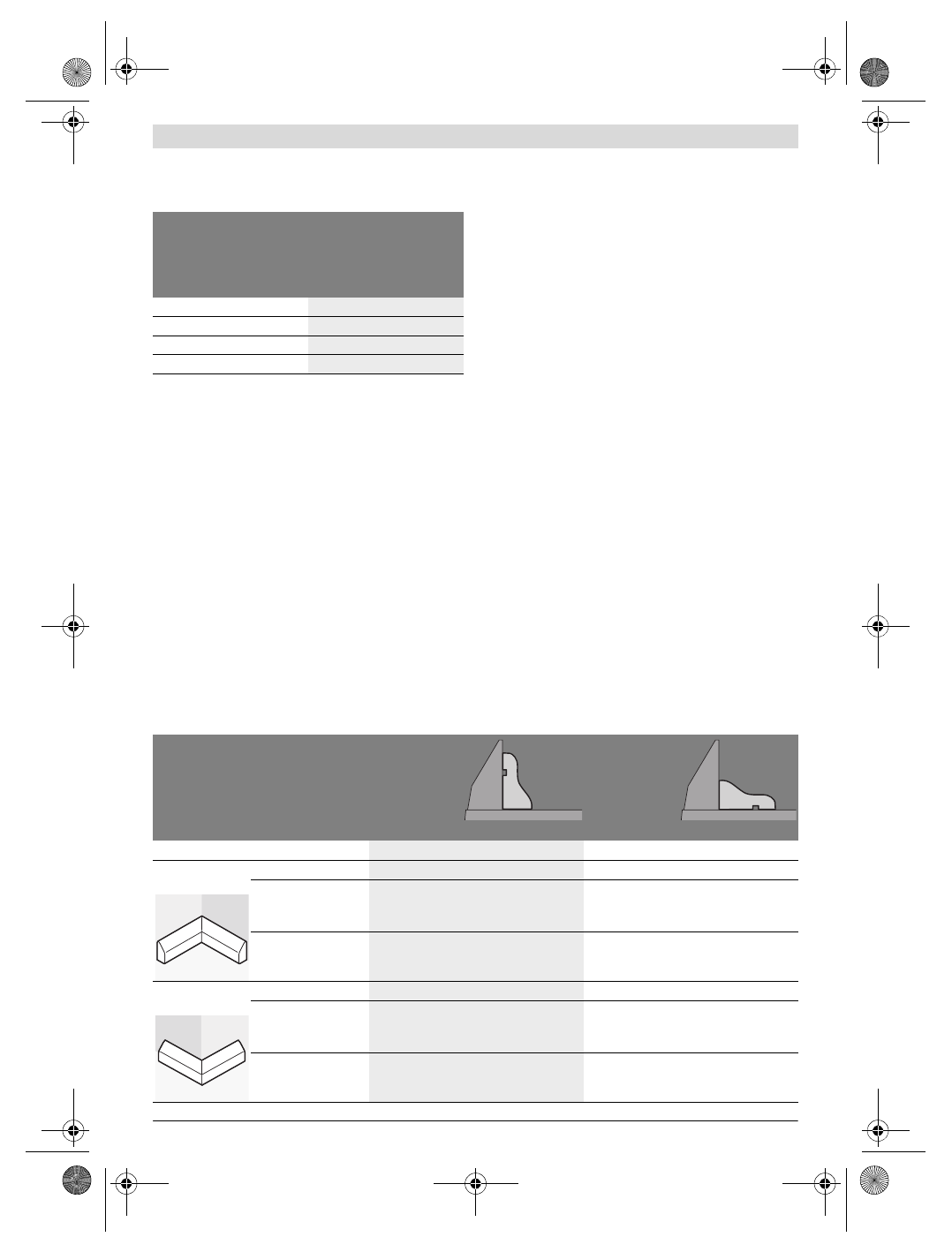

 Polski |

155

Bosch Power Tools

1 609 92A 0XH | (12.12.14)

Dopuszczalne rozmiary przedmiotu przeznaczonego do
obróbki
Maksymalna

 wielkość materiału:

Minimalna

 wielkość materiału (= wszystkie elementy, które

mogą zostać przymocowane za pomocą załączonego w dosta-
wie ścisku stolarskiego

17

 z lewej lub prawej strony tarczy pi-

larskiej): 170 x 45 mm (wysokość x szerokość)

maks. głębokość cięcia

(0 °/0 °): 89 mm

Wymiana podkładek (zob. rys. L)

Czerwone podkładki

7

 mogą się zużyć po dłuższym użytkowa-

niu elektronarzędzia.

Należy wymienić uszkodzone podkładki.

– Ustawić elektronarzędzie w pozycji roboczej.
– Wykręcić śruby

42

 za pomocą dołączonego do zestawu

wkrętaka krzyżowego i wyjąć zużyte podkładki.

– Nałożyć nową prawą podkładkę.
– Przykręcić podkładkę śrubami

42

 umieszczając ją jak naj-

bardziej wysuniętą na prawo, tak aby tarcza pilarska na ca-
łej długości posuwu nie zetknęła się z podkładką.

– Powtórzyć kroki montażu analogicznie dla lewej podkładki.

Piłowanie

Obrzynanie

– Unieruchomić przedmiot obrabiany uwzględniając jego

wymiary.

– Ustawić żądany poziomy i/lub pionowy kąt cięcia.
– Włączyć elektronarzędzie.
– Wcisnąć dźwignię

1

 i wolno poprowadzić do dołu głowicę

elektronarzędzia, pociągając za uchwyt

2

.

– Przepiłować przedmiot obrabiany z równomiernym posu-

wem.

– Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska

zatrzyma się całkowicie.

– Przesunąć powoli głowicę do góry.

Nietypowe przedmioty obrabiane

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy
je szczególnie starannie zabezpieczyć przed przesuwaniem
się. Na linii cięcia nie może powstać szczelina między przed-
miotem obrabianym, ogranicznikem cięcia i stołem pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Cięcie listew profilowych (listwy przypodłogowe lub sufitowe)

Listwy profilowe można ciąć w dwojaki sposób:

– ustawione pionowo przy ograniczniku cięcia,
– ułożone płasko na stole pilarskim.

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce
listwy.

Listwy przypodłogowe

Poniższa tebela zawiera wskazówki dotyczące cięcia listw przypodłogowych.

Kąt uciosu

wysokość x szerokość

[mm]

poziom

pion

przy maksy-

malnej wyso-

kości

przy maksy-

malnej szero-

kości

0 °

0 °

89 x 89

60 x 130

45 °

0 °

89 x 59

57 x 89

0 °

45 °

58 x 85

38 x 120

45 °

45 °

38 x 76

38 x 76

Ustawienia

pionowo przy
ograniczniku
cięcia

ułożone pła-
sko na stole
pilarskim

pionowy kąt uciosu

0 °

45 °

Listwa przypodłogowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź
wewnętrzna

Poziomy kąt cięcia

45 ° z lewej strony 45 °  z  prawej  strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź górna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z lewej strony

cięcia

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

Krawędź
zewnętrzna

Poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z prawej strony

cięcia

... z prawej strony

cięcia
