Listwy sufitowe (wg amerykańskich standardów)

Kontrola i wykonywanie ustawień podstawowych



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.

Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby poprawić pod-
stawowe ustawienia elektronarzędzia.
Niezbędne jest do tego doświadczenie oraz odpowiednie spe-
cjalistyczne narzędzia.

Autoryzowana placówka serwisowa firmy Bosch przepro-
wadza te prace szybko i niezawodnie.

Ustawianie wskaźnika kąta (poziom) (zob. rys. N)

– Ustawić elektronarzędzie w pozycji roboczej.
– Przekręcić stół pilarski

6

 aż do zagłębienia

11

 dla 0 °.

Dźwignia

9

 musi słyszalnie zaskoczyć we wgłębienie.

Kontrola:

Wskaźnik kąta

10

 musi znajdować w jednej linii z podziałką

0 °na  skali

12

.

Ustawianie:

– Poluzować śrubę

43

 za pomocę dołączonego do zestawu

śrubokręta krzyżowego i ustawić wskaźnik kąta wzdłuż po-
działki 0 °.

– Dokręcić  ponownie  śrubę.

Ustawianie wkaźnika kąta (pion) (zob. rys. O)

– Ustawić elektronarzędzie w pozycji roboczej.
– Przekręcić stół pilarski

6

 aż do zagłębienia

11

 dla 0 °.

Dźwignia

9

 musi słyszalnie zaskoczyć we wgłębienie.

– Odchylić głowicę elektronarzędzia tak, aby przylegała ona

do wkrętu zderzakowego

27

 dla kąta uciosu wynoszącego

0 °, a następnie dociągnąć ponownie uchwyt mocujący

19

.

Kontrola:

Wskaźnik kąta

41

 musi znajdować w jednej linii z podziałką

0 °na  skali

44

.

Ustawianie:

– Poluzować śrubę

45

 za pomocą dołączonego do zestawu

śrubokręta krzyżowego oraz ustawić wskaźnik kątów
wzdłuż podziałki 0 °.

– Dokręcić  ponownie  śrubę.
– Po tym ustawieniu skontrolować dla pewności, czy usta-

wienie to jest też właściwe dla wartości 45 °.

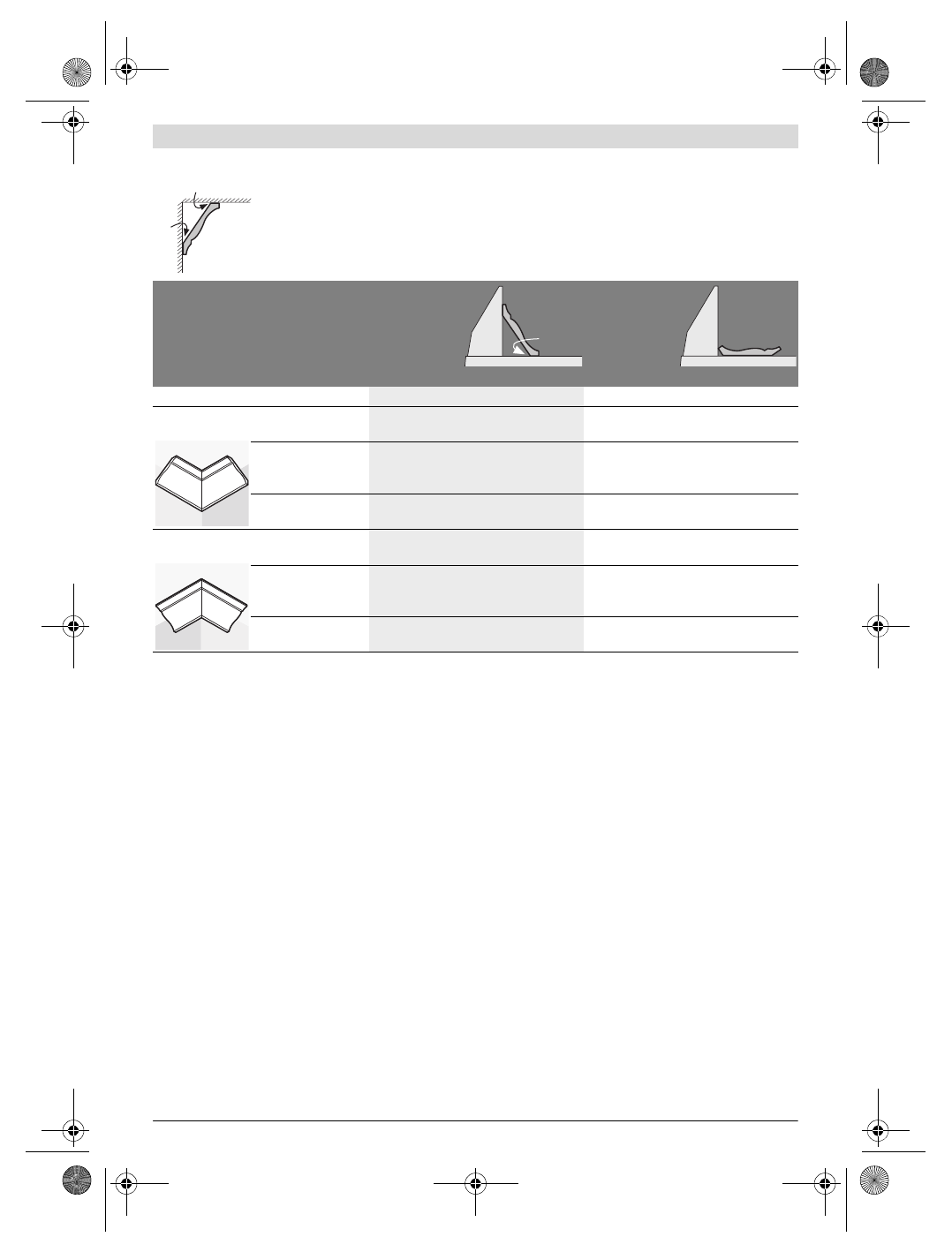

Chcąc ciąć listwy sufitowe ułożone płasko na stole pilarskim, należy ustawić standardowe kąty cięcia
31,6° (poziom) i 33,9° (pion).
Poniższa tabela zawiera wskazówki dotyczące cięcia listew sufitowych.

Ustawienia

pionowo przy
ograniczniku
cięcia

ułożone pła-
sko na stole
pilarskim

pionowy kąt uciosu

0 °

33,9 °

Listwa sufitowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź we-
wnętrzna

Poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony 31,6 ° z prawej stro-

ny

31,6 ° z lewej strony

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony cię-

cia

... z lewej strony cię-

cia

... z lewej strony cię-

cia

Krawędź ze-
wnętrzna

Poziomy kąt cięcia

45 ° z lewej strony 45 ° z prawej strony 31,6 ° z lewej strony 31,6 ° z prawej stro-

ny

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony cię-

cia

... z prawej strony

cięcia

... z prawej strony

cięcia

52°

38°

52°
