Stellen Sie sich nie auf das Elektrowerkzeug.

 Es können

ernsthafte Verletzungen auftreten, wenn das Elektrowerk-
zeug umkippt oder wenn Sie versehentlich mit dem Säge-
blatt in Kontakt kommen.



Sichern Sie das Werkstück.

Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-
weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf auszuführen. Dabei
sind horizontale Gehrungswinkel von – 47 ° bis +47 ° sowie
vertikale Gehrungswinkel von –2 ° bis 47 ° möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen
von Hart- und Weichholz, Span- und Faserplatten sowie
Aluminium und Kunststoff.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf den Grafik-
seiten.

1

Hebel zum Lösen des Werkzeugarms

2

Handgriff

3

Ein-/Ausschalter

4

Pendelschutzhaube

5

Anschlagschiene

6

Sägetisch

7

Einlegeplatte

8

Feststellknauf für beliebige Gehrungswinkel (horizontal)

9

Hebel für Gehrungswinkelvoreinstellung (horizontal)

10

Winkelanzeiger (horizontal)

11

Einkerbungen für Standard-Gehrungswinkel

12

Skala für Gehrungswinkel (horizontal)

13

Bohrungen für Montage

14

Bohrungen für Schraubzwinge

15

Griffmulden

16

Bohrungen für Verlängerungsbügel

17

Schraubzwinge

18

Anschlagschraube für 45 °-Gehrungswinkel (vertikal)

19

Spanngriff für beliebige Gehrungswinkel (vertikal)

20

Gleitrolle

21

Staubbeutel

22

Schutzhaube

23

Transportgriff

24

Transportsicherung

25

Spanauswurf

26

Kippschutzbügel

27

Anschlagschraube für 0 °-Gehrungswinkel (vertikal)

28

Innensechskantschlüssel (6 mm)/
Kreuzschlitzschraubendreher

29

Innensechskantschrauben (6 mm) der Anschlagschiene

30

Bohrungen für Kippschutzbügel

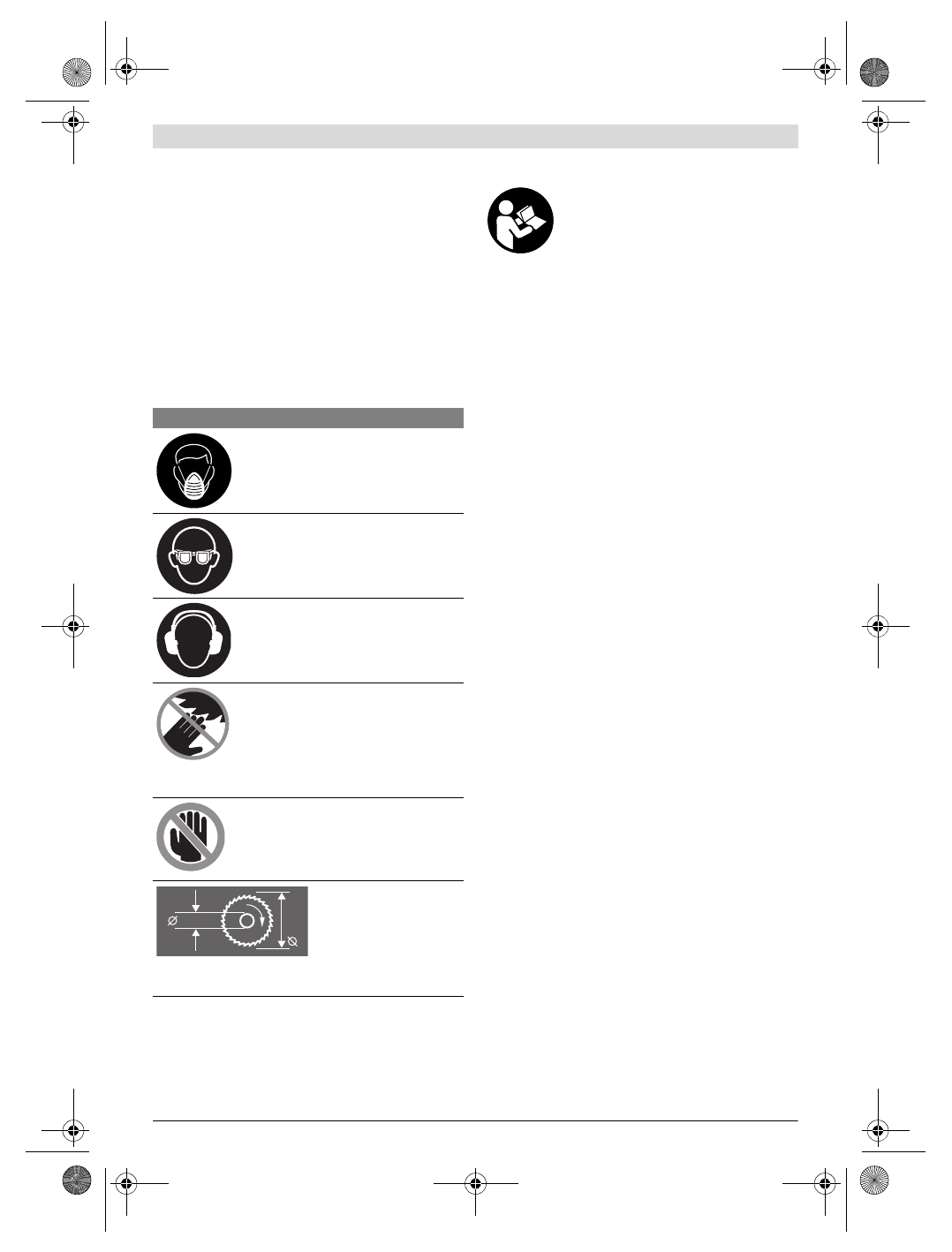

Symbol

Bedeutung



Tragen Sie eine Staub-
schutzmaske.



Tragen Sie eine Schutz-
brille.



Tragen Sie Gehör-
schutz.

Die Einwirkung

von Lärm kann Gehör-
verlust bewirken.



Kommen Sie mit Ihren
Händen nicht in den
Sägebereich, während
das Elektrowerkzeug
läuft.

Beim Kontakt mit

dem Sägeblatt besteht
Verletzungsgefahr.



Gefahrenbereich! Hal-
ten Sie möglichst Hän-
de, Finger oder Arme
von diesem Bereich
fern.

Beachten Sie die Abmessun-
gen des Sägeblatts. Der
Lochdurchmesser muss
ohne Spiel zur Werk-
zeugspindel passen. Ver-
wenden Sie keine Reduzier-
stücke oder Adapter.

254 mm

30 mm
