Simboli

Simboli, ki sledijo, so lahko pomembni za uporabo Vašega ele-
ktričnega orodja. Zapomnite si, prosimo, simbole in njihov
pomen. Pravilna razlaga simbolov Vam pomaga, da električno
orodje bolje in varneje uporabljate.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila.

Napake

zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza. Pri tem so mo-
žni vodoravni jeralni koti od – 47 ° do +47 ° ter navpični jeralni
koti od –2 ° do 47 °.
Zmogljivost električnega orodja je konstruirana za žaganje tr-
dega in mehkega lesa, ivernih in vlaknenih plošč ter aluminija
in umetne mase.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.

1

Vzvod za sprostitev roke orodja

2

Ročaj

3

Vklopno/izklopno stikalo

4

Premični zaščitni pokrov

5

Prislonski trak

6

Zasučna plošča

7

Vložna plošča

8

Gumb za nastavitev poljubnega jeralnega kota
(vodoravno)

9

Ročica za prednastavitev jeralnega kota (vodoravno)

10

Kotni kazalnik (vodoravno)

11

Zareze za standardni jeralni kot

12

Skala za nastavitev jeralnega kota (vodoravno)

13

Izvrtine za montažo

14

Izvrtine za primež

15

Prijemna vdolbina

16

Izvrtine za podaljšani locen

17

Primež

18

Prislonski vijak za 45 °-jeralni kot (navpično)

19

Vpenjalna ročica za poljubne jeralne kote (navpično)

20

Drsni valjček

21

Vrečka za prah

22

Zaščitni pokrov

23

Ročaj za transportiranje

24

Transportno varovalo

25

Izmet ostružkov

26

Locen za zaščito pred prevrnitvijo

27

Prislonski vijak za 0 °-jeralni kot (navpično)

28

Notranji šestrobni ključ (6 mm)/križni izvijač

29

Notranji šestrobni vijaki (6 mm) prislona

30

Izvrtine zaščite pred prevrnitvijo

31

Pritrdilni vijak zaščite pred prevrnitvijo

32

Križni vijak

33

Blokada vretena

34

Notranji šestrobni vijak (6 mm) za pritrditev žaginega lista

35

Vpenjalna prirobnica

36

Žagin list

37

Orodno vreteno

38

Podaljševalni locen

39

Krilni vijak

40

Navojna ročica

41

Kotni kazalnik (navpično)

42

Vijaki za vložno ploščo

43

Vijak za kotni kazalnik (vodoravno)

44

Skala za nastavitev jeralnega kota (navpično)

45

Vijak za kotni kazalnik (navpično)

Prikazan ali opisan pribor ni del standarnega obsega dobave.
Celoten pribor je del našega programa pribora.

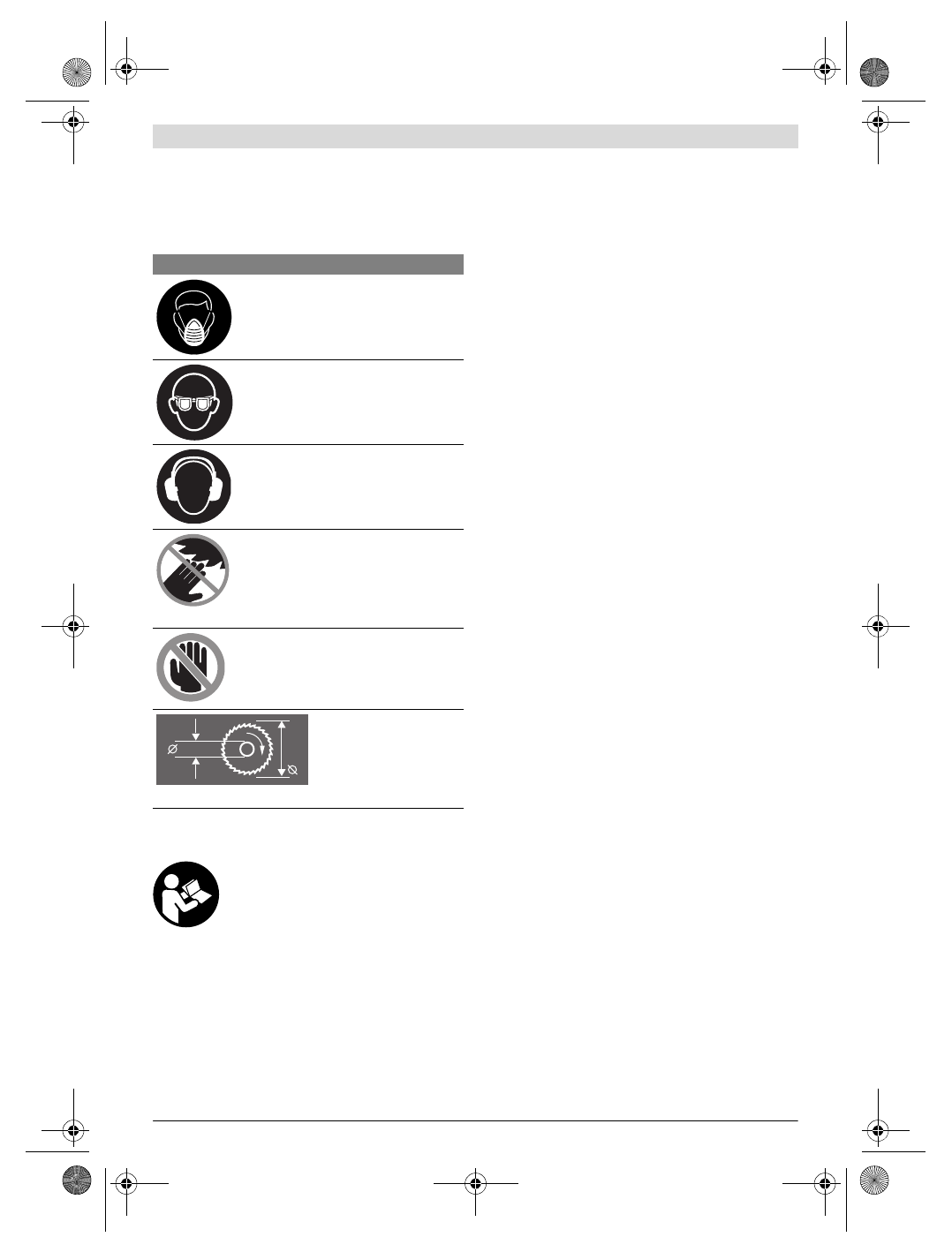

Simbol

Pomen



Nosite zaščitno masko
proti prahu.



Nosite zaščitna očala.



Nosite zaščitne glušni-
ke.

Vpliv hrupa lahko pov-

zroči izgubo sluha.



Ne segajte s svojimi ro-
kami v območje žage,
medtem ko električno
orodje obratuje.

Pri sti-

ku z žaginim listom obsta-
ja nevarnost poškodbe.



Območje nevarnosti!
Imejte roke, prste ali
lahti kolikor mogoče
stran od tega območja.

Upoštevajte mere žaginega
lista. Premer izvrtine mora
natančno ustrezati vretenu
orodja. Ne uporabljajte re-
ducirnih kosov ali adapter-
jev.

254 mm

30 mm
