 Suomi |

117

Bosch Power Tools

1 609 92A 0XH | (12.12.14)

Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet.

Tur-

vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu suoraan pituus- ja poikittaissaha-
ukseen pöytäkoneena. Tällöin ovat vaakasuorat jiirikulmat vä-
liltä – 47 ° ja +47 ° sekä pystysuorat jiirikulmat väliltä –2 ° ja
47 ° mahdollisia.
Sähkötyökalun teho on tarkoitettu kovan ja pehmeän puun,
lastu- ja kuitulevyn sekä alumiinin ja muovin sahaamiseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.

1

Konevarren vapautusvipu

2

Kahva

3

Käynnistyskytkin

4

Heilurisuojus

5

Ohjainkisko

6

Sahapöytä

7

Välilaatta

8

Lukkonuppi mielivaltaista jiirikulmaa varten
(vaakatasossa)

9

Vipu jiirikulman esiasetusta varten (vaakatasossa)

10

Sahauskulmaosoitin (vaakatasossa)

11

Lovet vakiojiirikulmia varten

12

Asteikko jiirikulmaa varten (vaakatasossa)

13

Reikiä asennusta varten

14

Reiät ruuvipuristinta varten

15

Kahvasyvennykset

16

Reiät pidennystankoa varten

17

Ruuvipuristin

18

45 °-jiirikulman rajoitinruuvi (pystysuora)

19

Lukkokahva mielivaltaista jiirikulmaa varten (pystysuora)

20

Liukurulla

21

Pölypussi

22

Suojus

23

Kuljetuskahva

24

Käynnistysvarmistin

25

Lastun poistoaukko

26

Kaatumisestosanka

27

0 °-jiirikulman rajoitinruuvi (pystysuora)

28

Kuusiokoloavain (6 mm)/ristiuraruuvitaltta

29

Ohjainkiskon kuusiokoloruuvit (6 mm)

30

Reiät kaatumisestosankaa varten

31

Kiinnitysruuvi kaatumisestosankaa varten

32

Ristikantaruuvi

33

Karalukitus

34

Sahanterän kiinnityksen kuusiokoloruuvi (6 mm)

35

Kiristyslaippa

36

Sahanterä

37

Työkalukara

38

Pidennystanko

39

Siipiruuvi

40

Kierretanko

41

Sahauskulmaosoitin (pystysuora)

42

Ruuvit välilaattaa varten

43

Kulmaosoittimen ruuvi (vaakasuora)

44

Asteikko jiirikulmaa varten (pystysuora)

45

Sahauskulmaosoittimen ruuvi (pystysuora)

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.



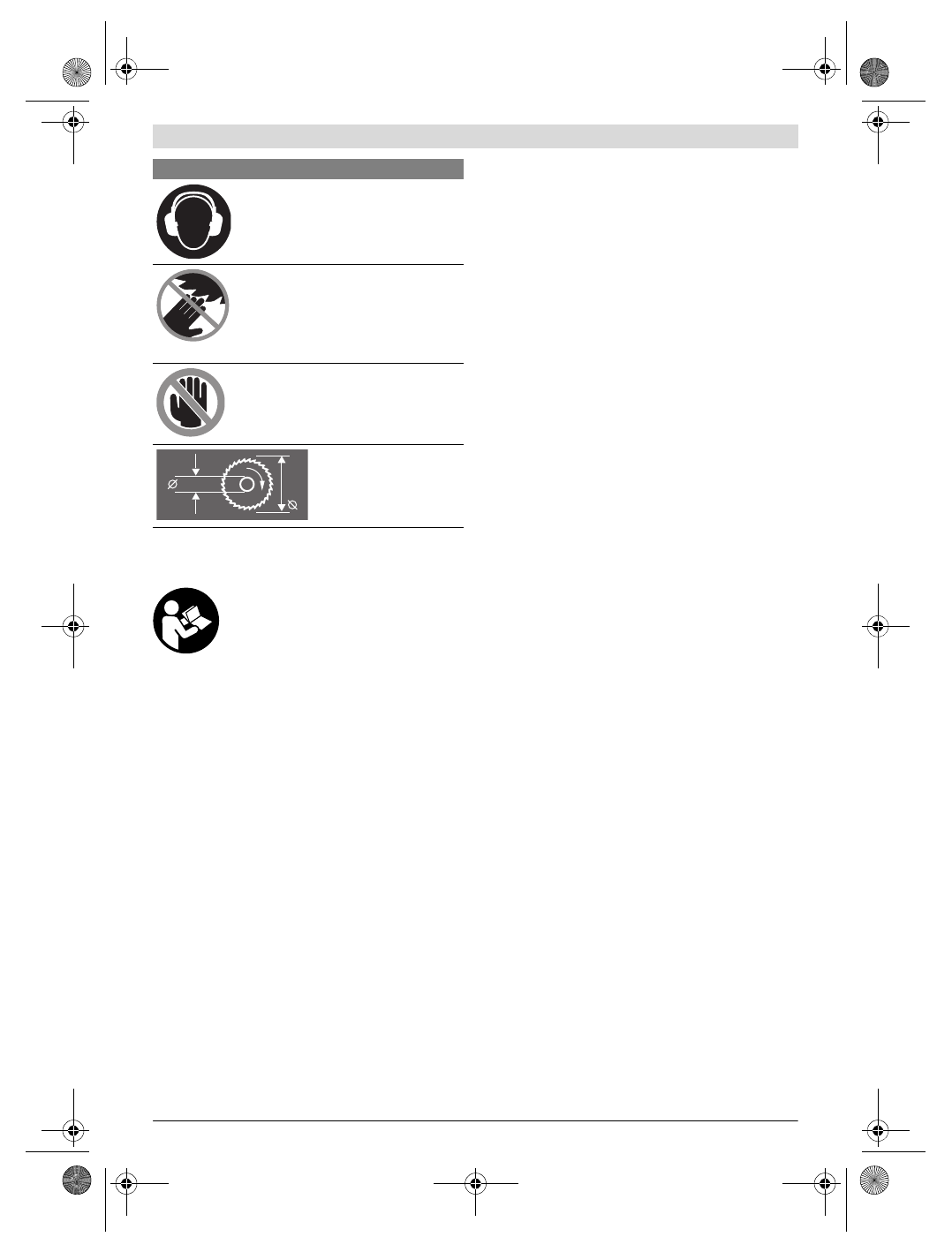

Käytä kuulonsuojainta.

Melu saattaa aiheuttaa
kuulon menetystä.



Pidä kädet loitolla sa-
hausalueelta sähkötyö-
kalun ollessa käynnissä.

Sahanterää kosketetta-
essa on olemassa louk-
kaantumisvaara.



Vaaravyöhyke! Pidä mi-
käli mahdollista kädet,
sormet ja käsivarret loi-
tolla tältä alueelta.

Ota huomioon sahanterän
mitat. Aukon halkaisijan tu-
lee sopia työkalun karaan vä-
lyksittä. Älä käytä supistus-
kappaleita tai adaptereita.

Tunnusmerkki

Merkitys

254 mm

30 mm
