Connecting your equipment
03
25
En
English
Français
Deutsch
Nederlands
Italiano
Español

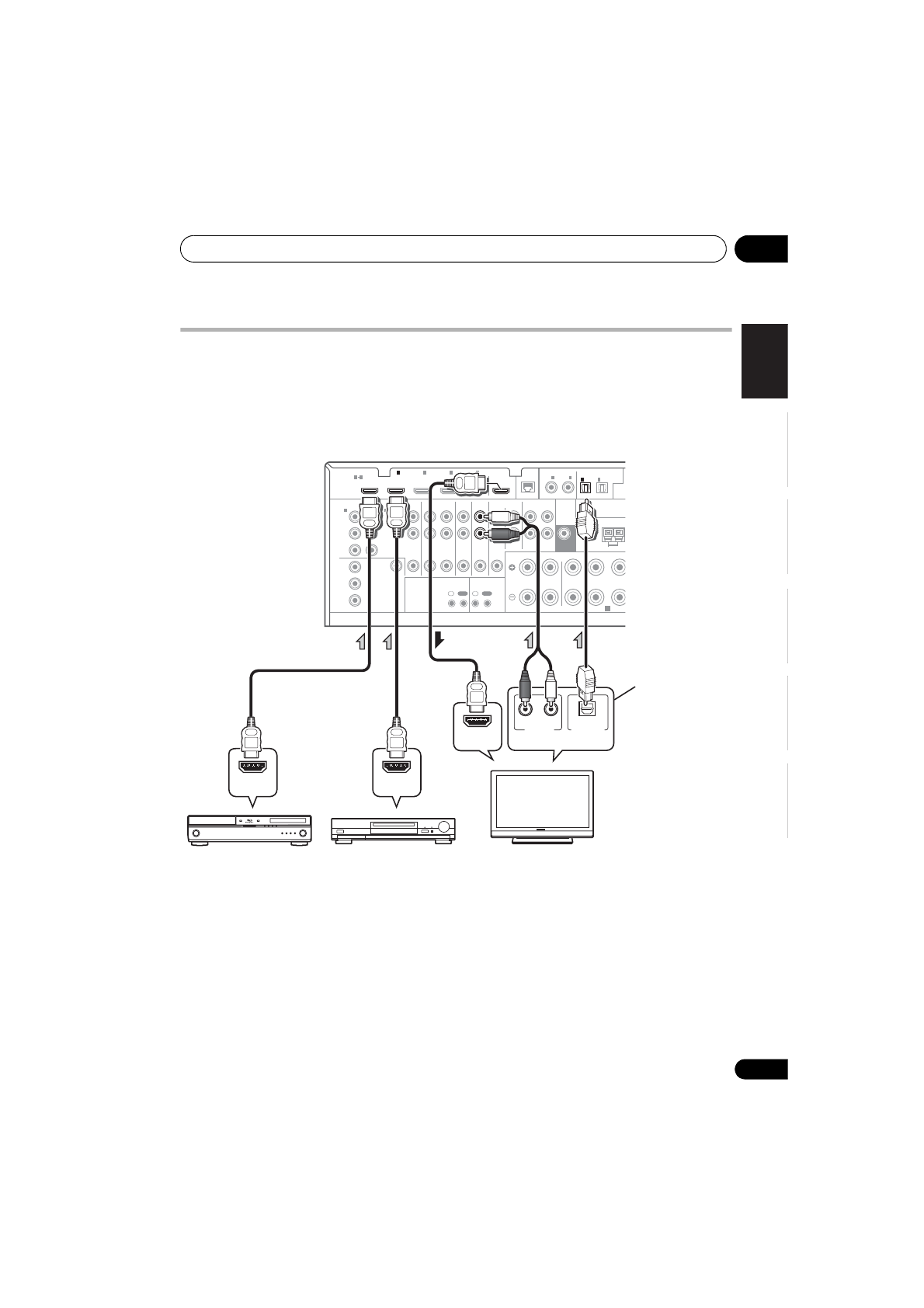

Connecting your TV and playback components
Connecting using HDMI
If you have an HDMI or DVI (with HDCP) equipped component (
BD
: Blu-ray disc player, etc.), you
can connect it to this receiver using a commercially available HDMI cable.
If the TV and playback components support the
Control
with HDMI function, the convenient
Control
with HDMI functions can be used (see
Control with HDMI function
on page 63).
• For input components, connections other
than HDMI connections are also possible
(see
Connecting your DVD player with no
HDMI output
on page 27).
• If you want to listen to the sound of the TV
over the receiver, connect the receiver and
TV with audio cables.
HDMI
ASSIGNABLE
P
B
P
R
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
(DVD)
(DVR/BDR)
(DVD)
Y
P
B
P
R
Y
P
B
P
R
Y
L
R
R
FRONT
CENTER
SURROUND
L
R
ZONE 2
OUT
DVR/BDR
DVD
OUT
IN
CD-R/TAPE
OUT
IN
IN
CD
IN
TV/SAT
IN
VIDEO
IN
(DVR/BDR)
(OUTPUT
(CD)
SUBWOOFER
(TV/SAT)
AM LOOP
COMPONENT VIDEO
AUDIO
PRE OUT
ANTENNA
OPTICAL
A
VIDEO
IR
CONTROL
SPEAKERS
MONITOR
OUT
LAN
COAXIAL
BD IN
IN
IN
IN
IN
OUT
(10/100)
IN
1
IN
2
1
IN
1
IN
2
1 4
2
3
4
IN
1
A
IN
2
IN
OUT
IN
OUT
HDMI IN
HDMI OUT
HDMI OUT
DIGITAL OUT
OPTICAL
ANALOG
R
L
AUDIO OUT
Other HDMI/DVI-
equipped component
HDMI/DVI-compatible
Blu-ray disc player
HDMI/DVI-compatible TV
Select one
This connection is
required in order to
listen to the sound of
the TV over the receiver.
VSX-1020/
VSX-1025
