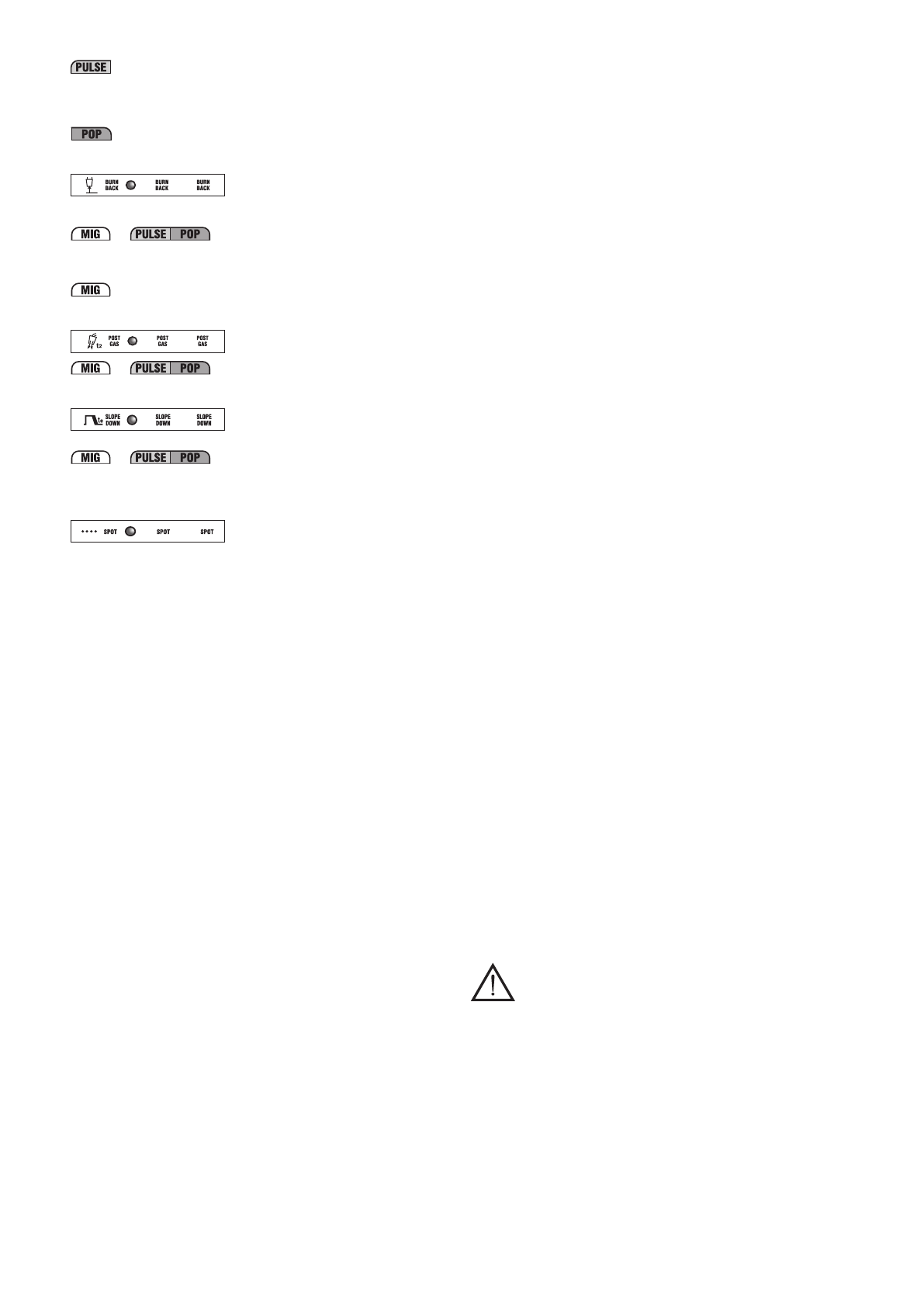

- 134 -
nastavljena nivoja.
V načinu MIG/MAG pulse arc parameter določa zadušitev obloka. Višja je
vrednost, bolj bo skoncentriran oblok med varjenjem. V varilnem načinu, ki
uporablja dva nivoja toka (bi-level, pulse on pulse ali T
start
), je zadušitev obloka
običajna za oba nastavljena nivoja (+1% / -1%).
V načinu MIG/MAG Pulse on pulse omogoča uravnavanje trajanja sekundarnega
varilnega toka (nastavljanje 0,1-10 sekund in prižgana svetleča dioda
(15b)
).
10e-
Izgorevanje zaustavljalne žice varjenja (BURN-BACK).
Omogoča nastavljanje izgorevanja varilne žice pri zaustavljanju varjenja.
Med nastavljanjem sinergičnega programa MIG/MAG omogoča nastavljanje
popravka, ki ga želite doseči pri BURN_BACK TIME, izračunanem v sinergiji
(razpon -1%/+1%, prižgana svetleča dioda
(15c)
).
Short arc »PRG 0”
Z ustrezno nastavitvijo omogoča izogibanje lepljenju žice na obdelovanec
(nastavljanje 0,001-1 sekunde in prižgana svetleča dioda
(15b)
).
10f-
POST-GAS
Omogoča prilagajanje časa iztekanja zaščitnega plina od zaustavitve varjenja
(uravnavanje 01,-10 sekund in prižgana svetleča dioda
(15b)
).
10g-
Rampa za padec varilnega toka (SLOPE DOWN).
Se aktivira izključno s sinergičnimi programi MIG-MAG SHORT ARC, PULSE
ARC in PULSE onPULSE.
Omogoča postopno zmanjšanje toka, ko spustite gumb na elektrodnem držalu
(nastavitev 0-3 sekund in prižgana svetleča dioda
(15b)
).
10h-
Čas točkovnega varjenja (SPOT TIME).
Se aktivira le, če je izbran način »SPOT« s tipko
(8)
. Omogoča izvajanje
točkovnega varjenja MIG/MAG z nadzorom trajanja varjenja (nastavljanje 0,1-10
sekund in prižgana svetleča dioda
(15b)
).
11- Tipka za ročno proženje električnega ventila za plin.
Tipka omogoča iztekanje plina (izpust iz cevi - uravnavanje dometa), ne da bi bilo
treba pritiskati na gumb elektrodnega držala; tipka deluje v hipu.
12- Tipka za ročno podajanje žice.
Tipka omogoča napredovanje žice v ovoju elektrodnega držala, ne da bi bilo
treba pritiskati na gumb elektrodnega držala; deluje v hipu, hitrost pomikanja pa
je nespremenljiva.
13- Ročica kodirnika za nastavljanje parametrov za varjenje (glejte 10a-10h).
14- Ročica kodirnika.
Z ročico nastavljamo:
- Varilni tok I
2
(prižgana svetleča dioda
(16a)
).
- Hitrost napredovanja žice (prižgana svetleča dioda
(16c)
).
- Debelina kosa, ki se uporablja pri varjenju (prižgana svetleča dioda
(16b)
).
V načinu varjenja, ki uporablja dve stopnji toka (bi-level, pulse on pulse ali T
start
),
ročica pri prižgani diodi
(10b)
uravnava:
- Varilni tok I
1
(prižgana svetleča dioda
(16a)
) sekundarnega nivoja.
- Hitrost podajanja žice za sekundarni nivo varjenja (prižgana svetleča dioda
(16c)
).
- Debelina kosa, ki se uporablja pri varjenju (prižgana svetleča dioda
(16b)
), ki
se nanaša na sekundarni nivo.
15- Alfanumerični zaslon na 3 številke.
Prikazuje:
- vrednost varilnih parametrov (glejte od
(10a)
do
(10h)
) pri delovanju v prazno.
- realno napetost obloka med varjenjem.
POZOR: pri zaustavitvi varjenja se zaslon samodejno postavi na nastavljeno
vrednost.
- signalizira alarm (glejte točko 1).
15a, 15b, 15c- svetleče diode za označevanje uporabljane merske enote
(volt, sekunde, odstotek).
16- Alfanumerični zaslon na 3 cifre.
Prikazuje:
- nastavljena vrednost z ročico kodirnika
(14)
.
- realni tok med varjenjem.
POZOR: pri zaustavitvi varjenja se zaslon samodejno postavi na nastavljeno
vrednost.
- signalizira alarm (glejte točko 1).
16a, 16b, 16c- Svetleča dioda za prikaz merske enote v teku (tok v amperih
(A), debelino v milimetrih (mm) in hitrost žice v metrih/minuto (m/min)).
17- Tipka za izbiro merske enote amper/debelina v m/min (svetleča dioda (16a)
(16b) (16c)).
V sinergičnih programih MIG/MAG omogoča nastavitev z enkoderjem
(14)
debeline materiala za varjenje, varilnega toka, hitrosti žice.
Nastavitev vsakega posameznega parametra (npr. debeline materiala)
samodejno določi druge parametre (npr. varilnega toka in hitrosti žice).
V »PRG 0« za ročno izbiro: možno je samo uravnavanje hitrosti žice (prižgana
svetleča dioda
(16c)
).
4.3 PRIKLIC IN SHRANJEVANJE PROGRAMOV
4.3.1 PRIKLIC PROGRAMOV, KI JIH TOVARNIŠKO SHRANI PROIZVAJALEC
4.3.1.1 Sinergični programi MIG-MAG SINERGICI
Varilni aparat je pripravljen za 36 vnaprej shranjenih sinergičnih programov z
lastnostmi, predstavljenimi v tabeli
(TAB. 3)
, na podlagi katere se odločite za izbiro
programa, primernega za tip varjenja, ki ga nameravate izvesti.
Določen program izberete tako, da pritisnete zaporedoma tipko ”PRG”, ki ji na zaslonu
ustreza številka od ”0” do ”36” (na številki ”0” ni shranjen sinergičen program, ampak
delovanje v ročnem načinu, kot je opisano v naslednjem poglavju).
OPOMBA: Znotraj sinergičnega programa je treba najprej izbrati želeni način
prenosa PULSE ARC ali SHORT/SPRAY ARC z ustrezno tipko (glejte Sliko D,
tipka (7)).
OPOMBA: Vse tipologije žice, ki niso predvidene v tabeli, je mogoče uporabiti v
ročnem načinu ”PRG 0”.
4.3.1.2 DELOVANJE V ROČNEM NAČINU (“PRG 0”)
Delovanje v ročnem načinu ustreza številki ”0” na zaslonu in je aktivno le, če ste prej
izbrali način prenosa SHORT/SPRAY ARC (SLIKA D, tipka (7)).
V tem načinu ni predvidena sinergija, zato mora operater vse parametre nastaviti
ročno.
Pozor! Nastavitve vseh parametrov so proste, kar pomeni, da so njihove vrednosti
lahko nezdružljive s pravilnim postopkom varjenja.
OPOMBA: V ročni izbiri NI mogoče uporabljati načina prenosa PULSE ARC.
4.3.2 SHRANJEVANJE IN PRIKLIC OSEBNO NASTAVLJENIH PROGRAMOV MIG-
MAG
4.3.2.1 UVOD
Varilni aparat omogoča shranjevanje (SAVE) osebno nastavljenih programov za delo,
ki se nanašajo na nabor parametrov, veljavnih za določeno varjenje. Vsaj shranjeni
program je mogoče tudi priklicati (RECALL) v katerem koli trenutku, tako da ima
uporabnik na voljo ”pripravljen” varilni aparat za določeno delo, ki ga je že vnaprej
optimiziral.
4.3.2.2 Zmogljivost shranjevanja osebno nastavljenih programov v MIG/MAG
Varilni aparat predvideva shranjevanje 40 osebno nastavljenih programov, ki se
nanašajo na tri načine prenosa v sinergiji (SHORT/SPRAY ARC Pulse arc in Pulse on
pulse) in na delovanje v ročnem načinu z naslednjimi specifikacijami:
- SINERGIČNI SHORT/SPRAY ARC: 10 programov za shranjevanje (na voljo so
številke od »1« do »10«);
- ROČNO SHORT/SPRAY ARC (»PRG=0«): 10 programov za shranjevanje (na voljo
so številke od »1« do »10«);
- SINERGIČNI PULSE ARC: 10 programov za shranjevanje (na voljo so številke od
»1« do »10«);
- SINERGIČNI PULSE ARC, PULSE ON PULSE: 10 programov za shranjevanje (na
voljo so številke od »1« do »10«).
OPOMBA: Da bi priklicali program, ki ga želite uporabljati:
a) izberite želeni način za prenos PULSE ARC, PULSE ARC PULSE-ON- PULSE
ali SHORT/SPRAY ARC ali izberite »PRG=0«, če želite izbrati program, ki je
shranjen v pomnilniku;
b) izbira števila programov (kot je opisano v poglavju 4.3.1).
4.3.2.3 Postopek shranjevanja (SAVE).
Ko optimalno nastavite varilni aparat za določeno varjenje, nadaljujte, kot sledi (glejte
sliko D):
a) Pritisnite tipko (5) “SAVE”.
b) Na zaslonu (16) se pojavi napis “Pr”, številka (od “1” do “10”) pa na zaslonu (15).
c) Z vrtenjem ročice kodirnika (vseeno ali ročico (13) ali (14)) izberite številko, s katero
želite shraniti program (glejte tudi 4.3.2 ).
d) Še enkrat pritisnite tipko “SAVE”.
e) Zaslona (15) in (16) utripata.
f) V 2 sekundah še enkrat pritisnite tipko “SAVE”.
g) Na zaslonu se pojavi napis “St Pr”, kar pomeni, da je program shranjen; po 2
sekundah zaslona samodejno prikažeta vrednosti ravnokar shranjenih parametrov.
Opomba. Če med utripanjem zaslonov v 2 sekundah ne pritisnete še enkrat tipke
”SAVE”, se na zaslonih pojavi napis ”No St” in program se ne shrani; na zaslonu se
samodejno prikažeta začetna prikaza.
4.3.2.4 Postopek priklica osebno nastavljenega programa (RECALL)
Preden izvedete priklic programa, se prepričajte, da je izbrani način prenosa (PULSE
ARC, PULSE ARC PULSE-ON-PULSE, SHORT/SPRY ARC ali “PRG=0”) dejansko
tisti, s katerim nameravate delati. Nadaljujte, kot sledi (glejte sliko D):
a) Pritisnite tipko “RECALL”.
b) Na zaslonu (16) se pojavi napis “Pr”, številka (od “1” do “10”) pa na zaslonu (15).
c) Z vrtenjem ročice kodirnika (vseeno ali ročico (13) ali (14)) izberite številko, na
kateri je shranjen program, ki ga želite uporabljati.
d) Še enkrat pritisnite tipko “RECALL” in jo držite več kakor 2 sekundi.
e) Na zaslonu se pojavi napis “Ld Pr”, kar pomeni, da je program priklican; po 2
sekundah se na zaslonu samodejno prikažejo vrednosti pravkar priklicanega
programa.
OPOMBA. Če tipke ”RECALL” ne pritisnete za več kakor 2 sekundi, se na zaslonu
prikaže napis ”No Ld” in program se ne naloži; na zaslonu se samodejno prikažeta
začetna prikaza.
OPOMBE:
- MED OPERACIJAMI S TIPKAMA “SAVE” IN “RECALL” JE OSVETLJENA
SVETLEČA DIODA “PRG”.
- PRIKLICANI PROGAM LAHKO OPERATER POLJUBNO SPREMENI, VENDAR
SE SPREMENJENE VREDNOSTI NE SHRANIJO SAMODEJNO. ČE ŽELITE
SHRANITI NOVE VREDNOSTI NA ISTI PROGRAM, JE TREBA IZVESTI
POSTOPEK SHRANJEVANJA (glejte 4.3.2.3).
- SHRANJEVANJE OSEBNO PRILAGOJENIH PROGRAMOV IN USTREZNEGA
RAZPOREDA NJIHOVIH PARAMETROV JE UPORABNIKOVA SKRB.
- OSEBNO PRILAGOJENIH PROGRAMOV NI MOGOČE SHRANITI V NAČINU
VARJENJA MMA ALI TIG.
5. NAMESTITEV
POZOR! VSE FAZE NAMESTITVE IN PRIKLJUČITVE NAPRAVE NA
ELEKTRIČNI TOK MORAJO BITI IZVEDENE, KO JE VARILNI APARAT
IZKLJUČEN IN IZKLOPLJEN IZ ELEKTRIČNEGA OMREŽJA.
ELEKTRIČNO PRIKLJUČITEV SME IZVESTI LE USPOSOBLJENO OSEBJE.
5.1 SESTAVLJANJE
- Voziček vzemite iz embalaže in ga sestavite v skladu s priloženimi navodili.
- Iz embalaže vzemite varilni aparat, podajalnik žice in morebitno enoto za hlajenje;
sestavite jih na voziček.
OPOMBA: vstavite polarizacijski priključek, če ni povezan GRA (SLIKA E).
5.2 NAČIN DVIGA VARILNEGA APARATA ALI VARILNE OPREME
- Varilni aparat se sme dvigati samo kot je prikazano na sliki
(SLIKA O)
brez
odstranljivih sestavnih delov (elektrodnega držala, plinskih cevi, kablov itd.), ki bi se
lahko odpeli.
Sestavite, kot je prikazano sliki, pritrditvene obročke s priloženima vijakoma M8x25.
Opozorilo:
pritrditveni obročki z navojno odprtino M8 niso vključeni v dobavo.
- Varilna oprema se sme dvigati samo, kot je prikazano na sliki
(SLIKA P)
, brez
odstranljivih delov (podajalnika žice, jeklenke, cevi, daljinskih krmil), ki bi se lahko
odpeli.
Opozorilo:
sočasno uporabite vnaprej pripravljene 4 dvižne točke.
5.3 UMESTITEV VARILNEGA APARATA
Mesto za postavitev varilnega aparata poišèite tako, da na njem ni ovir za prezraèevanje
in ohlajanje (èe je treba, v prostor namestite ventilator); soèasno se preprièajte, da
varilni aparat ne more vsesati prevodnih prahov, korozivnih par, vlage itd.
