 Magyar |

99

Bosch Power Tools

1 609 92A 0KL | (12.5.14)

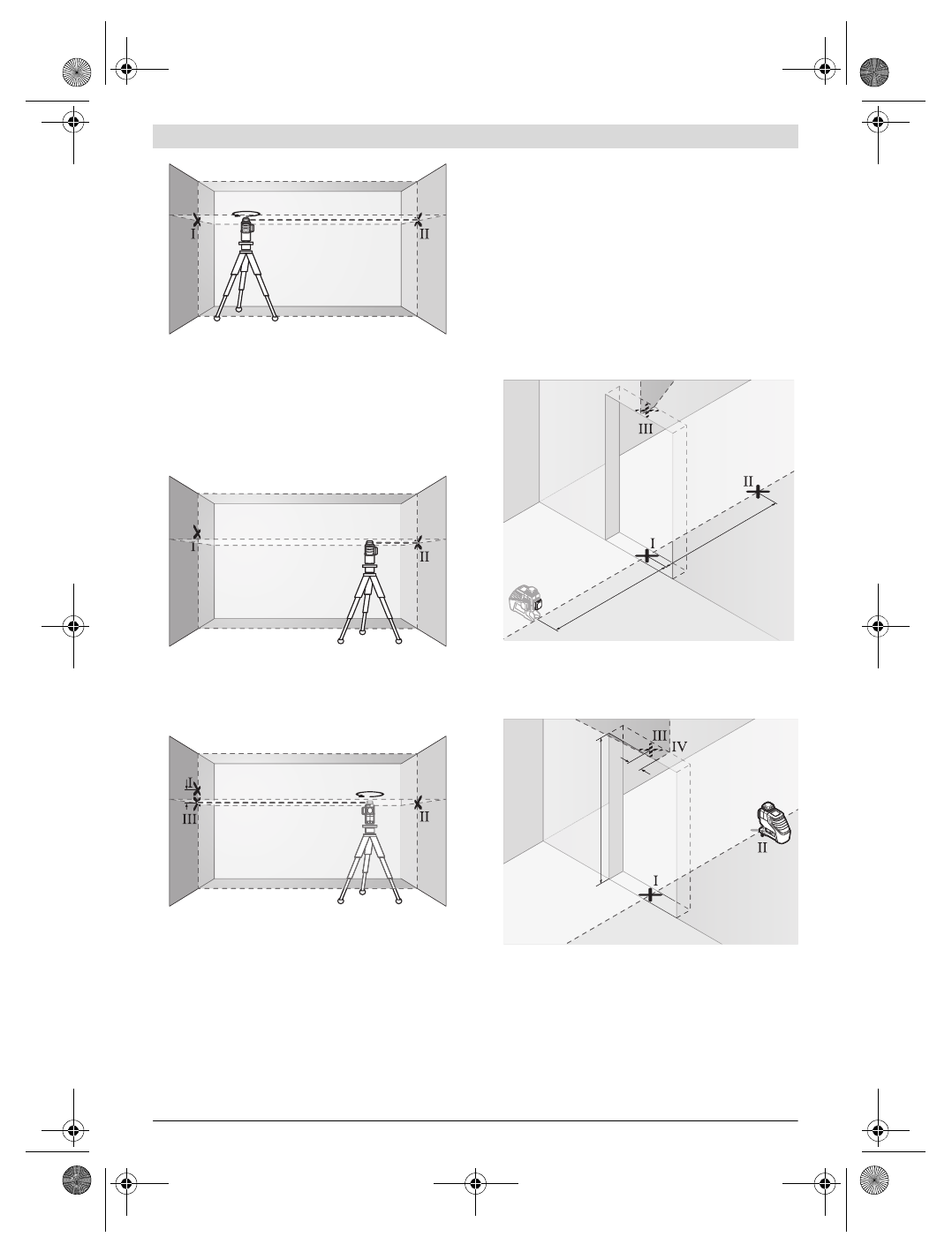

– Forgassa el a mérőműszert 180 °-kal, várja meg, amíg befe-

jeződik az automatikus szintezés, és jelölje fel a lézervona-
lak kereszteződésének pontját a szembenfekvő „B” falon
(

II

pont).

– Úgy helyeze el a mérőműszert –  anélkül, hogy azt

elfordítaná –  hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.

– Állítsa be úgy a mérőműszer magasságát (a háromlábú

műszerállvány segítségével vagy szükség esetén a beren-
dezés alá helyezett lapokkal), hogy a lézervonalak
kereszteződési pontja pontosan a „B” falon előzőleg beje-
lölt

II

 pontra essen.

– Forgassa el a mérőműszert 180 °-kal, anélkül, hogy meg-

változtatná a magasságát. Irányítsa úgy az „A” falra, hogy a
függőleges lézervonal keresztülmenjen a már feljelölt

I

ponton. Várja meg, amíg a mérőműszer végrehajtja az
automatikus szintezést és jelölje meg az „A” falon a lézervo-
nalak kereszteződési pontját (

III

pont).

– A falon bejelölt két pont (

I

 és

III

) közötti

d

 különbség meg-

adja a mérőműszernek a keresztirányú tengely menténi
magassági eltérését.

Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
10 m x ± 0,2 mm/m = ± 2 mm.

A

d

 különbségnek így az

I

 és

III

 pont között legfeljebb a 2 mm

értéket szabad elérnie.

A függőleges vonalak szintezési pontosságának
ellenőrzése

Az ellenőrzéshez egy ajtónyílásra van szükség, amelynél az aj-
tó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely
áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolság-

ban egy szilárs, sík alapra (ne egy háromlábú műszeráll-
ványra). Kapcsolja be a mérőműszert szintezési automati-
kával végzett üzemre. Jelöljön ki egy üzemmódot, amely-
ben egy a mérőműszer előtt elhelyezkedő függőleges lé-
zersík kerül létrehozásra.

– Jelölje be a függőleges lézervonal közepét az ajtónyílás

alatti padlón (

I

pont), 5 m távolságban az ajtónyílás másik

oldalán (

II

pont), valamint az ajtónyílás felső szélén

(

III

pont).

– Forgassa el a mérőműszert 180 °-kal és állítsa fel az ajtónyí-

lás másik oldalán, közvetlenül a

II

 pont mögött. Várja meg,

amíg a mérőműszer végrehajtja az automatikus szintezést
és állítsa úgy be a függőleges lézervonalat, hogy annak kö-
zepe pontosan keresztülmenjen mind az

I

, mind a

II

 pon-

ton.

– Jelölje meg a lézervonal középpontját az ajtónyílás felső

szélén, ez lesz a

IV

 pont.

A

B

180°

A

B

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
