( 삼각대를 사용하거나 혹은 받침대를 사용하여 ) 측정
공구의 레이저 선 교차점이 벽 B 에 이전에 표시했
던 점

II

와 정확히 일치하도록 하여 그 높이를 맞춥

니다 .

–

높이를 변경하지말고 측정공구를 180° 돌리십시오.
측정공구를 수직 레이저 선이 이미 표시된 점

I

을 통

과하도록 하여 벽 A 에 맞추십시오 . 측정공구를 레
벨링하게 한 후 벽 A 에 레이저 선의 교차점을 표시
하십시오 ( 점

III

).

–

벽 A 에 표시된 두 점

I

과

III

의 차이

d

는 측정공구의

가로축의 실제 높이 편차입니다 .

측정 구간 2 x 5 m = 10 m 의 경우 최대 허용 편차
는 다음과 같습니다 :
10 m x ± 0.2 mm/m = ± 2 mm 입니다 .
그러므로 점

I

과

III

 사이의 간격

d

는 반드시 2 mm

이하이어야 합니다 .

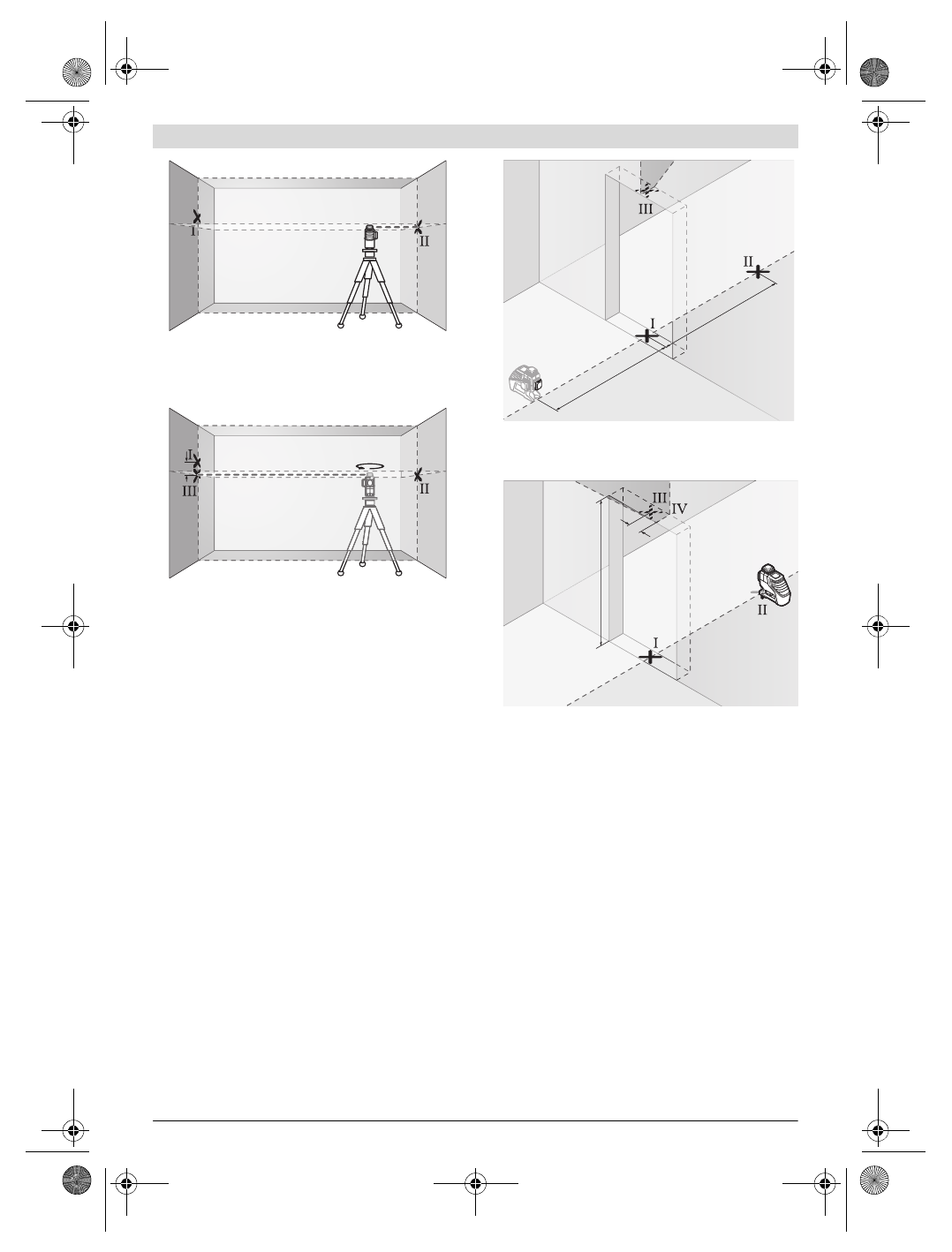

수직선의 레벨링 정확도 확인하기

이 테스트를 하려면 ( 단단한 바닥에 ) 문의 양쪽으로 최
소한 2.5 m 의 자리가 있는 곳이 필요합니다 .

–

측정공구를 문에서 2.5m 거리에 단단하고 평평한
바닥에 ( 삼각대를 사용하지 말고 ) 놓으십시오 . 측정
공구의 자동 레벨링 기능을 작동하십시오 . 측정공구
정면으로 수직 레이저면이 발사되는 작동 모드를 선
택하십시오 .

–

수직 레이저 선의 중심을 문 바닥에 ( 지점

I

), 문의 다

른 쪽에 5 m 떨어진 거리에 ( 지점

II

) 그리고 문 위

쪽 면에 ( 지점

III

) 에 각각 표시합니다 .

–

측정공구를 180° 돌려 문 건너편에 점

II

 바로 뒤

에 놓으십시오 . 측정공구를 레벨링하고 나서 수직 레
이저선의 중심이 정확히 점

I

과

II

를 통과하도록 맞

추십시오 .

–

문 위쪽에 레이저 선의 중심을 점

IV

로 표시하십시

오 .

–

표시된 두 점

III

과

IV

의 차이

d

가 측정공구의 수직

실제 편차입니다 .

–

문 부위의 높이를 측정하십시오 .

두번째 수직 레이저면을 위해 측정을 반복하십시오 . 이
경우 수직 레이저면이 측정공구 옆쪽으로 발사되는 작
동 모드를 선택한 후 , 측정을 시작하기 전에 측정공구
를 90° 돌리십시오 .

최대 허용 편차는 다음과 같이 계산할 수 있습니다 :
문 높이의 2 배 x 0.2mm/m
실례 : 문 높이가 2m 인 경우 최대 편차 :
2 x 2m x ± 0.2mm/m = ± 0.8mm 입니다 . 그러
므로 점

III

과

IV

 사이의 간격은 매 측정 시 0.8mm 이

하 이어야 합니다 .

사용방법



표시할 때 반드시 레이저 선의 중심점을 사용하십시
오 .

레이저 선의 폭이 거리에 따라 변화합니다 .

A

B

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
