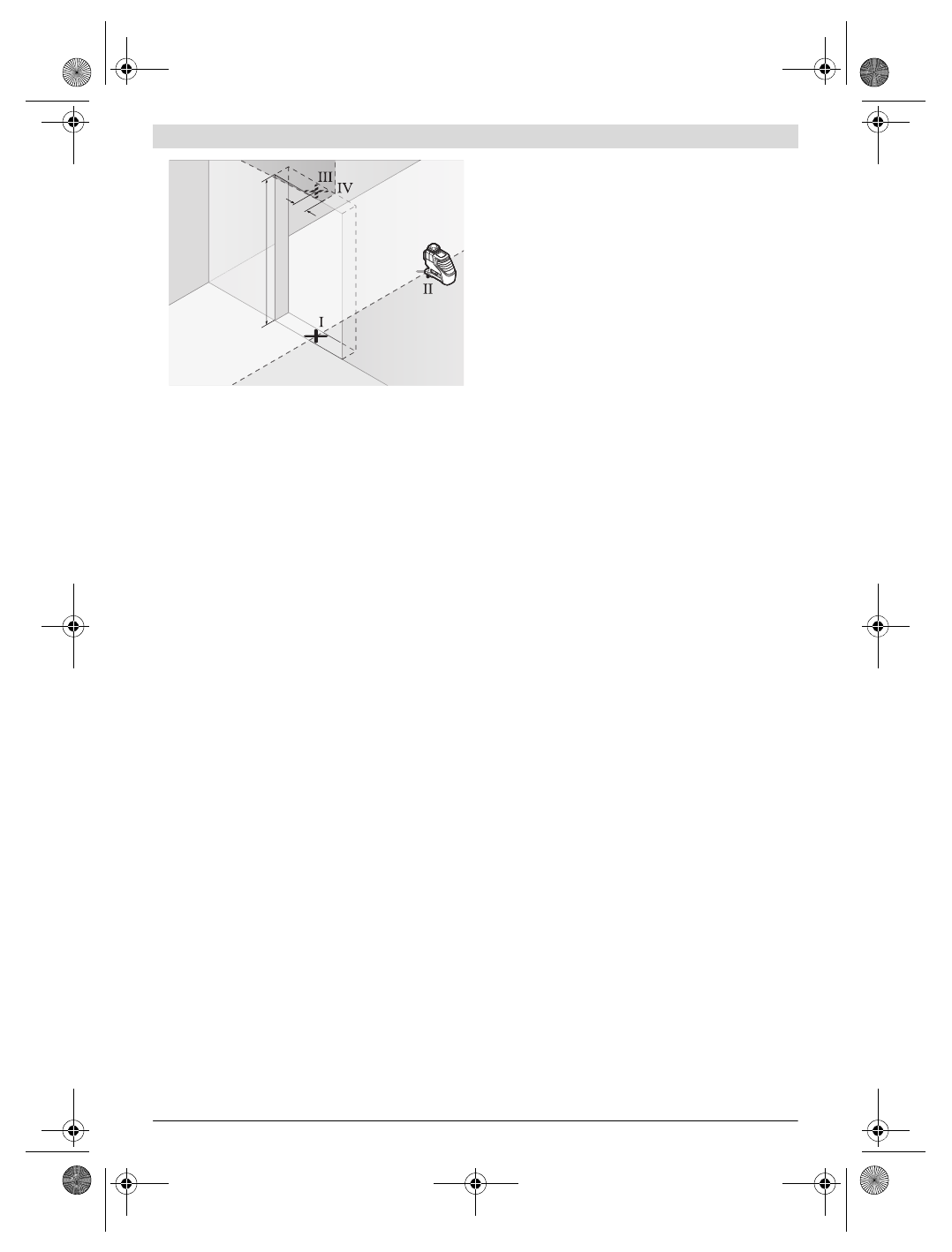

– Pasukite matavimo prietaisą 180 °  kampu  ir  pastatykite  jį

kitoje durų angos pusėje iškart už taško

II

. Palaukite, kol

matavimo prietaisas susiniveliuos, ir nukreipkite vertikalią
lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus

I

 ir

II

.

– Lazerio linijos vidurį ant viršutinio durų angos krašto pažy-

mėkite kaip tašką

IV

.

– Skirtumas

d

 tarp pažymėtų abiejų taškų

III

 ir

IV

 rodo fak-

tinę matavimo prietaiso nuokrypą nuo vertikalės.

– Išmatuokite durų angos aukštį.

Šią matavimo operaciją pakartokite antrajai vertikaliai lazerio
plokštumai. Tuo tikslu pasirinkite veikimo režimą, kuriam
esant vertikali lazerio plokštuma sukuriama šone šalia matavi-
mo prietaiso, ir prieš pradėdami matavimo operaciją matavi-
mo prietaisą pasukite 90 ° kampu.

Maksimalų leistiną nuokrypį apskaičiuokite taip:
dvigubas durų angos aukštis x 0,2 mm/m
Pavyzdžiui: kai durų aukštis lygus 2 m, nuokrypis turi būti ne
didesnis kaip
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  Atliekant  šiuos  abu  mata-
vimus taškai

III

 ir

IV

 vienas nuo kito nutolę turi būti ne dau-

giau 0,8 mm.

Darbo patarimai



Visada žymėkite tik lazerio linijos vidurį.

Kintant atstu-

mui lazerio linijos plotis taip pat kinta.

Darbas su lazerio nusitaikymo lentele

Lazerio nusitaikymo lentelė

15

 pagerina lazerio spindulio ma-

tomumą, esant nepalankioms sąlygoms ir matuojant didesniu
atstumu.

Lazerio nusitaikymo lentelės

15

 atspindinti pusė pagerina la-

zerio linijos matomumą, o per permatomą dalį lazerio liniją ga-
lima matyti ir iš užpakalinės lazerio nusitaikymo lentelės pu-
sės.

Naudojimas su trikoju stovu (pap. įranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prie-
taiso aukštį. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo

9

,

matavimo prietaisą prisukite prie stovo

22

 sriegio arba prie

standartinio trikojo stovo. Tvirtinti prie standartinio statybi-
nio stovo naudokite 5/8" jungtį

8

. Matavimo prietaisą tvirtai

prisukite stovo fiksuojamuoju varžtu.

Pritvirtinimas universaliuoju laikikliu (pap. įranga)
(žr. pav. D)

Naudodamiesi universaliuoju laikikliu

19

, matavimo prietaisą

galite pritvirtinti, pvz., prie vertikalių paviršių, vamzdžių ir įsi-
magnetinančių objektų. Universalųjį laikiklį taip pat galima
naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio
išlyginimą.

Darbas su matavimo lentele (pap. įranga) (žr. A – B pav.)

Naudojant matavimo lentelę

16

, lazerio spindulį galima per-

kelti ant grindų arba ant sienos ir pažymėti aukščio atžymas.

Naudojant kvadratinį nulinį laukelį ir skalę, galima išmatuoti
nuokrypį nuo pageidaujamo aukščio ir pažymėti jį kitose vie-
tose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame
perkelti aukštyje.

Matavimo lentelė

16

 yra padengta šviesą atspindinčia danga,

kad pagerintų lazerio spindulio matomumą didesniame nuo-
tolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo
efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, to-
dėl žvilgsnį į matavimo lentelę nukreipkite išilgai lazerio spin-
dulio.

Darbas su lazerio spindulio imtuvu (pap. įranga)
(žr. pav. D)

Esant nepalankioms oro sąlygoms (šviesi aplinka, tiesioginiai
saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad
geriau surastumėte lazerio linijas, naudokite lazerio spindulio
imtuvą

17

. Dirbdami su lazerio spindulio imtuvu, įjunkite pul-

savimo funkciją (žr. „Pulsavimo funkcija“, 166 psl.).

Akiniai lazeriui matyti (pap. įranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi
raudoną lazerio spindulį.



Nenaudokite lazerio matymo akinių kaip apsauginių
akinių.

Specialūs lazerio matymo akiniai padeda geriau

matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsau-
gai nuo lazerio spindulių poveikio.



Nenaudokite lazerio matymo akinių vietoje apsauginių
akinių nuo saulės ir nedėvėkite vairuodami.

Lazerio

matymo akiniai tinkamai neapsaugo nuo ultravioletinių
spindulių ir apsunkina spalvų matymą.

Naudojimo pavyzdžiai (žr. pav. C – H)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasi-
te grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisą laikykite ir transportuokite tik kartu tiekia-
mame apsauginiame krepšyje ar lagamine.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso į vandenį ir kitokius skys-
čius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne-
galima naudoti jokių aštrių plovimo priemonių ir tirpiklių.

2 m
