Měřící přístroj postavte vodorovně a vyčkejte samonivelace.
Jakmile se měřící přístroj nachází uvnitř rozsahu samonivela-
ce ± 4 °, svítí laserové paprsky trvale a signální tón se vypne.

Při otřesech nebo změnách polohy během provozu se měřící
přístroj automaticky opět zniveluje. Po obnovené nivelaci
zkontrolujte polohu vodorovné resp. svislé přímky laseru ve
vztahu k referenčnímu bodu, aby se zabránilo chybám.

Práce bez nivelační automatiky

Pro práce bez nivelační automatiky posuňte spínač

7

 do polo-

hy

„

on“

. Při vypnuté nivelační automatice svítí ukazatel

6

červeně a laserové přímky 30 s blikají v pomalém taktu.

Při vypnuté nivelační automatice můžete držet měřící přístroj
volně v ruce nebo položit na nakloněný podklad. Laserové
přímky už neprobíhají nutně vzájemně kolmo.

Přesnost nivelace

Vlivy na přesnost

Největším vlivem působí teplota okolí. Zvláště od podlahy
nahoru probíhající teplotní rozdíly mohou paprsek laseru od-
chýlit.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli
by jste měřící přístroj od měřené dráhy 20 m vždy namonto-
vat na stativ. Mimo to postavte měřící přístroj podle možností
do středu pracovní plochy.

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem spe-
cifikované vlivy (jako např. pády nebo prudké nárazy). Zkont-
rolujte proto před každým začátkem práce přesnost měřícího
přístroje.

Zkontrolujte pokaždé nejprve přesnost nivelace vodorovné
laserové přímky a poté přesnost nivelace svislých laserových
přímek.

Pokud by měřící přístroj při jedné z kontrol překročil maximál-
ní odchylku, pak jej nechte v servisu Bosch opravit.

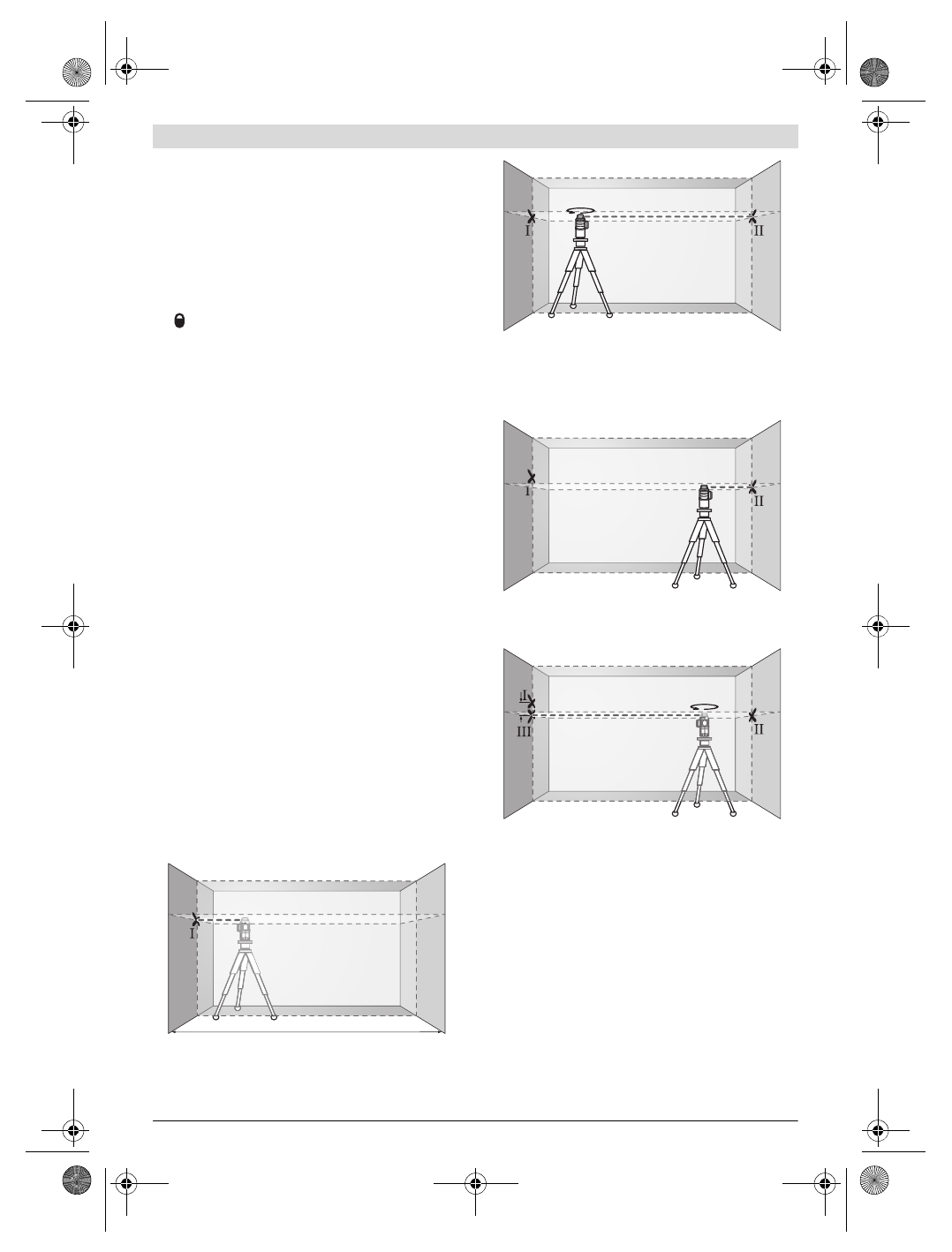

Kontrola vodorovné přesnosti nivelace příčné osy

Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na
pevném základu mezi dvěma stěnami A a B.

– Namontujte měřicí přístroj blízko stěny A na stativ nebo jej

položte na pevný, rovný podklad. Měřicí přístroj zapněte v
provozu s nivelační automatikou. Zvolte druh provozu, v
němž se vytvoří jedna vodorovná laserová rovina a též jed-
na svislá laserová rovina čelně před měřicím přístrojem.

– Nasměrujte laser na blízkou stěnu A a nechte měřicí pří-

stroj znivelovat. Označte střed bodu, na němž se laserové
přímky na stěně A kříží (bod

I

).

– Otočte měřící přístroj o 180 °, nechte jej znivelovat a

označte střed křížení přímek laseru na protější stěně B
(bod

II

).

– Umístěte měřící přístroj –  bez jeho otočení –  poblíž

stěny B, zapněte jej a nechte znivelovat.

– Vyrovnejte  měřící  přístroj  výškově tak (s pomocí stativu

nebo případně podložením), aby bod křížení přímek laseru
přesně zasáhl předtím označený bod

II

 na stěně B.

– Otočte měřící přístroj o 180 ° bez změny výšky. Nasměruj-

te jej na stěnu A tak, aby svislá přímka laseru běžela skrz již
označený bod

I

. Nechte měřící přístroj znivelovat a označ-

te bod křížení přímek laseru na stěně A (bod

III

).

– Rozdíl

d

 obou označených bodů

I

 a

III

 na stěně A udává

skutečnou výškovou odchylku měřícího přístroje podél
příčné osy.

Na  měřící  dráze  2 x 5 m = 10 m  činí  maximální  přípustná  od-
chylka:
10 m x ± 0,2 mm/m = ± 2 mm.
Rozdíl

d

 mezi body

I

 a

III

 smí tedy činit nejvýše 2 mm.

Kontrola přesnosti nivelace svislých přímek

Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.

A

B

5 m

A

B

180°

A

B

A

B

d

d

180°
