На расстоянии 2 x 5 м = 10 м максимально допустимое от-
клонение составляет:
10 м x ± 0,2 мм/м = ± 2 мм.
Таким образом, расстояние

d

 между точками

I

 и

III

 не

должно превышать макс. 2 мм.

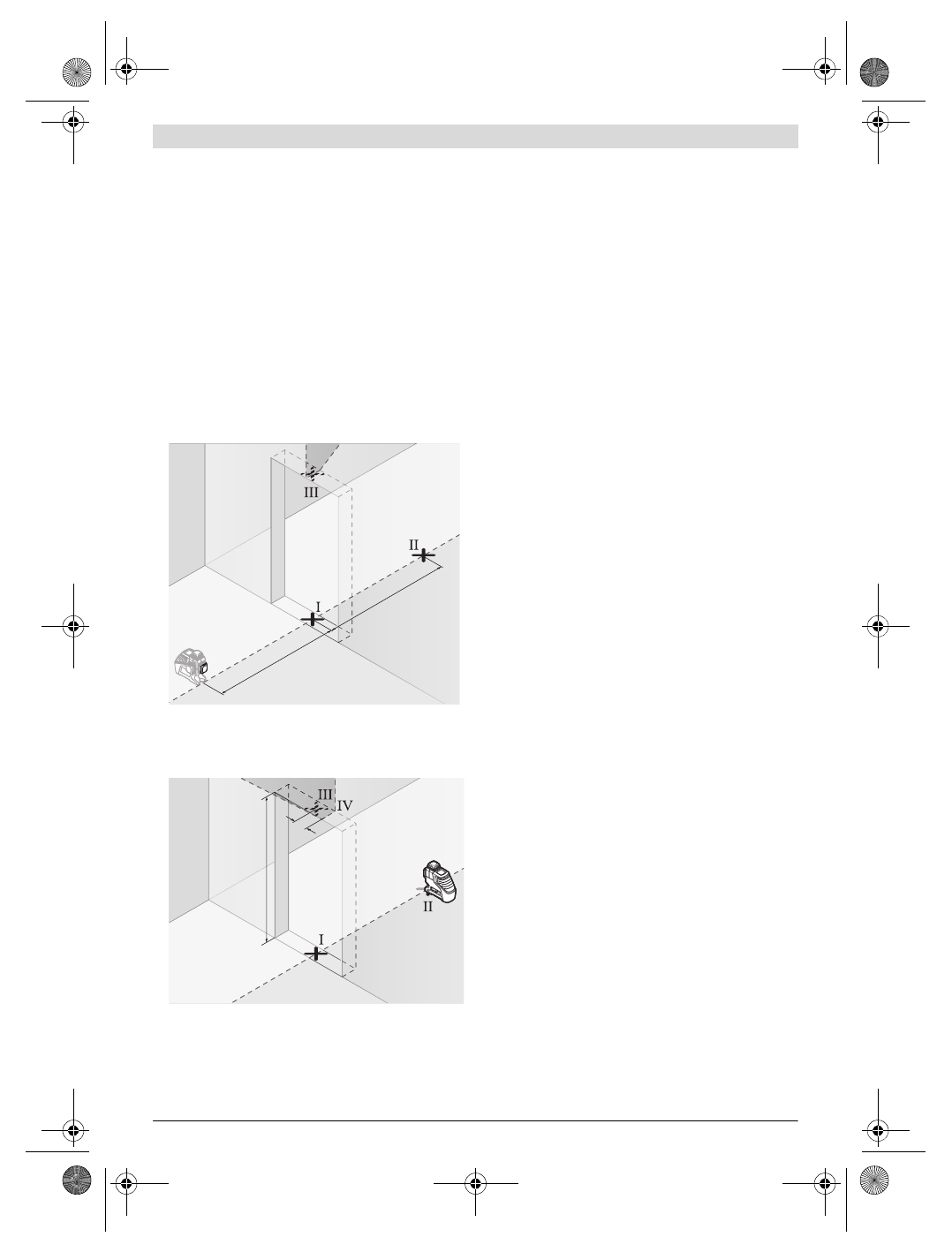

Проверка точности нивелирования вертикальных ли-
ний

Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.

– Установите измерительный прибор на расстоянии

2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Включите измерительный инстру-
мент в режиме с автоматическим нивелированием.
Выберите режим работы, при котором вертикальная
лазерная плоскость излучается спереди измерительного
инструмента.

– Отметьте середину вертикальной линии на полу в прое-

ме двери (точка

I

), на расстоянии в 5 м с другой сторо-

ны проема двери (точка

II

), а также по верхнему краю

проема двери (точка

III

).

– Поверните измерительный инструмент на 180 ° и по-

ставьте его по другую сторону дверного проема прямо
позади точки

II

. Дайте измерительному прибору само-

нивелироваться и направьте его вертикальные лазер-
ные лучи так, чтобы их середины проходили через точ-
ки

I

 и

II

.

– Пометьте середину лазерного луча на верхнем крае

дверного проема как точку

IV

.

– Расстояние

d

 между двумя обозначенными точками

III

и

IV

 отображает фактическое отклонение измеритель-

ного инструмента от вертикали.

– Измерьте высоту проема двери.

Повторите процесс измерения двух вертикальных лазер-
ных плоскостей. Выберите режим работы, при котором
вертикальная лазерная плоскость излучается сбоку изме-
рительного инструмента, и поверните измерительный ин-
струмент перед началом измерения на 90 °.

Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема x 0,2 мм/м
Пример: при высоте дверного проема в 2 м максимальное
отклонение может составлять
2 x 2 м x ± 0,2 мм/м = ± 0,8 мм. Точки

III

 и

IV

 должны на-

ходиться при обоих измерениях на расстоянии максимум
0,8 мм друг от друга.

Указания по применению



Используйте всегда только середину лазерной ли-
нии для отметки.

Ширина лазерной линии изменяется

по мере удаления.

Работы с визирной маркой

Визирная марка

15

 улучшает видимость лазерного луча

при неблагоприятных условиях и на больших расстояниях.

Отражающая половина визирной марки

15

 улучшает

видимость лазерной линии, на прозрачной половине
лазерную линию видно также и с тыльной стороны визир-
ной марки.

Работа со штативом (принадлежности)

Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный ин-
струмент гнездом под штатив 1/4"

9

 на резьбу штатива

22

или обычного фотоштатива. Для установки на обычный
строительный штатив используйте гнездо под штатив 5/8"

8

. Зафиксируйте измерительный инструмент с помощью

крепежного винта штатива.

Фиксация с помощью универсального крепления (при-
надлежности) (см. рис. D)

С помощью универсального крепления

19

 Вы можете

закрепить измерительный инструмент, напр., на верти-
кальных поверхностях, трубах или намагниченных мате-
риалах. Универсальное крепление можно также исполь-
зовать в качестве подставки. Оно облегчает выравнивание
инструмента по высоте.

Работа с измерительным шаблоном (принадлежности)
(см. рис. А – В)

С помощью измерительного шаблона

16

 Вы можете пере-

нести лазерную отметку на пол или высоту лазера на стену.

С помощью нуля и шкалы можно измерить расстояние до
желаемой высоты и перенести его на другое место. Благо-
даря этому не нужно настраивать измерительный инстру-
мент на переносимую высоту.

2,5 m

2,5 m

2 m

d
