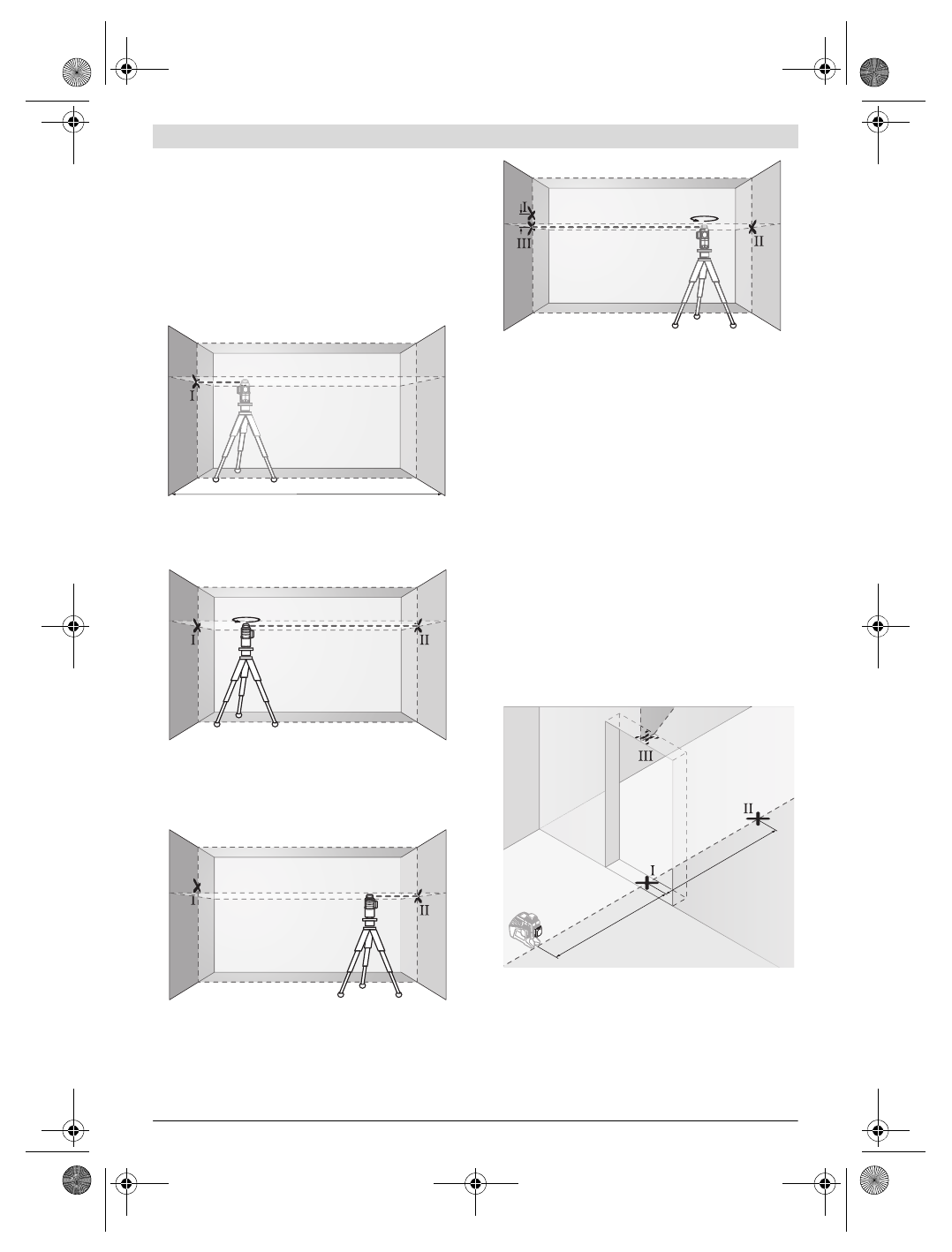

Verificarea preciziei de nivelare în plan orizontal a axei
orizontale
Pentru verificare vă trebuie un tronson de măsurare liber de
5 m pe o fundaţie între doi pereţi A şi B.
– Montaţi aparatul de măsură aproape de peretele A pe un
stativ sau aşezaţi-l pe o suprafaţă tare, plană. Puneţi în
funcţiune aparatul de măsură activând nivelarea automată.
Selectaţi modul de funcţionare în care în faţa aparatului de
măsură sunt generate frontal un plan laser orizontal şi un
plan laser vertical.
– Îndreptaţi laserul asupra peretelui apropiat A şi lăsaţi apa-
ratul de măsură să se niveleze. Marcaţi mijlocul punctului,
în care se încrucişează liniile laser pe peretele A
(punctul
I
).
– Rotiţi aparatul de măsură la 180 °, lăsaţi-l să se niveleze şi
marcaţi punctul de intersecţie a liniilor laser pe peretele
opus B (punctul
II
).
– Amplasaţi aparatul de măsură – fără a-l roti – aproape de
peretele B, conectaţi-l şi lăsaţi-l să se niveleze.
– Aliniaţi astfel aparatul de măsură în înălţime (cu ajutorul
unui stativ sau eventual supraînălţându-l), încât punctul de
intersecţie a liniilor laser să nimerească exact punctul
II
marcat anterior pe peretele B.
– Rotiţi aparatul de măsură la 180 °, fără a modifica înălţi-
mea. Îndreptaţi-l astfel spre peretele A, încât linia verticală
să treacă prin punctul
I
marcat anterior. Lăsaţi aparatul de
măsură să se niveleze şi marcaţi punctul de intersecţie a li-
niilor laser pe peretele A (punctul
III
).
– Din diferenţa
d
dintre cele două puncte
I
şi
III
marcate pe
peretele A rezultă abaterea efectivă în înălţime a aparatului
de măsură de-a lungul axei orizontale.
Pe tronsonul de măsurare de 2 x 5 m = 10 m abaterea maxi-
mă admisă este de:
10 m x ± 0,2 mm/m = ± 2 mm.
În consecinţă diferenţa
d
dintre punctele
I
şi
III
nu trebuie să
fie mai mare de 2 mm.
Verificarea preciziei de nivelare a liniilor verticale
Pentru verificare aveţi nevoie de un gol de uşă, în care (pe fun-
daţie), pe ambele laturi ale uşii există loc de câte cel puţin
2,5 m.
– Aşezaţi aparatul de măsură la o distanţă de 2,5 m de golul
de uşă pe o suprafaţă tare, netedă (nu pe un stativ). Puneţi
în funcţiune aparatul de măsură activând nivelarea auto-
mată. Selectaţi un mod de funcţionare în care în faţa apara-
tului este generat frontal un plan laser vertical.
– Marcaţi centrul liniei laser verticale pe podea, în golul de
uşă (punctul
I
), la o distanţă de 5 m în celealtă parte a go-
lului de uşă (punctul
II
), cât şi pe marginea superioară a
golului de uşă (punctul
III
).
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
