Français |
23
Bosch Power Tools
1 609 92A 0KL | (12.5.14)

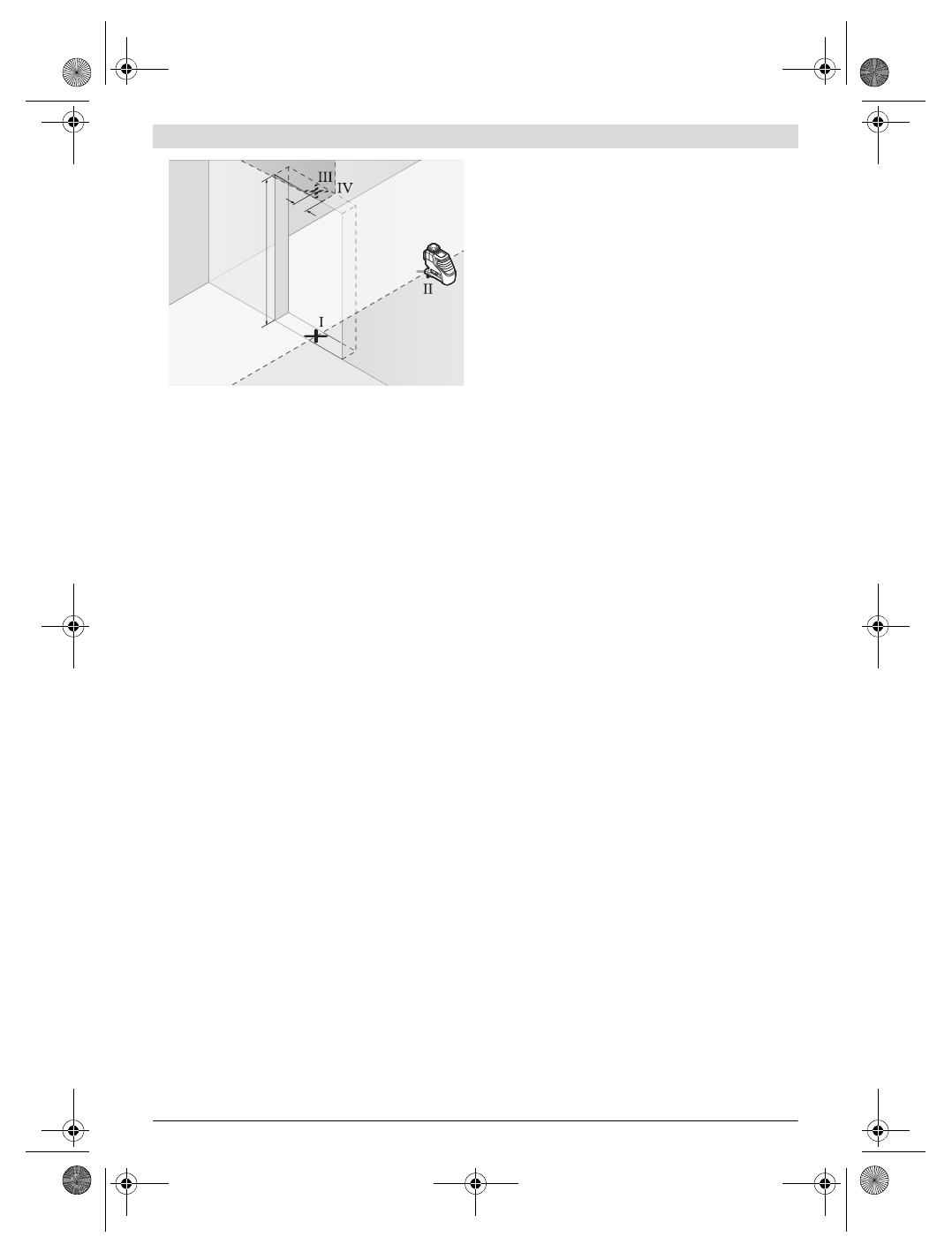

– Tournez l’appareil de mesure de 180 ° et placez-le de
l’autre côté du cadre de porte directement derrière le point
II
. Laissez l’appareil de mesure se niveler automatique-
ment et alignez la ligne laser verticale de sorte que son
point médian passe exactement à travers les points
I
et
II
.
– Marquez le milieu de la ligne laser au bord supérieur du
cadre de porte en tant que point
IV
.
– L’écart
d
entre les deux points marqués
III
et
IV
indique
l’écart réel de l’appareil de mesure de la verticale.
– Mesurez la hauteur du cadre de porte.
Répétez ce processus de mesure pour la deuxième ligne laser
à niveau vertical. Choisissez un mode de fonctionnement
dans lequel une ligne laser à niveau vertical est générée à côté
de l’appareil de mesure et faites pivoter l’appareil de mesure
de 90 ° avant le processus de mesure.
L’écart maximum admissible se calcule comme suit :
double hauteur du cadre de porte x 0,2 mm/m
Exemple : Pour une hauteur du cadre de porte de 2 m, l’écart
ne doit pas dépasser
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm au maximum. En consé-
quence, les points
III
et
IV
ne doivent pas être à plus de
0,8 mm l’un de l’autre.
Instructions d’utilisation
Pour marquer, n’utilisez que le milieu de la ligne laser.
La largeur de la ligne laser varie en fonction de la distance.
Travailler avec la mire de visée laser
La mire de visée laser de mesure laser
15
améliore la visibilité
du faisceau laser dans des conditions défavorables d’utilisa-
tion et sur des distances plus importantes.
La partie réflectrice de la mire de visée laser
15
améliore la vi-
sibilité du faisceau laser, la partie transparente rend le fais-
ceau laser visible même lorsque l’utilisateur se tient à l’arrière
de la mire de visée laser.
Travailler avec le trépied (accessoire)
Un trépied offre l’avantage d’être un support de mesure stable
à hauteur réglable. Placez l’appareil de mesure avec le rac-
cord de trépied 1/4"
9
sur le filet du trépied
22
ou d’un tré-
pied d’appareil photo disponible dans le commerce. Pour la
fixation sur un trépied de chantier disponible dans le com-
merce, utilisez le raccord de trépied 5/8"
8
. Serrez l’appareil
de mesure au moyen de la vis de blocage du trépied.
Fixer avec la fixation universelle (accessoire)
(voir figure D)
A l’aide de la fixation universelle
19
, vous pouvez fixer l’appa-
reil de mesure p. ex. sur des surfaces verticales, des tuyaux ou
des matériaux magnétisables. La fixation universelle est éga-
lement appropriée pour servir de trépied de sol et facilite l’ali-
gnement en hauteur de l’appareil de mesure.
Travailler avec la mire (accessoire) (voir figures A – B)
A l’aide de la mire
16
, il est possible de reporter le marquage
du faisceau laser sur le sol ou de reporter la hauteur du laser
sur le mur.
Le point zéro et la graduation permettent de mesurer l’écart
par rapport à la hauteur souhaitée et de le reporter sur un
autre emplacement. Il n’est donc pas nécessaire d’ajuster
l’appareil de mesure précisément sur la hauteur à reporter.
La mire
16
dispose d’un revêtement réflecteur pour améliorer
la visibilité du faisceau laser à une distance plus importante
ou en cas d’un fort ensoleillement. L’augmentation de la lumi-
nosité n’est visible que lorsqu’on regarde en parallèle avec le
faisceau laser sur la mire.
Travailler avec récepteur (accessoire) (voir figure D)
Dans des conditions d’éclairage défavorables (environne-
ment éclairé, soleil en direct) et sur des grandes distances,
utilisez le récepteur
17
afin de détecter plus facilement les
lignes laser. Lorsque vous travaillez avec le récepteur, activez
la fonction d’pulsion (voir « Fonction d’impulsion », page 21).
Lunettes de vision du faisceau laser (accessoire)
Les lunettes de vision du faisceau laser filtrent la lumière am-
biante. L’œil perçoit ainsi la lumière rouge du laser comme
étant plus claire.
Ne pas utiliser les lunettes de vision du faisceau laser
en tant que lunettes de protection.
Les lunettes de vision
du faisceau laser servent à mieux visualiser le faisceau la-
ser, elles ne protègent cependant pas du rayonnement la-
ser.
Ne pas utiliser les lunettes de vision du faisceau laser
en tant que lunettes de soleil ou en circulation routière.
Les lunettes de vision du faisceau laser ne protègent pas
parfaitement contre les rayons ultra-violets et réduisent la
perception des couleurs.
Exemples d’utilisation (voir les figures C – H)
Vous trouverez des exemples d’utilisation de l’appareil de me-
sure sur les pages graphiques.
Entretien et Service Après-Vente
Nettoyage et entretien
Ne transportez et rangez l’appareil de mesure que dans son
étui de protection fourni avec l’appareil ou dans le coffret.
Maintenez l’appareil de mesure propre.
N’immergez jamais l’appareil de mesure dans l’eau ou dans
d’autres liquides.
Nettoyez l’appareil à l’aide d’un chiffon doux et humide. N’uti-
lisez pas de détergents ou de solvants.
2 m
d
OBJ_DOKU-32907-002.fm Page 23 Monday, May 12, 2014 12:52 PM
