Polski |
83
Bosch Power Tools
1 609 92A 0KL | (12.5.14)

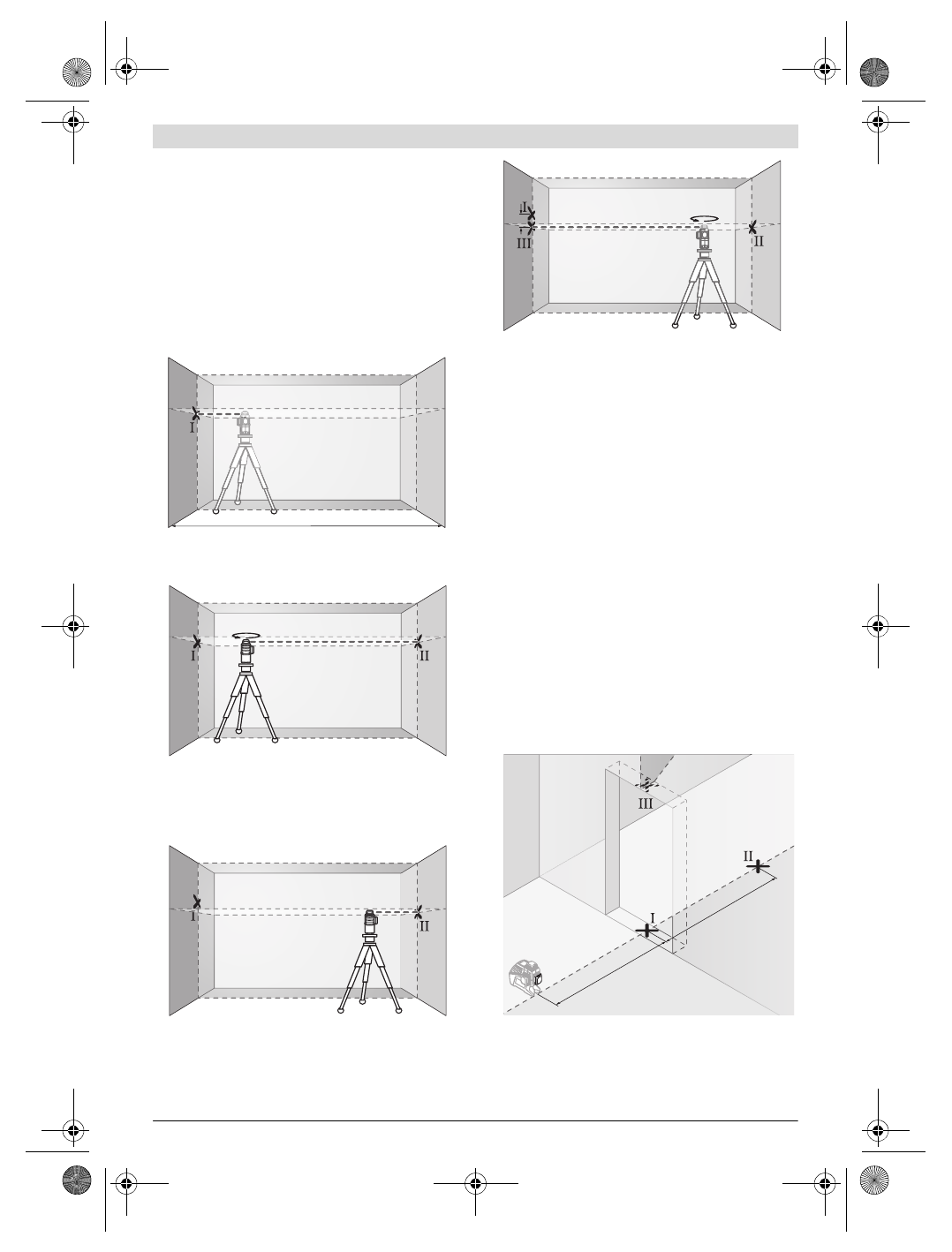

Kontrola dokładności niwelacyjnej osi poprzecznej w
poziomie
Do przeprowadzenia kontroli dokładności wysokości linii po-
ziomej potrzebny jest swobodny odcinek długości 5 m. o sta-
bilnym podłożu między dwoma ścianami A i B.
– Zamocować urządzenie pomiarowe w pobliżu ściany A na
statywie lub ustawić je na stałym, równym podłożu. Włą-
czyć urządzenie pomiarowe wraz z funkcją automatycznej
niwelacji. Wybrać taki tryb pracy, w którym emitowana jest
jedna pozioma płaszczyzna laserowa jak również jedna
pionowa płaszczyzna laserowa frontalnie przed urządze-
niem pomiarowym.
– Skierować laser na ścianę A i odczekać samoniwelację
urządzenia pomiarowego. Zaznaczyć środek punktu skrzy-
żowania się linii laserowych na ścianie A (punkt
I
).
– Obrócić urządzenie pomiarowe o 180 °, odczekać aż się
wypoziomuje i zaznaczyć na przeciwległej ścianie B punkt,
w którym krzyżują się linie lasera (punkt
II
).
– Przestawić urządzenie pomiarowe (nie obracając go) w po-
bliże ściany B, włączyć i rozpocząć niwelację.
– Ustawić wysokość urządzenia pomiarowego (na statywie
albo ewentualnie podkładając coś pod urządzenie) tak,
aby punkt przecięcia linii lasera dokładnie pokrywał się
z zaznaczonym uprzednio punktem
II
na ścianie B.
– Obrócić urządzenie pomiarowe o 180 °, nie zmieniając
jego wysokości. Skierować jego wiązkę na ścianę A tak,
aby pionowa linia lasera przebiegała przez uprzednio
zaznaczony punkt
I
. Odczekać aż urządzenie pomiarowe
się wypoziomuje i zaznaczyć punkt przecięcia linii lasera na
ścianie A (punkt
III
).
– Różnica
d
obu zaznaczonych punktów
I
i
III
na ścianie A
daje odchylenie rzeczywiste w wysokości urządzenia
pomiarowego wzdłuż osi poprzecznej.
Na odcinku pomiarowym wynoszącym 2 x 5 m = 10 m odchy-
lenie nie może przekraczać:
10 m x ± 0,2 mm/m = ± 2 mm.
Różnica
d
między punktami
I
i
III
może więc wynosić maksy-
malnie 2 mm.
Kontrola dokładności niwelacyjnej pionowej linii lasera
Do przeprowadzenia kontroli dokładności poziomowania linii
pionowej potrzebny jest otwór drzwiowy. Po obu stronach
drzwi musi być minimum 2,5 m miejsca. Niezbędne jest też
stabilne podłoże.
– Ustawić urządzenie pomiarowe w odległości 2,5 m od
otworu drzwiowego na stałym, równym podłożu (nie na
statywie). Włączyć urządzenie pomiarowe wraz z funkcją
automatycznej niwelacji. Wybrać taki tryb pracy, w którym
emitowana jest jedna pionowa płaszczyzna laserowa fron-
talnie przed urządzeniem pomiarowym.
– Zaznaczyć środek poziomej linii lasera na podłodze w ot-
worze drzwiowym (punkt
I
), w odległości 5 m po drugiej
stonie otworu drzwiowego (punkt
II
), jak również na gór-
nej framudze otworu drzwiowego (punkt
III
).
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
OBJ_DOKU-32907-002.fm Page 83 Monday, May 12, 2014 12:52 PM
