195
|
ภาษาไทย
1 609 92A 0KL | (12.5.14)
Bosch Power Tools
–

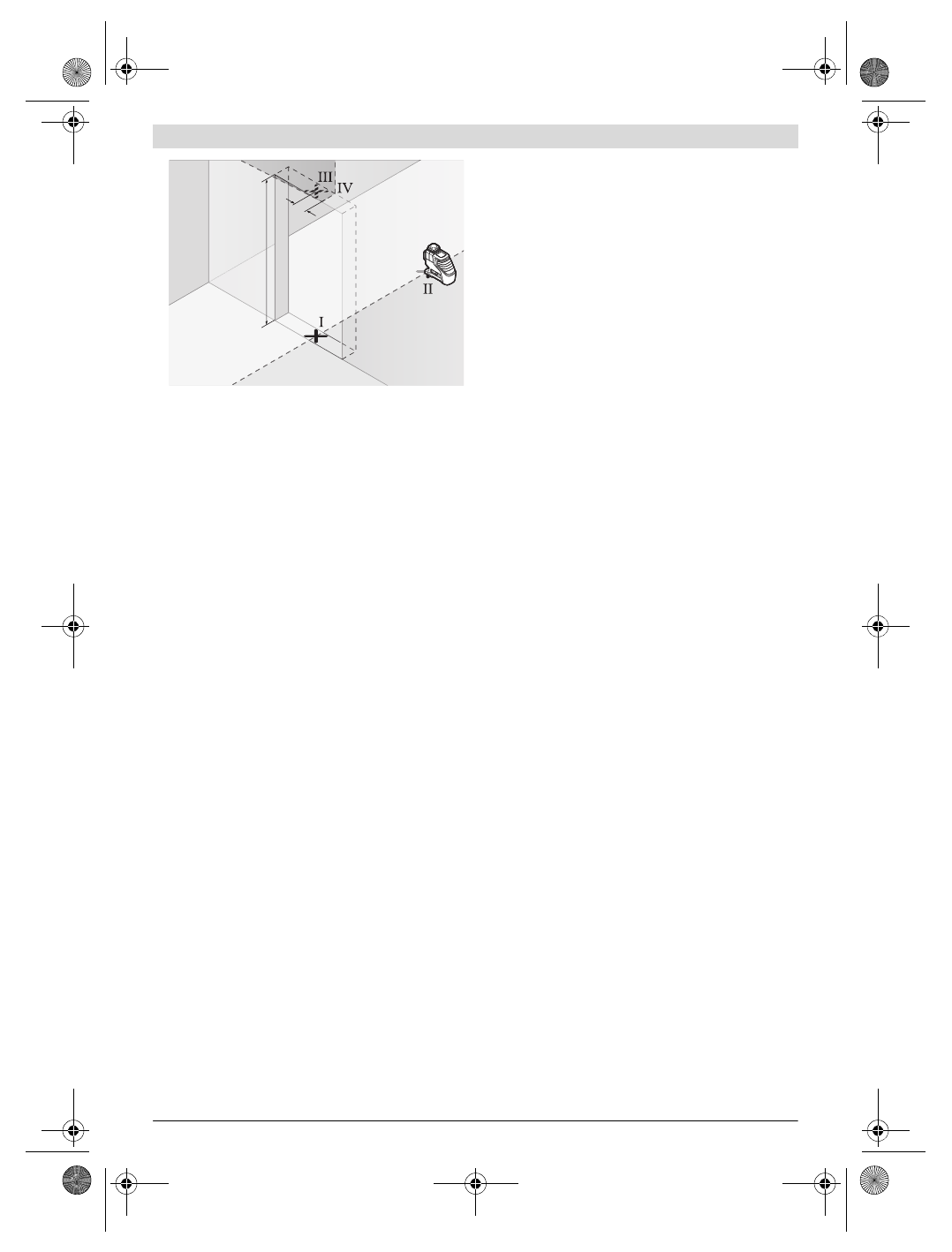

หมุนเครื่องมือวัดไป
180 °
และวางเครื่องไว้อีกด้านหนึ่ง
ของช่องประตูตรงเผงหลังจุด
II
ปล่อยให้เครื่องมือวัดทํา
ระดับ
และวางแนวเส้นเลเซอร์แนวตั้งในลักษณะให้
จุดกลางของเส้นเลเซอร์วิ่งผ่านจุด
I
และ
II
อย่างพอดิบ
พอดี
–
ทําเครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่อง
ประตูให้เป็นจุด
IV
–
ความต่าง
d
ของจุดเครื่องหมายทั้งสอง
III
และ
IV
แสดงความเบี่ยงเบนของเครื่องมือวัดจากเส้นดิ่งในขณะนั้น
–
วัดความสูงของช่องประตู
ทําซ้ําขั้นตอนการวัดสําหรับระนาบเลเซอร์แนวตั้งระนาบ
ที่สอง
สําหรับการทําซ้ํา
ให้เลือกรูปแบบการทํางานที่ผลิต
ระนาบเลเซอร์แนวตั้งหนึ่งระนาบที่ออกจากด้านข
้างเครื่องมือ
วัด
และหมุนเครื่องมือวัดไป
90 °
ก่อนเริ่มต้นขั้นตอนการวัด
ความเบี่ยงเบนสูงสุดที่อนุญาตคํานวณดังต่อไปนี
้
:
สองเท่าของความสูงช่องประต
x 0.2
มม
./
ม
.
ตัวอย่าง
:
สําหรับความสูงช่องประตู
2
ม
.
ความเบี่ยงเบนสูงสุด
ควรเป็น
2 x 2
ม
.
x ± 0.2
มม
./
ม
.
= ± 0.8
มม
.
ดังนั้นจุด
III
และ
IV
ต้องห่างจากกันไม่มากกว่า
0.8
มม
.
(
สูงสุด
)
สําหรับการวัดแต่ละครั้ง
ข้อแนะนําในการทํางาน
ทําเครื่องหมายตรงกลางเส้นเลเซอร์เสมอ
ความกว้าง
ของเส้นเลเซอร์เปลี่ยนไปตามระยะทาง
การทํางานกับแผ่นเป้าหมายเลเซอร์
แผ่นเป้าหมายเลเซอร์
15
ช่วยให้มองเห็นลําแสงเลเซอร์ได้ดี
ยิ่งขึ้นในสภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ
ส่วนสะท้อนกลับของแผ่นเป้าหมายเลเซอร์
15
ช่วยให้
มองเห็นเส้นเลเซอร์ได้ดียิ่งขึ้น
เนื่องจากมีส
่วนโปร่งใส
จึง
สามารถมองเห็นเส้นเลเซอร์จากทางด้านหลังของแผ
่น
เป้าหมายเลเซอร์ได้ด้วย
การทํางานกับขาตั้งแบบสามขา
(
อุปกรณ์ประกอบ
)
ขาตั้งแบบสามขาช่วยให้สามารถวัดได้อย่างมั่นคงและปรับ
ความสูงได้
สวมเครื่องมือวัดผ่านช่องประกอบของขาตั้ง
แบบสามขาขนาด
1/4"
9
เข้าบนเกลียวของขาตั้งแบบ
สามขา
22
หรือขาตั้งกล้องที่มีจําหน่ายทั่วไป
สําหรับการยึด
กับขาตั้งก่อสร้างที่มีจําหน่ายทั่วไป
ให้ใช้ช่องประกอบของ
ขาตั้งแบบสามขาขนาด
5/8"
8
และขันสกรูล็อคของ
ขาตั้งแบบสามขาเข้าให้แน่น
การยึดกับด้ามจับอเนกประสงค์
(
อุปกรณ์ประกอบ
)
(
ดูภาพประกอบ
D)
เมื่อใช้ด้ามจับอเนกประสงค์
19
ช่วย
ท่านสามารถติด
เครื่องมือวัด
ต
.
ย
.
เช่น
เข้ากับพื้นผิวแนวตั้ง
ท
่อ
หรือวัตถุที่
ทําให้เป็นแม่เหล็กได้
เป็นต้น
ด้ามจับอเนกประสงค์ยังเหมาะ
สําหรับใช้เป็นขาตั้งแบบสามขาชนิดตั้งพื้น
และทำให้ปรับ
ความสูงของเครื่องมือวัดได้ง่ายขึ้นด้วย
การทํางานกับแผ่นวัด
(
อุปกรณ์ประกอบ
)
(
ดูภาพประกอบ
A – B)
แผ่นวัด
16
ช่วยให้สามารถคัดลอกเส้นเลเซอร์ไว้บนพื้นหรือ
คัดลอกความสูงเลเซอร์ไว้บนผนังได้
ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดส่วนต่างของ
ความสูงที่ต้องการและนําไปวางเทียบยังสถานที่จ
ุดอื่น
ทั้งนี้
เพื่อตัดปัญหาการปรับตั้งเครื่องมือวัดไปยังความสูงที่จะต้อง
คัดลอก
ซึ่งต้องปรับตั้งอย่างเที่ยงตรง
แผ่นวัด
16
เคลือบสารสะท้อนกลับที่ช่วยให้มองเห็นลําแสง
เลเซอร์ได้ชัดเจนขึ้นในระยะทางไกลๆ
หรือเมื่ออยู่ท่ามกลาง
แสงแดดจ้า
ท่านจะเห็นความสว่างที่เข้มข้นเฉพาะเมื่อมอง
ขนานคู่กับลําแสงเลเซอร์ไปยังแผ่นวัดเท่านั้น
การทํางานกับอุปกรณ์รับแสงเลเซอร์
(
อุปกรณ์ประกอบ
)
(
ดูภาพประกอบ
D)
ในสภาวะแสงที่ไม่เหมาะสม
(
สภาพแวดล้อมที่สว่างจ้า
แสงแดดส่องตรง
)
และสําหรับระยะทางราบที่ไกลๆ
ให้ใช้
อุปกรณ์รับแสงเลเซอร์
17
เพื่อค้นหาเส้นเลเซอร์ได้ง่ายขึ้น
เมื่อทํางานกับอุปกรณ์รับแสงเลเซอร์
ให้เปิดสวิทช์ฟังชั่น
การยิงแสงเป็นช่วงสั้น
(
ดู
"
ฟังชั่นการยิงแสงเป็นช่วงสั้น
(pulse)"
หน้า
193)
แว่นสําหรับมองแสงเลเซอร์
(
อุปกรณ์ประกอบ
)
แว่นสําหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด
้าน
ออกไป
ทําให้ตามองเห็นแสงสีแดงของเลเซอร์ได้ชัดเจนขึ้น
อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นนิรภัย
แว่น
สําหรับมองแสงเลเซอร์ใช้สําหรับมองลําแสงเลเซอร์
ให้เห็นชัดเจนขึ้น
แต่ไม่ได้ช่วยป้องกันรังสีจากลําแสง
เลเซอร์
อย่าใช้แว่นสําหรับมองแสงเลเซอร์เป็นแว่นกันแดดหรือ
ใส่ขับรถยนต์
แว่นสําหรับมองแสงเลเซอร์ไม่สามารถ
ป้องกันรังสีอัลตราไวโอเลต
(
UV
)
ได้อย่างสมบูรณ์
และยัง
ทําให้มองเห็นแสงสีไม่ชัดเจน
ตัวอย่างการปฏิบัติงาน
(
ดูภาพประกอบ
C – H)
ตัวอย่างการใช้งานของเครื่องมือวัด
กรุณาดูในหน้าแสดงภาพ
การบํารุงรักษาและการบริการ
การบํารุงรักษาและการทําความสะอาด
เก็บรักษาและขนย้ายเครื่องมือวัดโดยบรรจุในกระเป๋าใส่
เครื่องมือหรือในหีบเท่านั้น
รักษาเครื่องมือวัดให้สะอาดตลอดเวลา
อย่าจุ่มเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ
เช็ดสิ่งสกปรกออกด้วยผ้านุ่มที่เปียกหมาดๆ
ห้ามใช้สารทํา
ความสะอาดหรือสารละลายใดๆ
2 m
d
OBJ_DOKU-32907-002.fm Page 195 Monday, May 12, 2014 12:50 PM
